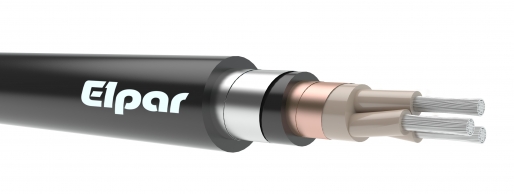

Kabel (K) elektroenergetyczny z żyłami aluminiowymi (A), w izolacji polwinitowej (Y), z żyłą powrotną miedzianą nałożoną na powłokę wypełniającą w powłoce polwinitowej (Y), opancerzony taśmami stalowymi (Ft), z wytłoczoną na pancerz polwinitową osłoną ochronną (y).
|
BUDOWA: |
|
|
Żyły |
aluminiowe kl. 1 i 2, wykonane wg PN-EN 60228, SE - jednodrutowe sektrowe SM - wielodrutowe sektorowe |
|
Izolacja |
polwinitowa |
|
Powłoka wypełniająca |
polwinitowa |
|
Osłona ochronna |
polwinitowa |
|
Żyła powrotna |
taśmy miedziane lub druty miedziane, okrągłe |
|
Powłoka |
polwinitowa |
|
Pancerz |
taśmy stalowe |
|
Kolory izolacji |
naturalny |
|
Temperatura pracy |
od -30°C do +70°C |
|
Napięcie znamionowe |
3,6/6 kV |
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] 10xD |
|
Zastosowanie |
kable elektroenergetyczne przeznaczone są do przesyłania energii elektrycznej, stosowane są do pracy w urządzeniach energetycznych w zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających aglomeracje, można je stosować do układania na stałe wewnątrz pomieszczeń i na zewnątrz w kanałach kablowych oraz bezpośredno w ziemi w miejscach narażonych na duże uszkodzenia mechaniczne |
|
Pakowanie |
bębny |
|
YAKYFty 3,6/6 kV |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna kabla [mm] |
Orientacyjna masa kabla [kg/km] |
|
3 x 25 SE / 16 |
38,8 |
2265 |
|
3 x 35 SM / 16 |
40,7 |
2478 |
|
3 x 50 SM / 16 |
47,2 |
3457 |
|
3 x 70 SM / 16 |
52,6 |
4145 |
|
3 x 95 SM / 25 |
57,1 |
4925 |
|
3 x 120 SM / 35 |
60,0 |
5615 |
|
3 x 150 SM / 50 |
63,3 |
6178 |
|
3 x 185 SM / 50 |
66,9 |
6873 |
|
3 x 240 SM / 50 |
71,8 |
8409 |
|
3 x 300 SM / 50 |
75,2 |
9252 |
