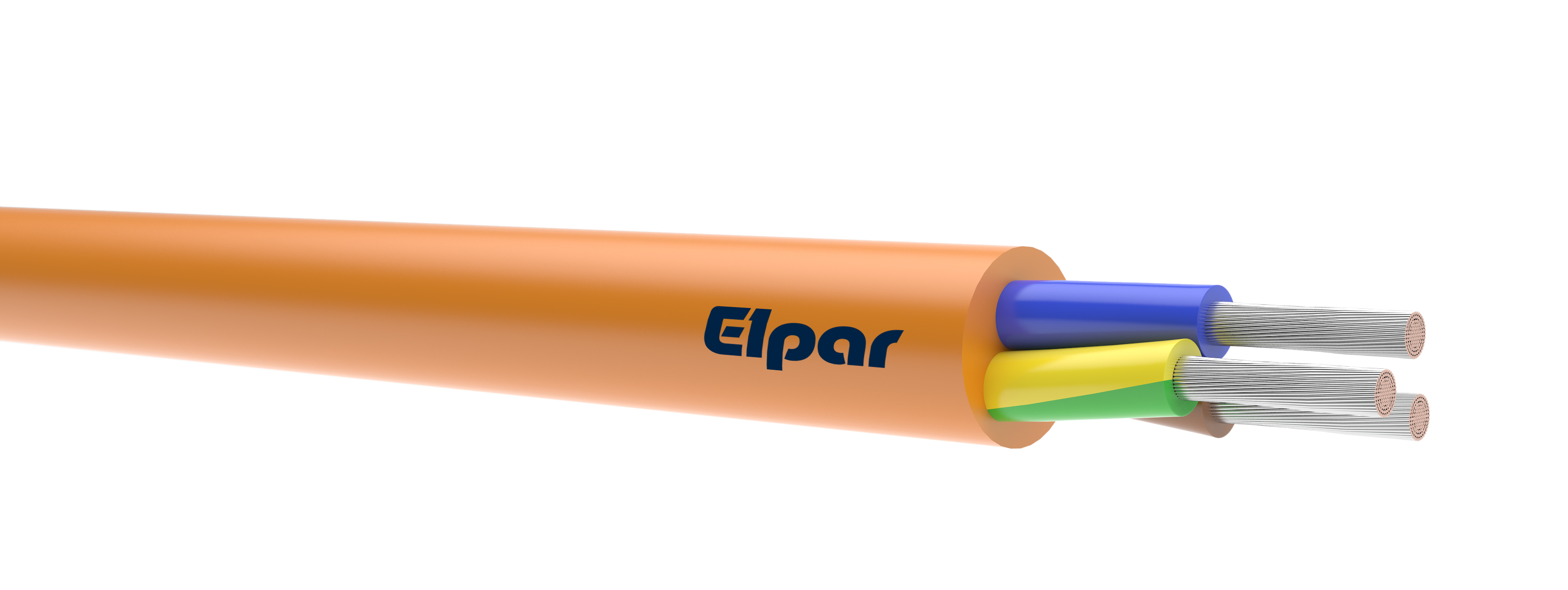

Провод произведен в соответствии с гармонизированной нормой (Н) с номинальным напряжением 300/500 V (05) в изоляции из теплостойкой резины EPR (B) с оболочкой из полиуретана (Q) с медными гибкими жилами из тонких проволок (F).
|
СТРОЕНИЕ: |
|||
|
Жила |
медная из тонких проволок кл. 5, норма PN-EN 60228, по желанию Клиента может быть луженая |
||
|
Изоляция |
теплостойкая резина EPR |
||
|
Оболочка |
полиуретан типа TMPU оранжевого цвета |
||
|
Цвета изоляции |
2-жилные: синяя, коричневая 3-жилные: желто-зеленая, синяя, коричневая 4-жилные: желто-зеленая, коричневая, черная, серая 5-жилные: желто-зеленая, синяя, коричневая, черная, серая |
||
|
Температура работы |
от -50°C до +90°C |
||
|
Номинальное напряжение |
300/500 V |
||
|
Минимальный радиус изгиба |
наружный диаметр кабеля D [мм] |
||
|
8<D≤12 |
12<D≤20 |
D>20 |
|
|
перманентно установленный |
3D |
3D |
4D |
|
подключенный к переносному или подвижному устройству – провод без механической нагрузки |
4D |
4D |
6D |
|
при допустимой механической нагрузке |
6D |
6D |
6D |
|
Применение |
провода преднозначены для использования везде там, где выступает большой риск механического повреждения (трение, волочение, передвигание, перегибание), в сухих, влажных и мокрых помещениях и на открытых территориях, предозначены для присоединяния промышленных, сельскохозяйственных, электрических устройств, например сверлильные станки, циркулярные пилы, переносные двигатели или машины на строительных площадках, в хохяйствах и верфях, пригодные для использования в морозильных камерах, можно их также устанавливать перманентно как инсталяционные провода |
||
|
Упаковка |
бухты, барабаны |
||
|
H05BQ-F |
||
|
Количество и номинальное и сечение жил [мм²] |
Приблизительное наружное сечение провода [мм] |
Ориентировочная масса провода [кг/мм] |
|
2 x 0,75 |
6,6 |
53 |
|
2 x 1 |
6,8 |
59 |
|
3 x 0,75 |
7,2 |
67 |
|
3 x 1 |
7,5 |
77 |
|
4 x 0,75 |
7,9 |
79 |
|
4 x 1 |
8,2 |
93 |
|
5 x 0,75 |
8,8 |
102 |
|
5 x 1 |
9,2 |
119 |
