    XWL 75 0,63/3,7

    XWL 75 0,63/3,7

    Karta produktu do pobrania

    Pobierz

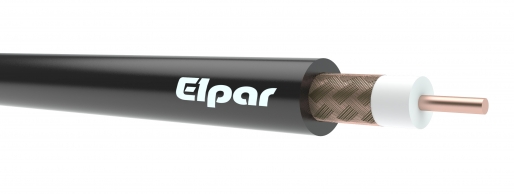

    Przewód współosiowy (W) wielkiej częstotliwości, o żyle wewnętrznej miedzianej ocynowanej wielodrutowej (L), o jednolitej izolacji polietylenowej, żyle zewnętrznej z oplotu z drutów miedzianych i powłoce polietylenowej (X).

    BUDOWA:

    Żyła

    miedziana ocynowana wielodrutowa

    Izolacja

    polietylenowa jednolita PE

    Średnica izolowanej żyły

    3,7 mm

    Żyła zewnętrzna

    oplot z drutów miedzianych

    Gęstość oplotu

    80 %

    Powłoka

    polietylenowa, kolor  czarny

    Przybliżona średnica zewnętrzna przewodu

    5,9 mm

    Przybliżona masa przewodu

    37 kg/km

    Temperatura pracy

    od -30°C do +70°C

    Impedancja falowa

    75 Ω ± 3 Ω

    Pojemność skuteczna

    64,7 pF/m przy f=1 kHz

    Rezystancja żyły wewnętrznej

    84,2 Ω/km

    Tłumienność falowa przy

    częstotliwości MHz/[dB/100m]

    1

    50

    100

    200

    300

    500

    800

    1000

    1500





    1,2

    8,4

    11,7

    16,8

    21,0

    27,9

    36,0

    40,9

    51,9

    Zastosowanie

    przewody do wykonywania telewizyjnych instalacji antenowych i instalacji telewizji przemysłowej do instalacji zewnętrznych

    Pakowanie

    krążki, bębny
