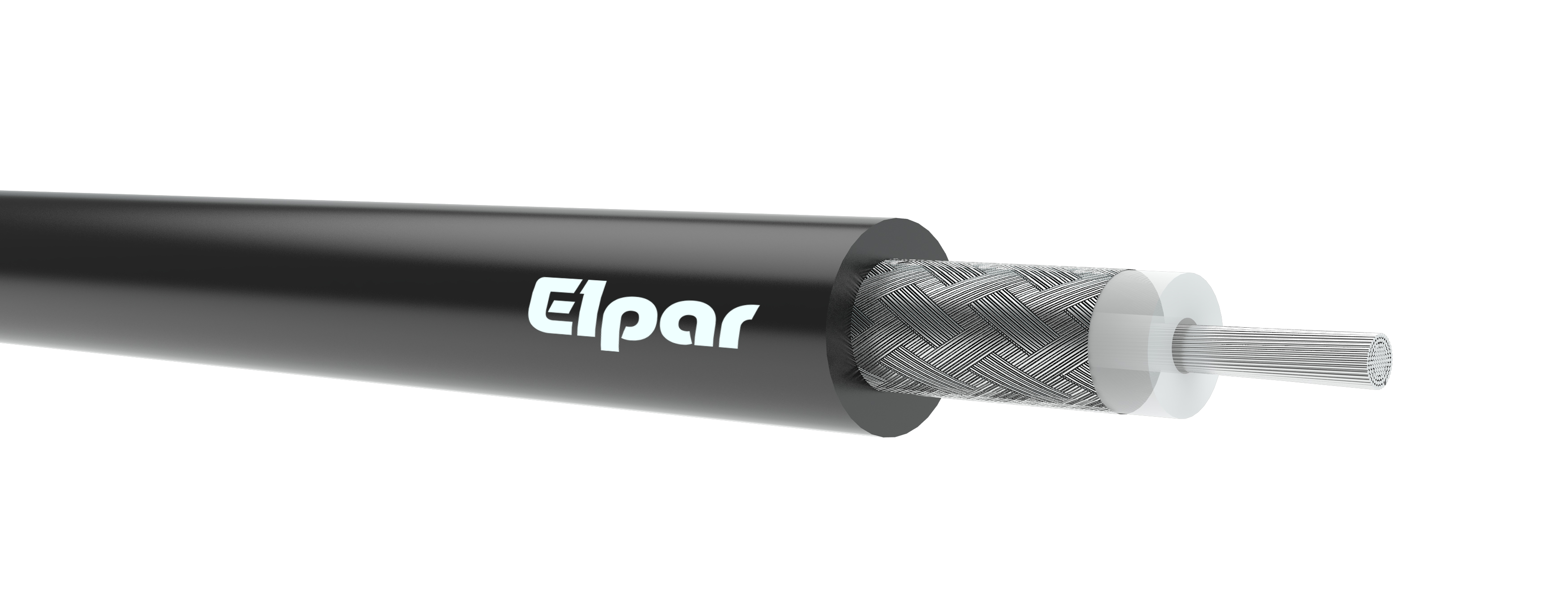

Przewód współosiowy wielkiej częstotliwości o żyle wewnętrznej wielodrutowej z drutów miedzianych ocynowanych, o jednolitej izolacji polietylenowej, o żyle zewnętrznej w postaci oplotu z drutów miedzianych ocynowanych oraz o powłoce polwinitowej.
|
BUDOWA: |
|
|
Żyła |
miedziana ocynowana wielodrutowa |
|
Izolacja |
polietylenowa jednolita PE |
|
Średnica izolowanej żyły |
2,95 mm |
|
Żyła zewnętrzna |
oplot z drutów miedzianych ocynowanych |
|
Gęstość oplotu |
92 % |
|
Powłoka |
polwinitowa PVC, kolor czarny lub biały |
|
Przybliżona średnica zewnętrzna przewodu |
4,95 mm |
|
Przybliżona masa przewodu |
36 kg/km |
|
Temperatura pracy |
od -30°C do +70°C |
|
Impedancja falowa |
50 Ω ± 2 Ω |
|
Pojemność skuteczna |
103 pF/m przy f=1 kHz |
|
Tłumienność falowa przy częstotliwości MHz/[dB/100m] 1 50 100 200 300 500 800 1000 |
1,1 10,5 15,4 22,6 28,4 37,8 50,1 58,3 |
|
Zastosowanie |
przewody do transmisji sygnałów elektrycznych wielkiej częstotliwości, w instalacjach telewizji naziemnej, satelitarnej, kablowej i w instalacjach anten telewizyjnych, przewody białe przeznaczone do instalacji wewnątrz budynków, przewody czarne odporne na UV, przeznaczone do instalacji zewnętrznej |
|
Pakowanie |
krążki, bębny |
