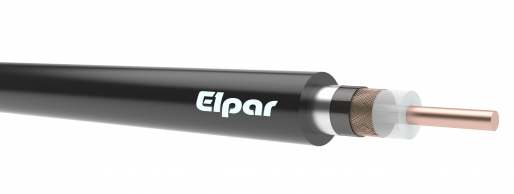

    RG 059 B/U wz

    RG 059 B/U wz

    Karta produktu do pobrania

    Pobierz

    Przewód współosiowy wielkiej częstotliwości o żyle wewnętrznej jednodrutowej miedzianej, o jednolitej izolacji polietylenowej, o żyle zewnętrznej w postaci oplotu z drutów miedzianych, wypełniony żelem oraz o powłoce polietylenowej.

    BUDOWA:

    Żyła

    miedziana jednodrutowa

    Izolacja

    polietylenowa jednolita PE

    Średnica izolowanej żyły

    3,7 mm

    Żyła zewnętrzna

    oplot z drutów miedzianych

    Gęstość oplotu

    92 %

    Zapora przeciwwilgociowa

    taśma poliestrowa + żel hydrofobowy + taśma aluminiowa pokryta dwustronnie warstwą kopolimeru etylenu

    Powłoka

    polietylenowa, kolor czarny

    Przybliżona średnica zewnętrzna przewodu

    6,1 mm

    Przybliżona masa przewodu

    55 kg/km

    Temperatura pracy

    od -30°C do +70°C

    Impedancja falowa

    75 Ω ± 3 Ω

    Pojemność skuteczna

    66,7 pF/m przy f=1 kHz

    Tłumienność falowa przy

    częstotliwości MHz/[dB/100m]

    1

    50

    100

    200

    300

    500

    800

    1000

    1500

    2000

    2400





    1,0

    7,7

    11,1

    16,2

    20,4

    27,2

    35,5

    40,4

    50,1

    56,6

    58,1

    Zastosowanie

    przewody do transmisji sygnałów elektrycznych wielkiej częstotliwości, w instalacjach telewizji naziemnej, satelitarnej, kablowej i w instalacjach anten telewizyjnych, przewody przeznaczone do układania na zewnątrz budynków, bezpośrednio w ziemi oraz kanałów kablowych

    Pakowanie

    krążki, bębny
