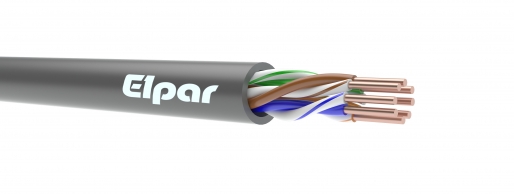

    PARDATA UTP kat. 5

    PARDATA UTP kat. 5

    Karta produktu do pobrania

    Pobierz

    Kable teleinformatyczne kategorii 5 z wiązkami parowymi, o izolacji żył z polietylenu jednolitego, o nieekranowanym ośrodku w powłoce polwinitowej.

    BUDOWA:

    Żyły

    miedziane jednodrutowe kl. 1

    Izolacja

    specjalna polietylenowa

    Kolory izolacji

    żyła „a” - niebieska, pomarańczowa, zielona, brązowa

    żyła „b” - biała z dwoma paskami wzdłużnymi koloru żyły „a”

    Powłoka

    specjalna polwinitowa, kolor szary

    Temperatura pracy

    od -30°C do +70°C

    Minimalny promień gięcia

    4 x średnica zewnętrzna kabla

    Zastosowanie

    kable przeznaczone są do pracy w sieciach teleinformatycznych nienarażonych na wpływ zakłóceń elektromagnetycznych o widmie częstotliwości sygnałów do 100MHz; nadają się do ułożenia na stałe wewnątrz budynków; transmisja sygnałów: dwukierunkowa we wszystkich torach symetrycznych kabla 4 - parowego

    Dane techniczne

    temperatura układania od -10°C do 50°C

    rezystancja pętli żył w torze (max) 192 Ω/km

    asymetria rezystancji w torze transmisyjnym ≤ 2 %

    asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz max 1600 pF/km

    próba napięciowa:

    700V AC

    1000V DC

    impedancja falowa torów transmisyjnych 100 ± 2 Ω

    Pakowanie

    krążki 305 m



    PARDATA UTP kat 5

    Liczba i średnica znamionowa żył

    (n x 2 x mm)

    Przybliżony wymiar zewnętrzny kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    4 x 2 x 0,5

    5,5

    33,0



    Typowe wartości

    Częstotliwość

    Mhz

    1

    4

    10

    16

    20

    31,25

    62,5

    100

    Tłumienność

    dB/100 m

    2,1

    4

    6,3

    8

    9

    11,4

    16,5

    21,3

    NEXT

    dB/100 m

    65

    56

    50

    47

    46

    43

    38

    35

    PS NEXT

    dB/100 m

    62

    53

    47

    44

    43

    40

    35

    32

    ACR

    dB/100 m

    62,9

    52

    43,7

    39

    37

    31,6

    21,5

    13,7

    EL FEXT

    dB/100 m

    64

    52

    44

    40

    38

    34

    28

    24

    PS EL FEXT

    dB/100 m

    61

    49

    41

    37

    35

    31

    25

    21
