XHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnRUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XRUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
YHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
Inne zastosowania

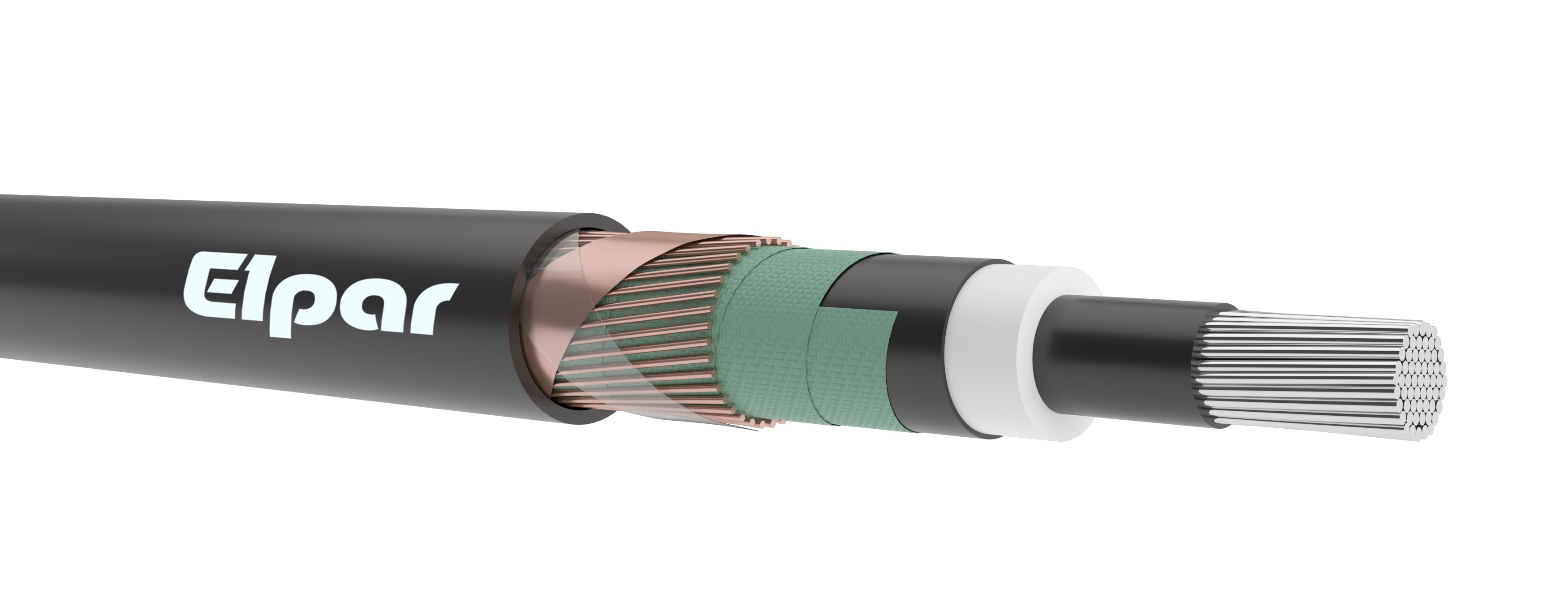

Kable (K) elektroenergetyczne jednożyłowe z żyłą roboczą aluminiową (A) o izolacji z polietylenu usieciowanego (XS) z żyłą powrotną miedzianą koncentryczną uszczelnioną wzdłużnie (U) i promieniowo (R), z powłoką z polietylenu o zwiększonej odporności na rozprzestrzenianie płomienia (Xn)
|
BUDOWA: |
|
|
Żyła robocza |
aluminiowa wielodrutowa, okrągła klasy 2 |
|
Ekran na żyle |
polietylen półprzewodzący |
|
Izolacja |
polietylen usieciowany |
|
Ekran na izolacji |
polietylen półprzewodzący |
|
Obwój ekranu |
taśma półprzewodząca blokująca wodę |
|
Żyła powrotna |
druty miedziane, okrągłe + taśma miedziana spiralna |
|
Obwój żyły powrotnej |
taśma półprzewodząca blokująca wodę |
|
Uszczelnienie promieniowe |
taśma Al z kopolimerem PE ułożona wzdłużnie |
|
Powłoka |
polietylen |
|
Napięcie probiercze |
3,5U0/ 5 minut |
|
Intensywność wyładowań niezupełnych |
max 2pC/2U0 |
|
Maks. temp. żyły dla obciążenia długotrwałego |
+90°C |
|
Maks. temp. żyły roboczej przy zwarciu 5 sek. |
+250°C |
|
Najniższa dopuszczalna temp. układania kabli |
-20°C |
|
Minimalna temp. otoczenia dla kabli ułożonych na stałe |
-30°C |
|
Maks. siła ciągnięcia za żyłę roboczą |
30 x S (S = przekrój żyły Al w mm2) [N] |
|
Minimalny promień gięcia |
15 x D, D - średnica zewnętrzna kabla [mm] |
|
Zastosowanie |
kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 8,7/15kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu |
|
Pakowanie |
bębny kablowe |
|
XnRUHAKXS 6/10kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla |
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
3,4 |
2,5 |
25,2 |
656 |
0,868 |
1,117 |
|
50 |
16 |
3,4 |
2,5 |
26,4 |
722 |
0,641 |
0,825 |
|
70 |
25 |
3,4 |
2,5 |
28,1 |
887 |
0,443 |
0,570 |
|
95 |
35 |
3,4 |
2,5 |
29,8 |
1080 |
0,320 |
0,412 |
|
120 |
50 |
3,4 |
2,5 |
31,0 |
1317 |
0,253 |
0,326 |
|
150 |
50 |
3,4 |
2,5 |
32,8 |
1435 |
0,206 |
0,265 |
|
185 |
50 |
3,4 |
2,5 |
34,3 |
1563 |
0,164 |
0,211 |
|
240 |
50 |
3,4 |
2,5 |
36,7 |
1767 |
0,125 |
0,161 |
|
300 |
50 |
3,4 |
2,5 |
38,9 |
1977 |
0,100 |
0,129 |
|
400 |
50 |
3,4 |
2,5 |
42,3 |
2317 |
0,0778 |
0,100 |
|
500 |
50 |
3,4 |
2,5 |
44,9 |
2639 |
0,0605 |
0,078 |
|
630 |
50 |
3,4 |
2,5 |
48,8 |
3075 |
0,0469 |
0,060 |
|
800 |
50 |
3,4 |
2,7 |
52,3 |
3631 |
0,0367 |
0,047 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHAKXS 8,7/15kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
4,5 |
2,5 |
27,4 |
730 |
0,868 |
1,117 |
|
50 |
16 |
4,5 |
2,5 |
28,6 |
800 |
0,641 |
0,825 |
|
70 |
25 |
4,5 |
2,5 |
30,3 |
970 |
0,443 |
0,570 |
|
95 |
35 |
4,5 |
2,5 |
32,0 |
1168 |
0,320 |
0,412 |
|
120 |
50 |
4,5 |
2,5 |
33,2 |
1409 |
0,253 |
0,326 |
|
150 |
50 |
4,5 |
2,5 |
35,0 |
1532 |
0,206 |
0,265 |
|
185 |
50 |
4,5 |
2,5 |
36,5 |
1665 |
0,164 |
0,211 |
|
240 |
50 |
4,5 |
2,5 |
38,9 |
1877 |
0,125 |
0,161 |
|
300 |
50 |
4,5 |
2,5 |
41,1 |
2095 |
0,100 |
0,129 |
|
400 |
50 |
4,5 |
2,5 |
44,5 |
2445 |
0,0778 |
0,100 |
|
500 |
50 |
4,5 |
2,5 |
47,1 |
2776 |
0,0605 |
0,078 |
|
630 |
50 |
4,5 |
2,6 |
51,2 |
3240 |
0,0469 |
0,060 |
|
800 |
50 |
4,5 |
2,8 |
54,7 |
3808 |
0,0367 |
0,047 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHAKXS 12/20kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
5,5 |
2,5 |
29,4 |
803 |
0,868 |
1,117 |
|
50 |
16 |
5,5 |
2,5 |
30,6 |
876 |
0,641 |
0,825 |
|
70 |
25 |
5,5 |
2,5 |
32,3 |
1052 |
0,443 |
0,570 |
|
95 |
35 |
5,5 |
2,5 |
34,1 |
1257 |
0,320 |
0,412 |
|
120 |
50 |
5,5 |
2,5 |
35,2 |
1499 |
0,253 |
0,326 |
|
150 |
50 |
5,5 |
2,5 |
37,0 |
1628 |
0,206 |
0,265 |
|
185 |
50 |
5,5 |
2,5 |
38,5 |
1765 |
0,164 |
0,211 |
|
240 |
50 |
5,5 |
2,5 |
40,9 |
1984 |
0,125 |
0,161 |
|
300 |
50 |
5,5 |
2,5 |
43,1 |
2208 |
0,100 |
0,129 |
|
400 |
50 |
5,5 |
2,5 |
46,5 |
2568 |
0,0778 |
0,100 |
|
500 |
50 |
5,5 |
2,6 |
49,3 |
2921 |
0,0605 |
0,078 |
|
630 |
50 |
5,5 |
2,7 |
53,4 |
3399 |
0,0469 |
0,060 |
|
800 |
50 |
5,5 |
2,9 |
56,9 |
3978 |
0,0367 |
0,047 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHAKXS 18/30kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
50 |
16 |
8,0 |
2,5 |
35,6 |
1122 |
0,641 |
0,825 |
|
70 |
25 |
8,0 |
2,5 |
37,3 |
1281 |
0,443 |
0,570 |
|
95 |
35 |
8,0 |
2,5 |
39,0 |
1495 |
0,320 |
0,412 |
|
120 |
50 |
8,0 |
2,5 |
40,2 |
1749 |
0,253 |
0,326 |
|
150 |
50 |
8,0 |
2,5 |
42,0 |
1891 |
0,206 |
0,265 |
|
185 |
50 |
8,0 |
2,5 |
43,5 |
2039 |
0,164 |
0,211 |
|
240 |
50 |
8,0 |
2,5 |
45,9 |
2276 |
0,125 |
0,161 |
|
300 |
50 |
8,0 |
2,5 |
48,1 |
2516 |
0,100 |
0,129 |
|
400 |
50 |
8,0 |
2,6 |
51,7 |
2916 |
0,0778 |
0,100 |
|
500 |
50 |
8,0 |
2,7 |
54,5 |
3291 |
0,0605 |
0,078 |
|
630 |
50 |
8,0 |
2,9 |
58,8 |
3818 |
0,0469 |
0,060 |
|
800 |
50 |
8,0 |
3,0 |
63,1 |
4542 |
0,0367 |
0,047 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
