XnHKXS1 6/10kV; 8,7/15kV; 12/20kV; 18/30kV

XnHKXS1 6/10kV; 8,7/15kV; 12/20kV; 18/30kV

Karta produktu do pobrania

Pobierz

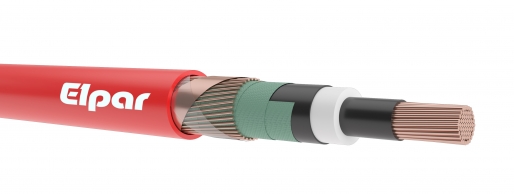

Kable (K) elektroenergetyczne jednożyłowe z żyłą roboczą miedzianą, o polu promieniowym (H), o normalnej grubości (1) izolacji z polietylenu  usieciowanego (XS) z żyłą powrotną miedzianą koncentryczną i powłoką z polietylenu o zwiększonej odporności na rozprzestrzenianie płomienia (Xn).

BUDOWA:

Norma

PN-HD 620 S3:2023-04 część 0, 1 i 10R

Żyła robocza

miedziana wielodrutowa, okrągła klasy 2

Ekran na żyle

polietylen półprzewodzący

Izolacja

polietylen usieciowany

Ekran na izolacji

polietylen półprzewodzący

Obwój ekranu

taśma półprzewodząca

Żyła powrotna

druty miedziane, okrągłe + taśma miedziana spiralna

Obwój żyły powrotnej

taśma poliestrowa

Powłoka

polietylen

Napięcie probiercze

3,5U0/ 5 minut

Intensywność wyładowań niezupełnych

max 2pC/2U0

Maks. temp. żyły dla obciążenia długotrwałego

+90°C

Maks. temp. żyły roboczej przy zwarciu 5 sek.

+250°C

Najniższa dopuszczalna temp. układania kabli

-20°C

Minimalna temp. otoczenia dla kabli ułożonych na stałe

-30°C

Maks. siła ciągnięcia za żyłę roboczą

50 x S (S = przekrój żyły Cu w mm2) [N]

Minimalny promień gięcia

15 x D, D - średnica zewnętrzna kabla [mm]

Zastosowanie

 kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 8,7/15kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu

Pakowanie

 bębny kablowe

Klasa reakcji na ogień wg normy EN 13501-6

 Eca



XnHKXS1

6/10kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla

Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

3,4

2,5

25,5

970

0,387

0,495

70

25

3,4

2,5

27,0

1257

0,268

0,343

95

35

3,4

2,5

28,8

1610

0,193

0,247

120

25

3,4

2,5

29,9

1758

0,153

0,196

120

50

3,4

2,5

30,3

1993

0,153

0,196

150

25

3,4

2,5

31,6

1968

0,124

0,159

150

50

3,4

2,5

32,0

2286

0,124

0,159

185

25

3,4

2,5

33,1

2405

0,0991

0,127

185

50

3,4

2,5

33,5

2635

0,0991

0,127

240

25

3,4

2,5

35,9

2970

0,0754

0,097

240

50

3,4

2,5

36,3

3206

0,0754

0,097

300

25

3,4

2,5

37,5

3494

0,0601

0,077

300

50

3,4

2,5

37,9

3725

0,0601

0,077

400

50

3,4

2,5

41,5

4722

0,0470

0,060

500

50

3,4

2,5

43,6

5649

0,0366

0,047

630

50

3,4

2,6

48,2

6891

0,0283

0,036

800

50

3,4

2,7

51,5

8500

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.



XnHKXS1

8,7/15kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla



Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

4,5

2,5

27,8

1054

0,387

0,495

70

25

4,5

2,5

29,2

1343

0,268

0,343

95

35

4,5

2,5

31,3

1698

0,193

0,247

120

25

4,5

2,5

32,2

1851

0,153

0,196

120

50

4,5

2,5

32,6

2075

0,153

0,196

150

25

4,5

2,5

33,9

2153

0,124

0,159

150

50

4,5

2,5

34,3

2378

0,124

0,159

185

25

4,5

2,5

35,4

2507

0,0991

0,127

185

50

4,5

2,5

35,8

2732

0,0991

0,127

240

25

4,5

2,5

38,2

3080

0,0754

0,097

240

50

4,5

2,5

38,6

3305

0,0754

0,097

300

25

4,5

2,5

40,2

3619

0,0601

0,077

300

50

4,5

2,5

40,6

3843

0,0601

0,077

400

50

4,5

2,5

42,9

4810

0,0470

0,060

500

50

4,5

2,5

45,9

5764

0,0366

0,047

630

50

4,5

2,6

50,9

7051

0,0283

0,036

800

50

4,5

2,8

54,2

8670

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.



XnHKXS1

12/20kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla



Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

5,5

2,5

29,5

1133

0,387

0,495

70

25

5,5

2,5

31,1

1434

0,268

0,343

95

35

5,5

2,5

33,0

1793

0,193

0,247

120

25

5,5

2,5

34,0

1949

0,153

0,196

120

50

5,5

2,5

34,5

2184

0,153

0,196

150

25

5,5

2,5

35,7

2257

0,124

0,159

150

50

5,5

2,5

36,1

2487

0,124

0,159

185

25

5,5

2,5

37,2

2616

0,0991

0,127

185

50

5,5

2,5

37,6

2850

0,0991

0,127

240

25

5,5

2,5

40,0

3200

0,0754

0,097

240

50

5,5

2,5

40,5

3435

0,0754

0,097

300

25

5,5

2,5

42,0

3745

0,0601

0,077

300

50

5,5

2,5

42,4

3975

0,0601

0,077

400

50

5,5

2,5

44,8

4957

0,0470

0,060

500

50

5,5

2,6

47,7

5917

0,0366

0,047

630

50

5,5

2,7

52,8

7238

0,0283

0,036

800

50

5,5

2,8

56,2

8884

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.



XnHKXS1

18/30kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla



Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

8,0

2,5

34,8

1364

0,387

0,495

70

25

8,0

2,5

36,2

1671

0,268

0,343

95

35

8,0

2,5

38,4

2044

0,193

0,247

120

25

8,0

2,5

39,2

2210

0,153

0,196

120

50

8,0

2,5

39,6

2437

0,153

0,196

150

25

8,0

2,5

40,9

2530

0,124

0,159

150

50

8,0

2,5

41,4

2760

0,124

0,159

185

25

8,0

2,5

42,4

2900

0,0991

0,127

185

50

8,0

2,5

42,8

3130

0,0991

0,127

240

25

8,0

2,5

45,2

3500

0,0754

0,097

240

50

8,0

2,5

45,7

3734

0,0754

0,097

300

25

8,0

2,5

46,8

4049

0,0601

0,077

300

50

8,0

2,5

47,3

4280

0,0601

0,077

400

50

8,0

2,6

50,2

5305

0,0470

0,060

500

50

8,0

2,7

53,4

6310

0,0366

0,047

630

50

8,0

2,9

57,8

7625

0,0283

0,036

800

50

8,0

3,0

61,6

9312

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.
