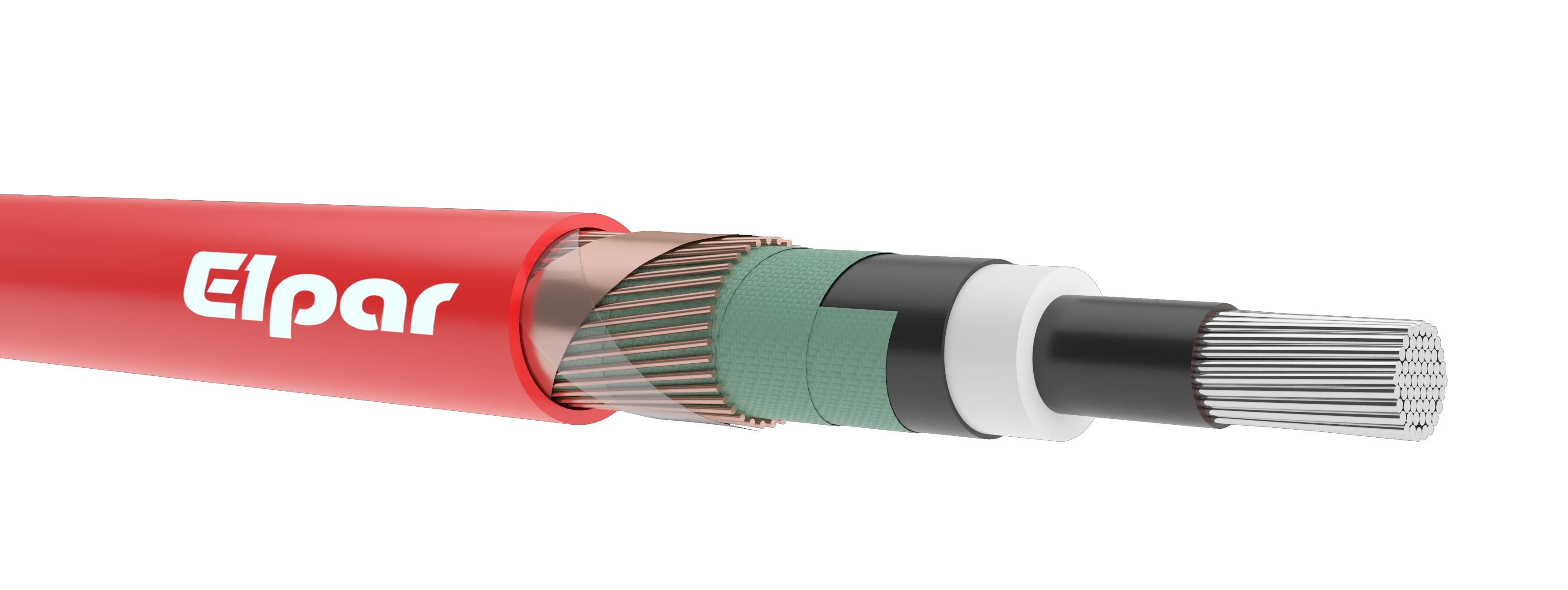

Kable elektroenergetyczne jednożyłowe z żyłą roboczą aluminiową o polu promieniowym, o izolacji z polietylenu usieciowanego z żyłą powrotną miedzianą koncentryczną i powłoką polwinitową.
|
BUDOWA: |
|
|
Norma |
PN-HD 620 S3:2023-04 część 0, 1 i 10R |
|
Żyła robocza |
aluminiowa wielodrutowa, okrągła klasy 2 |
|
Ekran na żyle |
polietylen półprzewodzący |
|
Izolacja |
polietylen usieciowany |
|
Ekran na izolacji |
polietylen półprzewodzący |
|
Obwój ekranu |
taśma półprzewodząca |
|
Żyła powrotna |
druty miedziane, okrągłe + taśma miedziana spiralna |
|
Obwój żyły powrotnej |
taśma poliestrowa |
|
Powłoka |
polwinit |
|
Napięcie probiercze |
3,5U0/ 5 minut |
|
Intensywność wyładowań niezupełnych |
max 2pC/2U0 |
|
Maks. temp. żyły dla obciążenia długotrwałego |
+90°C |
|
Maks. temp. żyły roboczej przy zwarciu 5 sek. |
+250°C |
|
Najniższa dopuszczalna temp. układania kabli |
-5°C |
|
Maks. siła ciągnięcia za żyłę roboczą |
30 x S (S = przekrój żyły Al w mm2) [N] |
|
Minimalny promień gięcia |
15 x D, D - średnica zewnętrzna kabla [mm] |
|
Zastosowanie |
kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu |
|
Pakowanie |
bębny kablowe |
|
Klasa reakcji na ogień wg normy EN 13501-6 |
Eca |
|
NA2XSY 6/10kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla |
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
50 |
16 |
3,4 |
2,5 |
25,8 |
770 |
0,641 |
0,825 |
|
70 |
16 |
3,4 |
2,5 |
27,5 |
863 |
0,443 |
0,570 |
|
95 |
16 |
3,4 |
2,5 |
28,7 |
974 |
0,320 |
0,412 |
|
120 |
16 |
3,4 |
2,5 |
30,1 |
1078 |
0,253 |
0,326 |
|
150 |
25 |
3,4 |
2,5 |
31,8 |
1291 |
0,206 |
0,265 |
|
185 |
25 |
3,4 |
2,5 |
33,3 |
1428 |
0,164 |
0,211 |
|
240 |
25 |
3,4 |
2,5 |
35,7 |
1640 |
0,125 |
0,161 |
|
300 |
25 |
3,4 |
2,5 |
37,7 |
1852 |
0,100 |
0,129 |
|
400 |
35 |
3,4 |
2,5 |
40,8 |
2240 |
0,0778 |
0,100 |
|
500 |
35 |
3,4 |
2,5 |
43,8 |
2604 |
0,0605 |
0,078 |
|
630 |
35 |
3,4 |
2,6 |
47,2 |
2959 |
0,0469 |
0,060 |
|
800 |
35 |
3,4 |
2,7 |
51,9 |
3728 |
0,0367 |
0,047 |
|
*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli. |
|||||||
|
NA2XSY 12/20kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
50 |
16 |
5,5 |
2,5 |
29,8 |
950 |
0,641 |
0,825 |
|
70 |
16 |
5,5 |
2,5 |
31,4 |
1055 |
0,443 |
0,570 |
|
95 |
16 |
5,5 |
2,5 |
33,0 |
1176 |
0,320 |
0,412 |
|
120 |
16 |
5,5 |
2,5 |
32,9 |
1235 |
0,253 |
0,326 |
|
150 |
25 |
5,5 |
2,5 |
36,0 |
1508 |
0,206 |
0,265 |
|
185 |
25 |
5,5 |
2,5 |
37,4 |
1648 |
0,164 |
0,211 |
|
240 |
25 |
5,5 |
2,5 |
39,8 |
1875 |
0,125 |
0,161 |
|
300 |
25 |
5,5 |
2,5 |
41,8 |
2100 |
0,100 |
0,129 |
|
400 |
35 |
5,5 |
2,5 |
44,9 |
2550 |
0,0778 |
0,100 |
|
500 |
35 |
5,5 |
2,6 |
48,9 |
2951 |
0,0605 |
0,078 |
|
630 |
35 |
5,5 |
2,7 |
52,2 |
3414 |
0,0469 |
0,060 |
|
800 |
35 |
5,5 |
2,9 |
55,5 |
3983 |
0,0367 |
0,047 |
|
*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli. |
|||||||
|
NA2XSY 18/30kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
50 |
16 |
8,0 |
2,5 |
34,9 |
1174 |
0,641 |
0,825 |
|
70 |
16 |
8,0 |
2,5 |
36,4 |
1286 |
0,443 |
0,570 |
|
95 |
16 |
8,0 |
2,5 |
38,0 |
1416 |
0,320 |
0,412 |
|
120 |
16 |
8,0 |
2,5 |
39,3 |
1533 |
0,253 |
0,326 |
|
150 |
25 |
8,0 |
2,5 |
41,2 |
1775 |
0,206 |
0,265 |
|
185 |
25 |
8,0 |
2,5 |
42,5 |
1922 |
0,164 |
0,211 |
|
240 |
25 |
8,0 |
2,5 |
44,9 |
2164 |
0,125 |
0,161 |
|
300 |
25 |
8,0 |
2,5 |
46,9 |
2401 |
0,100 |
0,129 |
|
400 |
35 |
8,0 |
2,6 |
50,0 |
2869 |
0,0778 |
0,100 |
|
500 |
35 |
8,0 |
2,7 |
53,0 |
3255 |
0,0605 |
0,078 |
|
630 |
35 |
8,0 |
2,9 |
57,5 |
3712 |
0,0469 |
0,060 |
|
800 |
35 |
8,0 |
3,0 |
61,5 |
4510 |
0,0367 |
0,047 |
|
*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli. |
|||||||
