XHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnRUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XnUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XRUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
XUHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
YHAKXS 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
Inne zastosowania

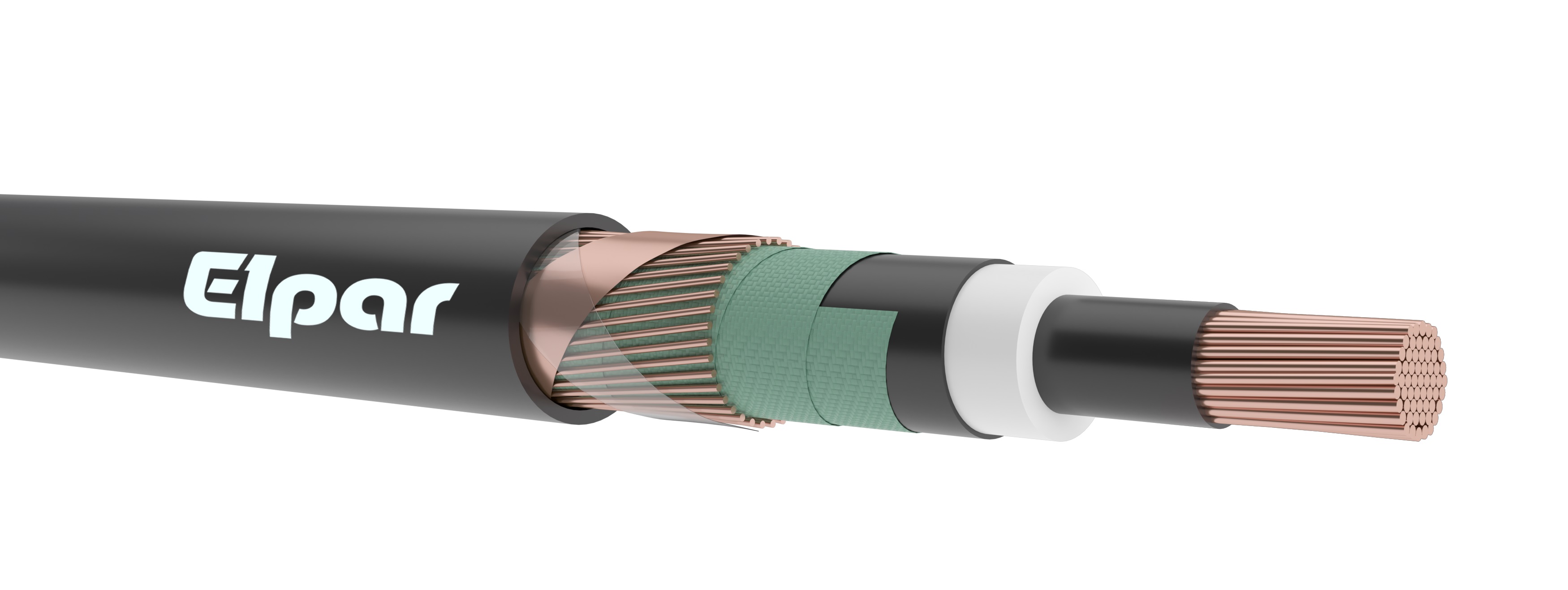

Kable (K) elektroenergetyczne jednożyłowe z żyłą roboczą miedzianą (Cu), o polu promieniowym (H), o izolacji z polietylenu usieciowanego (XS) z żyłą powrotną miedzianą koncentryczną uszczelnioną wzdłużnie (U) i promieniowo (R) z powłoką z polietylenu o zwiększonej odporności na rozprzestrzenianie płomienia (Xn)
|
BUDOWA: |
|
|
Żyła robocza |
miedziana wielodrutowa, okrągła klasy 2 |
|
Ekran na żyle |
polietylen półprzewodzący |
|
Izolacja |
polietylen usieciowany |
|
Ekran na izolacji |
polietylen półprzewodzący |
|
Obwój ekranu |
taśma półprzewodząca blokująca wodę |
|
Żyła powrotna |
druty miedziane, okrągłe + taśma miedziana spiralna |
|
Obwój żyły powrotnej |
taśma półprzewodząca blokująca wodę |
|
Uszczelnienie promieniowe |
taśma Al z kopolimerem PE ułożona wzdłużnie |
|
Powłoka |
polietylen |
|
Napięcie probiercze |
3,5U0/ 5 minut |
|
Intensywność wyładowań niezupełnych |
max 2pC/2U0 |
|
Maks. temp. żyły dla obciążenia długotrwałego |
+90°C |
|
Maks. temp. żyły roboczej przy zwarciu 5 sek. |
+250°C |
|
Najniższa dopuszczalna temp. układania kabli |
-20°C |
|
Minimalna temp. otoczenia dla kabli ułożonych na stałe |
-30°C |
|
Maks. siła ciągnięcia za żyłę roboczą |
50 x S (S = przekrój żyły Cu w mm2) [N] |
|
Minimalny promień gięcia |
15 x D, D - średnica zewnętrzna kabla [mm] |
|
Zastosowanie |
kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 8,7/15kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu |
|
Pakowanie |
bębny kablowe |
|
XnRUHKXS 6/10kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla |
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
3,4 |
2,5 |
25,2 |
865 |
0,524 |
0,671 |
|
50 |
16 |
3,4 |
2,5 |
26,4 |
1021 |
0,387 |
0,495 |
|
70 |
25 |
3,4 |
2,5 |
28,1 |
1299 |
0,268 |
0,343 |
|
95 |
35 |
3,4 |
2,5 |
29,8 |
1648 |
0,193 |
0,247 |
|
120 |
50 |
3,4 |
2,5 |
31,0 |
2030 |
0,153 |
0,196 |
|
150 |
50 |
3,4 |
2,5 |
32,8 |
2327 |
0,124 |
0,159 |
|
185 |
50 |
3,4 |
2,5 |
34,3 |
2674 |
0,0991 |
0,127 |
|
240 |
50 |
3,4 |
2,5 |
36,7 |
3232 |
0,0754 |
0,097 |
|
300 |
50 |
3,4 |
2,5 |
38,9 |
3771 |
0,0601 |
0,077 |
|
400 |
50 |
3,4 |
2,5 |
42,3 |
4752 |
0,0470 |
0,060 |
|
500 |
50 |
3,4 |
2,5 |
44,9 |
5684 |
0,0366 |
0,047 |
|
630 |
50 |
3,4 |
2,6 |
49,0 |
6915 |
0,0283 |
0,036 |
|
800 |
50 |
3,4 |
2,7 |
52,3 |
8516 |
0,0221 |
0,028 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHKXS 8,7/15kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
4,5 |
2,5 |
27,4 |
939 |
0,524 |
0,671 |
|
50 |
16 |
4,5 |
2,5 |
28,6 |
1099 |
0,387 |
0,495 |
|
70 |
25 |
4,5 |
2,5 |
30,3 |
1382 |
0,268 |
0,343 |
|
95 |
35 |
4,5 |
2,5 |
32,0 |
1736 |
0,193 |
0,247 |
|
120 |
50 |
4,5 |
2,5 |
33,2 |
2122 |
0,153 |
0,196 |
|
150 |
50 |
4,5 |
2,5 |
35,0 |
2424 |
0,124 |
0,159 |
|
185 |
50 |
4,5 |
2,5 |
36,5 |
2776 |
0,0991 |
0,127 |
|
240 |
50 |
4,5 |
2,5 |
38,9 |
3342 |
0,0754 |
0,097 |
|
300 |
50 |
4,5 |
2,5 |
41,1 |
3889 |
0,0601 |
0,077 |
|
400 |
50 |
4,5 |
2,5 |
44,5 |
4880 |
0,0470 |
0,060 |
|
500 |
50 |
4,5 |
2,5 |
47,1 |
5821 |
0,0366 |
0,047 |
|
630 |
50 |
4,5 |
2,7 |
51,4 |
7081 |
0,0283 |
0,036 |
|
800 |
50 |
4,5 |
2,8 |
54,7 |
8693 |
0,0221 |
0,028 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHKXS 12/20kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
35 |
16 |
5,5 |
2,5 |
29,4 |
1012 |
0,524 |
0,671 |
|
50 |
16 |
5,5 |
2,5 |
30,6 |
1175 |
0,387 |
0,495 |
|
70 |
25 |
5,5 |
2,5 |
32,3 |
1464 |
0,268 |
0,343 |
|
95 |
35 |
5,5 |
2,5 |
34,1 |
1825 |
0,193 |
0,247 |
|
120 |
50 |
5,5 |
2,5 |
35,2 |
2212 |
0,153 |
0,196 |
|
150 |
50 |
5,5 |
2,5 |
37,0 |
2520 |
0,124 |
0,159 |
|
185 |
50 |
5,5 |
2,5 |
38,5 |
2876 |
0,0991 |
0,127 |
|
240 |
50 |
5,5 |
2,5 |
40,9 |
3449 |
0,0754 |
0,097 |
|
300 |
50 |
5,5 |
2,5 |
43,1 |
4002 |
0,0601 |
0,077 |
|
400 |
50 |
5,5 |
2,5 |
46,5 |
5003 |
0,0470 |
0,060 |
|
500 |
50 |
5,5 |
2,5 |
49,1 |
5951 |
0,0366 |
0,047 |
|
630 |
50 |
5,5 |
2,7 |
53,4 |
7224 |
0,0283 |
0,036 |
|
800 |
50 |
5,5 |
2,9 |
56,9 |
8863 |
0,0221 |
0,028 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
|
XnRUHKXS 18/30kV |
|||||||
|
Przekrój żyły roboczej |
Przekrój żyły powrotnej |
Grubość znamionowa |
Przybliżona średnica zewnętrzna kabla |
Orientacyjna masa kabla
|
Max rezystancja żyły roboczej w temp. |
||
|
izolacji |
powłoki |
20˚C |
90˚C |
||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
|
|
50 |
16 |
8,0 |
2,5 |
35,6 |
1421 |
0,387 |
0,495 |
|
70 |
25 |
8,0 |
2,5 |
37,3 |
1693 |
0,268 |
0,343 |
|
95 |
35 |
8,0 |
2,5 |
39,0 |
2063 |
0,193 |
0,247 |
|
120 |
50 |
8,0 |
2,5 |
40,2 |
2462 |
0,153 |
0,196 |
|
150 |
50 |
8,0 |
2,5 |
42,0 |
2783 |
0,124 |
0,159 |
|
185 |
50 |
8,0 |
2,5 |
43,5 |
3150 |
0,0991 |
0,127 |
|
240 |
50 |
8,0 |
2,5 |
45,9 |
3741 |
0,0754 |
0,097 |
|
300 |
50 |
8,0 |
2,5 |
48,1 |
4310 |
0,0601 |
0,077 |
|
400 |
50 |
8,0 |
2,7 |
51,9 |
5367 |
0,0470 |
0,060 |
|
500 |
50 |
8,0 |
2,8 |
54,7 |
6353 |
0,0366 |
0,047 |
|
630 |
50 |
8,0 |
2,9 |
58,8 |
7643 |
0,0283 |
0,036 |
|
800 |
50 |
8,0 |
3,0 |
63,1 |
9427 |
0,0221 |
0,028 |
| *Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli | |||||||
