N2XSY 6/10kV; 12/20kV; 18/30kV

N2XSY 6/10kV; 12/20kV; 18/30kV

Karta produktu do pobrania

Pobierz

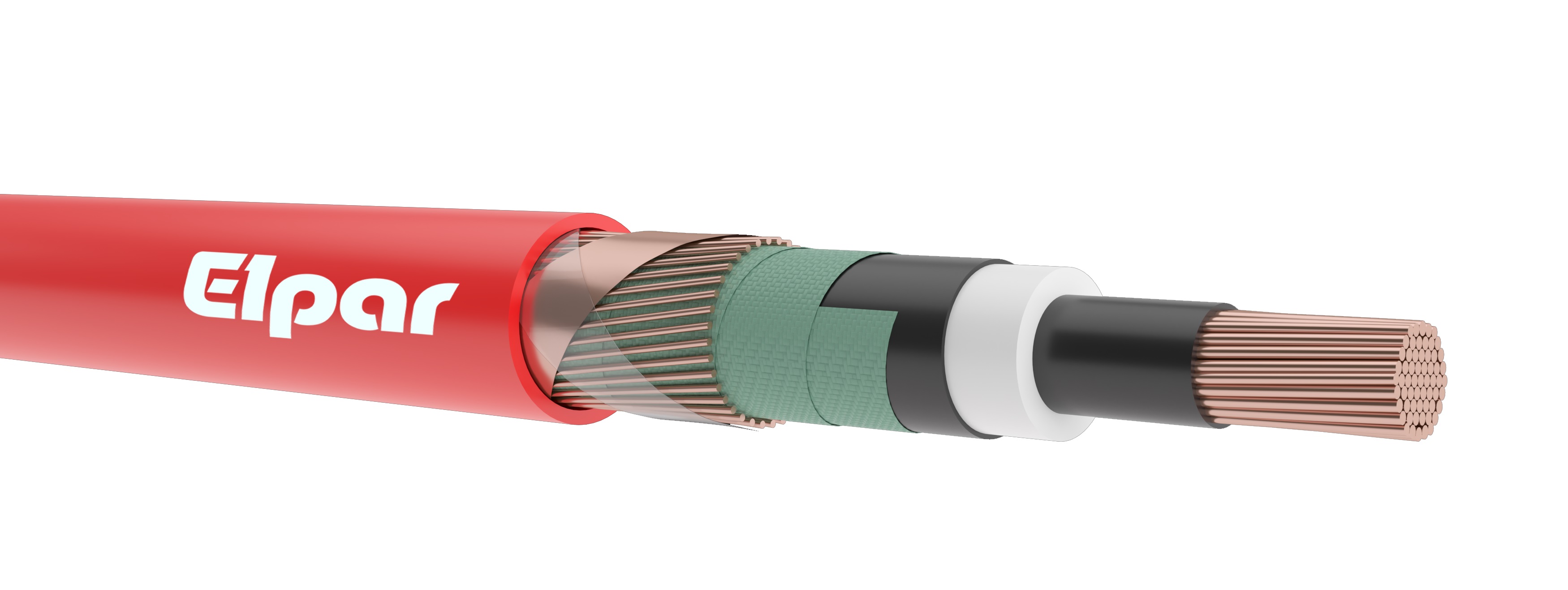

Kable elektroenergetyczne jednożyłowe z żyłą roboczą miedzianą o polu promieniowym, o izolacji z polietylenu usieciowanego z żyłą powrotną miedzianą koncentryczną i powłoką polwinitową.

BUDOWA:

Norma

DIN VDE 0276-620: 2024-12; HD 620 S3:2023 część 0, 1 i 10C

Żyła robocza

miedziana wielodrutowa, okrągła klasy 2

Ekran na żyle

polietylen półprzewodzący

Izolacja

polietylen usieciowany

Ekran na izolacji

polietylen półprzewodzący

Obwój ekranu

taśma półprzewodząca

Żyła powrotna

druty miedziane, okrągłe + taśma miedziana spiralna

Obwój żyły powrotnej

taśma poliestrowa

Powłoka

polwinit

Napięcie probiercze

3,5U0/ 5 minut

Intensywność wyładowań niezupełnych

max 2pC/2U0

Maks. temp. żyły dla obciążenia długotrwałego

+90°C

Maks. temp. żyły roboczej przy zwarciu 5 sek.

+250°C

Najniższa dopuszczalna temp. układania kabli

-5°C

Maks. siła ciągnięcia za żyłę roboczą

50 x S (S = przekrój żyły Cu w mm2) [N]

Minimalny promień gięcia

15 x D, D - średnica zewnętrzna kabla [mm]

Zastosowanie

 kable przeznaczone do przesyłu energii elektrycznej, do zastosowania w sieciach energetycznych SN o napięciu znamionowym nie przekraczającym U0/U = 6/10kV; 12/20kV; 18/30kV. Do układania bezpośrednio w gruncie, kanałach kablowych, przepustach i w powietrzu

Pakowanie

 bębny kablowe

Klasa reakcji na ogień wg normy EN 13501-6

 Eca



N2XSY

6/10kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla

Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

3,4

2,5

25,8

1069

0,387

0,495

70

16

3,4

2,5

27,2

1272

0,268

0,343

95

16

3,4

2,5

29,0

1544

0,193

0,247

120

16

3,4

2,5

30,1

1786

0,153

0,196

150

25

3,4

2,5

31,8

2087

0,124

0,159

185

25

3,4

2,5

33,3

2530

0,0991

0,127

240

25

3,4

2,5

36,1

3105

0,0754

0,097

300

25

3,4

2,5

37,7

3634

0,0601

0,077

400

35

3,4

2,5

41,7

4732

0,0470

0,060

500

35

3,4

2,5

44,0

5678

0,0366

0,047

630

35

3,4

2,5

48,6

6936

0,0283

0,036

800

35

3,4

2,6

51,9

8581

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.



N2XSY

12/20kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla



Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

5,5

2,5

30,2

1264

0,387

0,495

70

16

5,5

2,5

31,7

1479

0,268

0,343

95

16

5,5

2,5

33,5

1762

0,193

0,247

120

16

5,5

2,5

34,6

2023

0,153

0,196

150

25

5,5

2,5

36,5

2402

0,124

0,159

185

25

5,5

2,5

38,0

2767

0,0991

0,127

240

25

5,5

2,5

40,6

3354

0,0754

0,097

300

25

5,5

2,5

42,6

3906

0,0601

0,077

400

35

5,5

2,5

46,0

5016

0,0470

0,060

500

35

5,5

2,6

48,6

5935

0,0366

0,047

630

35

5,5

2,7

52,9

7225

0,0283

0,036

800

35

5,5

2,9

56,4

8968

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.



N2XSY

18/30kV

Przekrój żyły roboczej

Przekrój żyły powrotnej

Grubość znamionowa

Przybliżona średnica zewnętrzna kabla

Orientacyjna masa kabla



Max rezystancja żyły roboczej w temp.

izolacji

powłoki

20˚C

90˚C

mm2

mm2

mm

mm

kg/km

Ω/km

Ω/km

50

16

8,0

2,5

35,0

1478

0,387

0,495

70

16

8,0

2,5

36,9

1749

0,268

0,343

95

16

8,0

2,5

38,6

2054

0,193

0,247

120

16

8,0

2,5

39,9

2315

0,153

0,196

150

25

8,0

2,5

41,7

2674

0,124

0,159

185

25

8,0

2,5

43,2

3048

0,0991

0,127

240

25

8,0

2,5

45,8

3652

0,0754

0,097

300

25

8,0

2,5

47,8

4233

0,0601

0,077

400

35

8,0

2,6

51,4

4305

0,0470

0,060

500

35

8,0

2,7

54,4

6425

0,0366

0,047

630

35

8,0

2,9

58,5

7762

0,0283

0,036

800

35

8,0

3,0

61,9

9488

0,0221

0,028

*Po uzgodnieniu stron kable mogą być wykonywane z żyłą powrotną o innym przekroju niż podano w tabeli.
