    YnLY-G 0,6/1 kV

    YnLY-G 0,6/1 kV

    Karta produktu do pobrania

    Pobierz

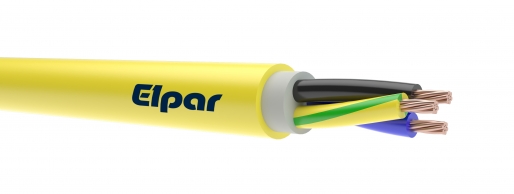

    Przewód o żyłach miedzianych wielodrutowych (L), w izolacji polwinitowej zwykłej (Y) i powłoce polwinitowej o zwiększonej odporności na rozprzestrzenianie się płomienia (Yn), górniczy (G).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 2, wg normy PN-EN 60228

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    2-żyłowe: niebieska, czarna

    3-żyłowe: zielono-żółta, niebieska, czarna

    4-żyłowe: zielono-żółta, niebieska, czarna, brązowa

    powyżej 4 żył zielono-żółta, niebieska, czarna, brązowa i każda następna żyła czarna lub brązowa

    Powłoka

    specjalna polwinitowa PVC o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor żółty

    Temperatura pracy

    od -15°C do +70°C

    Napięcie znamionowe

    0,6/1 kV

    Zastosowanie

    przewody do układania na stałe w obiektach górniczych, do zasilania urządzeń elektroenergetycznych za wyjątkiem podziemnych wyrobisk kopalń węgla kamiennego

    Pakowanie

    krążki, bębny



    YnLY-G 0,6/1 kV

    Liczba i przekrój znamionowy żył

    (n x mm²)

    Przybliżony wymiar zewnętrzny przewodu

    (mm)

    Orientacyjna masa przewodu

    (kg/km)

    2 x 1

    8,1

    93

    2 x 1,5

    8,7

    111

    2 x 2,5

    9,6

    143

    2 x 4

    11,0

    201

    2 x 6

    12,0

    257

    2 x 10

    14,9

    403

    2 x 16

    16,6

    573

    2 x 25

    19,8

    834

    2 x 35

    22,1

    1085

    2 x 1 + 1

    8,6

    112

    2 x 1,5 + 1,5

    9,2

    135

    2 x 2,5 +2,5

    10,2

    178

    2 x 4 + 4

    11,7

    250

    2 x 6 + 6

    13,0

    331

    2 x 10 + 10

    15,9

    514

    2 x 16 + 16

    18,9

    724

    2 x 25 + 25

    22,6

    1080

    2 x 35 + 35

    25,3

    1435

    3 x 1 + 1

    9,3

    135

    3 x 1,5 + 1,5

    10,0

    164

    3 x 2,5 + 2,5

    11,1

    217

    3 x 4 + 4

    13,1

    318

    3 x 6 + 6

    14,2

    415

    3 x 10 + 10

    17,5

    648

    3 x 16 + 16

    20,7

    935

    3 x 25 + 25

    25,0

    1399

    3 x 35 + 35

    28,0

    1845

    4 x 1 + 1

    10,1

    160

    4 x 1,5 + 1,5

    10,9

    197

    4 x 2,5 + 2,5

    12,1

    265

    4 x 4 + 4

    14,3

    385

    4 x 6 + 6

    15,6

    503

    4 x 10 + 10

    19,2

    794

    6 x 1 + 1

    11,0

    193

    6 x 1,5 + 1,5

    11,8

    239

    6 x 2,5 + 2,5

    13,4

    337

    6 x 4 + 4

    15,6

    488

    6 x 6 + 6

    17,0

    639

    6 x 10 + 10

    21,1

    1014

    9 x 1 + 1

    13,8

    284

    9 x 1,5 + 1,5

    15,1

    360

    9 x 2,5 + 2,5

    17,0

    490

    9 x 4 + 4

    19,9

    715

    9 x 6 + 6

    21,8

    940

    9 x 10 + 10

    27,4

    1515
