    YnOGYekm 0,6/1 kV

    YnOGYekm 0,6/1 kV

    Karta produktu do pobrania

    Pobierz

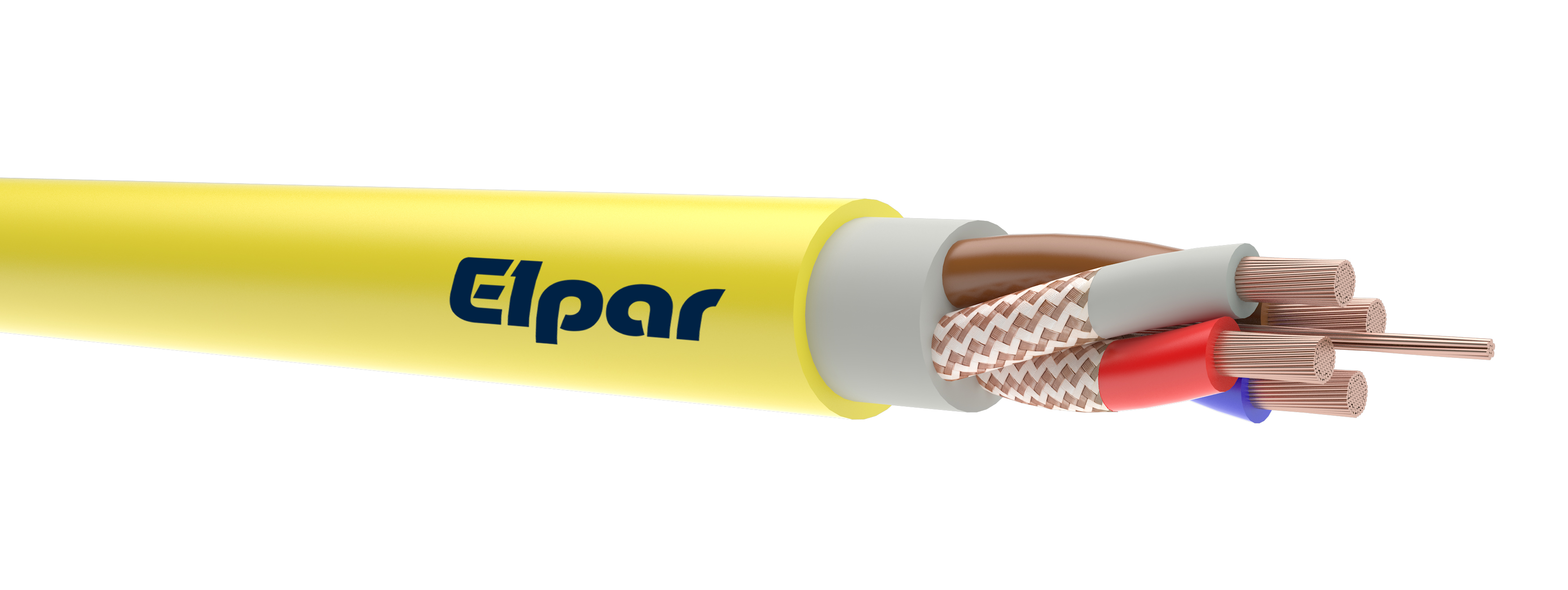

    Przewód oponowy (O) górniczy (G), z żyłami miedzianymi, w izolacji polwinitowej (Y), w oponie polwinitowej o zwiększonej odporności na rozprzestrzenianie się płomienia (Yn), z ekranami indywidualnymi w postaci oplotu z drutów miedzianych na żyłach (ekm).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    żyły robocze: naturalna, czerwona, niebieska; żyła ochronna: miedziana nieizolowana; żyła pomocnicza: brązowa

    Ekran

    oplot z drutów miedzianych i przędzy z tworzywa sztucznego na każdej żyle roboczej

    Powłoka wewnętrzna

    specjalna polwinitowa PVC

    Powłoka zewnętrzna

    specjalna polwinitowa PVC o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor żółty

    Temperatura pracy

    od -30°C do +70°C

    Napięcie znamionowe:

    0,6/1 kV

    Minimalny promień gięcia

    połączenia elastyczne 10 x średnica zewnętrzna przewodu

    ułożenie na stałe 6 x średnica zewnętrzna przewodu

    Zastosowanie



    przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych w wyrobiskach zaliczonych do stopnia „a” „b” lub „c” wybuchu metanu oraz klasy „A” lub „B” zagrożenia wybuchem pyłu węglowego

    Pakowanie

    bębny



    YnOGYekm 0,6/1 kV

    Liczba i przekrój znamionowy żył

    (n x mm²)

    Przybliżony wymiar

    zewnętrzny przewodu

    (mm)

    Orientacyjna masa przewodu

    (kg/km)

    3 x 2,5 + 2,5 + 2,5

    17,0

    456

    3 x 4 + 4 + 4

    18,0

    558

    3 x 6 + 6 + 4

    21,2

    754

    3 x 10 + 10 + 6

    24,4

    1048

    3 x 16 + 16 + 10

    28,1

    1420

    3 x 25 + 16 + 16

    35,5

    2236

    3 x 16 + 16 + 3 x 1,5

    28,6

    1368

    3 x 25 + 16 + 3 x 2,5

    36,8

    2113

    3 x 35 + 16 + 3 x 2,5

    39,7

    2562

    3 x 50 + 25 + 3 x 4

    45,9

    3623

    3 x 70 + 35 + 3 x 4

    52,3

    4854

    3 x 95 + 35 + 3 x 4

    61,7

    6595

    3 x 120 + 50 + 3 x 4

    65,5

    8024
