    YnHTKGMFLY

    YnHTKGMFLY

    Karta produktu do pobrania

    Pobierz

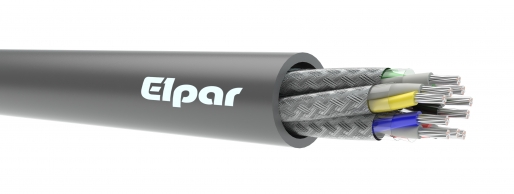

    Kabel telekomunikacyjny (TK), górniczy (G), z żyłami miedziano-stalowymi (MF) wielodrutowymi (L), o izolacji polwinitowej (Y), w powłoce polwinitowej nierozprzestrzeniającej płomienia (Yn) z ekranem na każdej parze żył (H).

    BUDOWA:

    Żyły

    miedziano-stalowe wielodrutowe

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    1 czwórka: naturalna, niebieska, naturalna, żółta

    5 par:

    1 para: naturalna, niebieska

    2 para: naturalna, żółta

    3 para: naturalna, zielona

    4 para: naturalna, czarna

    5 para: naturalna, czerwona

    Ekran na parach

    oplot z drutów miedzianych ocynowanych

    Powłoka zewnętrzna

    polwinitowa nierozprzestrzeniająca płomienia o indeksie tlenowym min 29, kolor szary

    Temperatura pracy

    od -30°C do +70°C

    Minimalny promień gięcia

    10 x średnica zewnętrzna kabla

    Zastosowanie

    kable przeznaczone do stosowania w telekomunikacyjnych sieciach miejscowych odkrywkowych, otworowych i podziemnych zakładach górniczych w polach niemetanowych i metanowych w wyrobiskach zaliczanych do stopnia „a”, „b” i „c” niebezpieczeństwa wybuchu metanu, w wyrobiskach zaliczanych do klasy A lub B zagrożenia wybuchem pyłu węglowego jak również poza strefami zagrożenia wybuchem, w obwodach iskrobezpiecznych

    Dane techniczne

    rezystancja izolacji: min 10 MΩxkm

    pojemność: max 75 nF/km

    indukcyjność: max 0,22 mH/km

    napięcie probiercze(1min.): 2000 V AC lub 2800 V DC

    Pakowanie

    krążki, bębny



    YnHTKGMFLY

    Liczba i średnica znamionowa żył

    [n x 2  x mm]

    Przybliżony wymiar zewnętrzny kabla

    [mm]

    Orientacyjna masa kabla

    [kg/km]

    1 x 4 x 0,5

    9,1

    126

    5 x 2 x 0,5

    15,6

    280

    10 x 2 x 0,5

    21,2

    498
