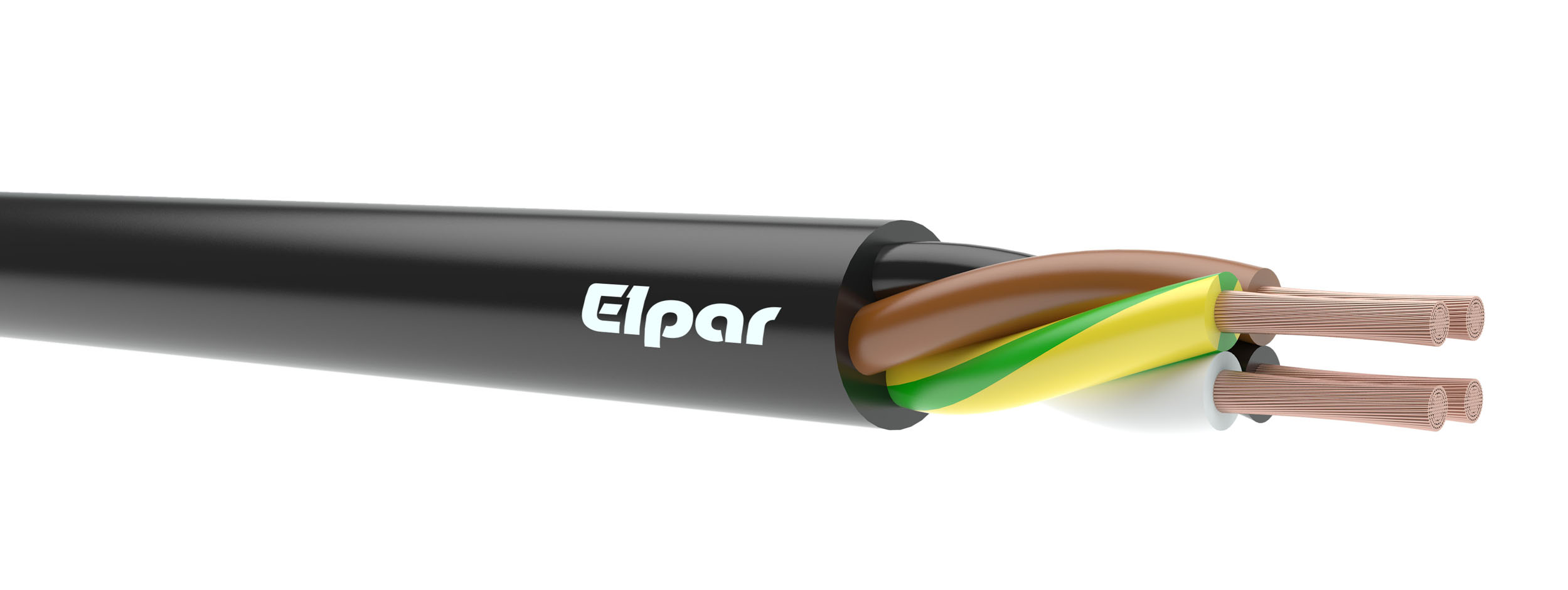

H05RR-F (OW(żo) 300/500 V)
Przewód wykonany wg normy zharmonizowanej (H), na napięcie 300/500 V (05), w izolacji z gumy EPR (R) i w powłoce z gumy EPR (R), o żyłach miedzianych wielodrutowych giętkich (F).
|
BUDOWA: |
|||
|
Żyły |
miedziane wielodrutowe kl. 5, wg normy PN-EN 60228 |
||
|
Izolacja |
guma EPR |
||
|
Powłoka |
guma EPR |
||
|
Kolory izolacji |
2-żyłowe: niebieska, brązowa 3-żyłowe: zielono-żółta, niebieska, brązowa 4-żyłowe: zielono-żółta, brązowa, czarna, szara 5-żyłowe: zielono-żółta, niebieska, brązowa, czarna, szara |
||
|
Temperatura pracy |
od -25°C do +60°C |
||
|
Napięcie znamionowe |
300/500 V |
||
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] |
||
|
D≤8 |
8<D≤12 |
12<D≤20 |
|
|
ułożony na stałe |
3D |
3D |
4D |
|
podłączony do urządzenia przenośnego lub ruchomego - przewód nie obciążony mechanicznie |
4D |
4D |
5D |
|
przy dopuszczalnym obciążeniu mechanicznym |
6D |
6D |
8D |
|
Zastosowanie |
przewody przeznaczone są do powszechnego stosowania w pomieszczeniach domowych, kuchniach, biurach oraz do zasilania urządzeń elektrycznych gdzie przewody narażone są na małe mechaniczne naprężenia |
||
|
Pakowanie |
krążki, bębny |
||
|
H05RR-F (OW(żo) 300/500 V) |
||
|
Liczba i przekrój znamionowy żył [n x mm²] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
2 x 0,75 |
6,1 |
53 |
|
2 x 1 |
6,6 |
62 |
|
2 x 1,5 |
8,2 |
95 |
|
2 x 2,5 |
9,8 |
139 |
|
2 x 4 |
11,3 |
194 |
|
3 x 0,75 |
6,7 |
66 |
|
3 x 1 |
7,0 |
75 |
|
3 x 1,5 |
8,8 |
115 |
|
3 x 2,5 |
10,4 |
169 |
|
3 x 4 |
12,1 |
237 |
|
3 x 6 |
13,7 |
320 |
|
4 x 0,75 |
7,4 |
91 |
|
4 x 1 |
7,7 |
87 |
|
4 x 1,5 |
9,8 |
144 |
|
4 x 2,5 |
11,7 |
211 |
|
4 x 4 |
13,5 |
294 |
|
4 x 6 |
15,3 |
402 |
|
5 x 0,75 |
8,2 |
101 |
|
5 x 1 |
8,6 |
114 |
|
5 x 1,5 |
10,8 |
178 |
|
5 x 2,5 |
13,1 |
265 |
|
5 x 4 |
15,2 |
377 |
Warianty / Variants (41)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 4389 | H05RR-F 2x0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4390 | H05RR-F 2x1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4391 | H05RR-F 2x1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4392 | H05RR-F 2x2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4393 | H05RR-F 2x4 | H05RR-F (OW(żo) 300/500 V) | |
| 4394 | H05RR-F 3x0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4395 | H05RR-F 3x1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4396 | H05RR-F 3x1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4397 | H05RR-F 3x2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4398 | H05RR-F 3x4 | H05RR-F (OW(żo) 300/500 V) | |
| 4399 | H05RR-F 3x6 | H05RR-F (OW(żo) 300/500 V) | |
| 4400 | H05RR-F 3G0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4401 | H05RR-F 3G1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4402 | H05RR-F 3G1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4403 | H05RR-F 3G2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4404 | H05RR-F 3G4 | H05RR-F (OW(żo) 300/500 V) | |
| 4405 | H05RR-F 3G6 | H05RR-F (OW(żo) 300/500 V) | |
| 4406 | H05RR-F 4x0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4407 | H05RR-F 4x1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4408 | H05RR-F 4x1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4409 | H05RR-F 4x2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4410 | H05RR-F 4x4 | H05RR-F (OW(żo) 300/500 V) | |
| 4411 | H05RR-F 4x6 | H05RR-F (OW(żo) 300/500 V) | |
| 4412 | H05RR-F 4G0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4413 | H05RR-F 4G1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4414 | H05RR-F 4G1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4415 | H05RR-F 4G2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4416 | H05RR-F 4G4 | H05RR-F (OW(żo) 300/500 V) | |
| 4417 | H05RR-F 4G6 | H05RR-F (OW(żo) 300/500 V) | |
| 4418 | H05RR-F 5x0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4419 | H05RR-F 5x1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4420 | H05RR-F 5x1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4421 | H05RR-F 5x2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4422 | H05RR-F 5x4 | H05RR-F (OW(żo) 300/500 V) | |
| 4423 | H05RR-F 5G0,75 | H05RR-F (OW(żo) 300/500 V) | |
| 4424 | H05RR-F 5G1,0 | H05RR-F (OW(żo) 300/500 V) | |
| 4425 | H05RR-F 5G1,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4426 | H05RR-F 5G2,5 | H05RR-F (OW(żo) 300/500 V) | |
| 4427 | H05RR-F 5G4 | H05RR-F (OW(żo) 300/500 V) | |
| 29988 | 05RR-F 5G6 | H05RR-F (OW(żo) 300/500 V) | |
| 29989 | 05RR-F 5x6 | H05RR-F (OW(żo) 300/500 V) |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
