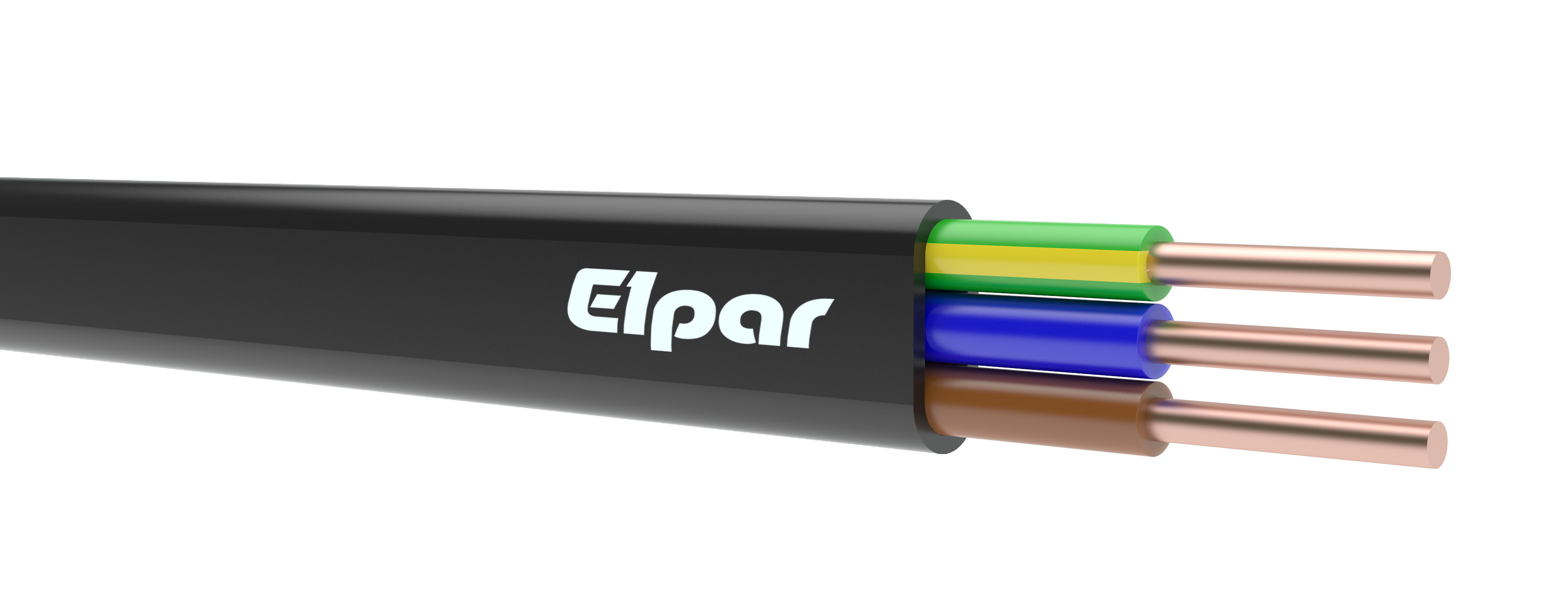

YDY(p) 300/500 V
.jpg)
Przewód o żyłach miedzianych jednodrutowych (D) oraz o izolacji z polwinitu (Y) i lekkiej powłoce polwinitowej (Y) płaski (p).
|
BUDOWA: |
|
|
Żyła |
miedziane jednodrutowa kl. 1, wg normy PN-EN 60228 |
|
Izolacja |
polwinitowa PVC |
|
Opona |
polwinitowa PVC |
|
Kolory izolacji |
2-żyłowe: niebieska, brązowa 3-żyłowe: zielono-żółta, niebieska, brązowa 3-żyłowe: brązowa, czarna, szara |
|
Temperatura pracy |
od -40°C do +70°C |
|
Napięcie znamionowe |
300/500 V |
|
Zastosowanie |
przewody przeznaczone są do układania na stałe w rurach lub korytkach kablowych, do pracy w otoczeniu o temperaturze od -40°C do +70°C i wilgotności względnej do 100% oraz do układania na stałe w urządzeniachelektroenergetycznych |
|
YDY(p) 300/500 V |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
2 x 1,5 |
3,8 x 6,3 |
49 |
|
2 x 2,5 |
4,1 x 7,1 |
68 |
|
3 x 1,5 |
3,8 x 8,9 |
71 |
|
3 x 2,5 |
4,1 x 10,1 |
100 |
Warianty / Variants (6)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 4375 | YDY(p) 2x1,5 300/500V | YDY(p) 300/500 V | |
| 4376 | YDY(p) 2x2,5 300/500V | YDY(p) 300/500 V | |
| 4377 | YDY(p) 3x1,5 300/500V | YDY(p) 300/500 V | |
| 4378 | YDY(p) 3x2,5 300/500V | YDY(p) 300/500 V | |
| 4379 | YDY(p) zo 3x1,5 300/500V | YDY(p) 300/500 V | |
| 4380 | YDY(p) zo 3x2,5 300/500V | YDY(p) 300/500 V |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
