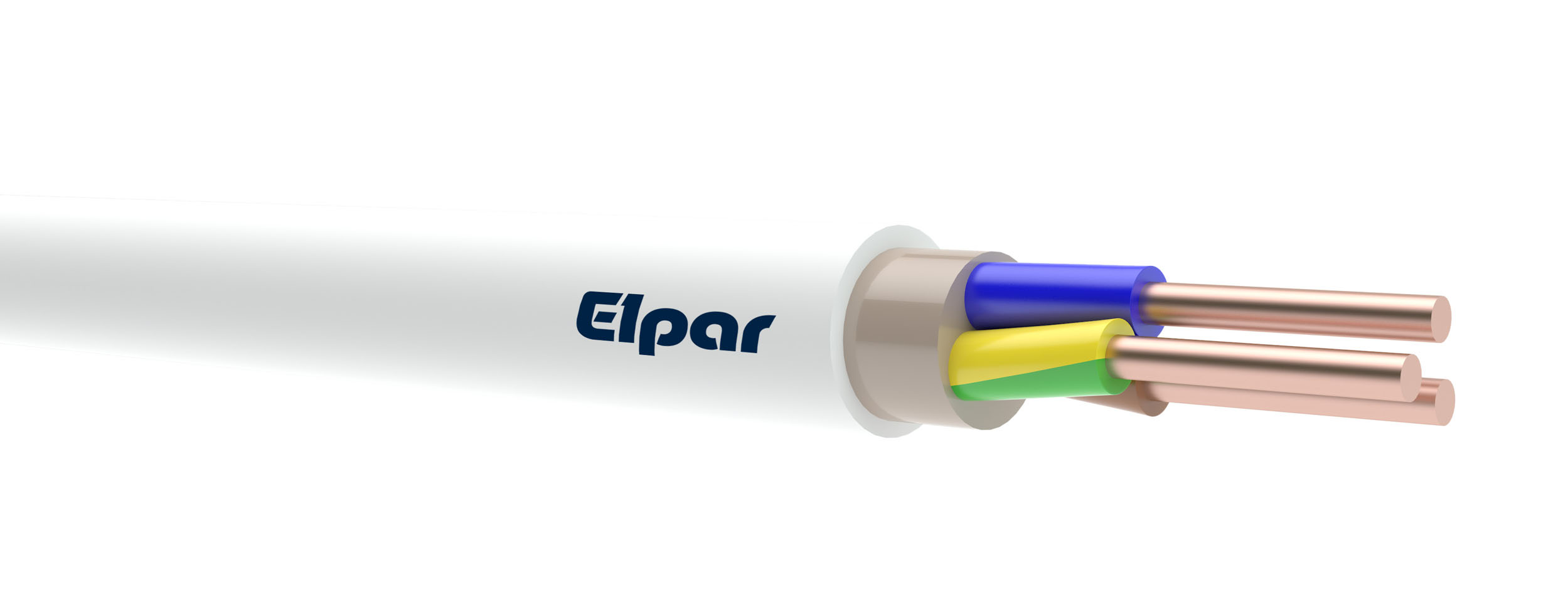

(N)YM-J (O) 300/500 V

Przewód w lekkiej powłoce (M) o żyłach miedzianych, w izolacji i w powłoce polwinitowej (Y), z żyłą zielono-żółtą (J) lub bez żyły zielono-żółtej (O).

BUDOWA:
Żyły	miedziane jednodrutowe kl. 1, wg normy PN-EN 60228
Izolacja	polwinitowa PVC
Wypełnienie	tworzywo termoplastyczne
Powłoka	polwinitowa PVC
Kolory izolacji	2-(O): niebieska, brązowa 3-(O): brązowa, czarna, szara 4-(O): niebieska, brązowa, czarna, szara 5-(O): niebieska, brązowa, czarna, szara, czarna 3-(J): zielono-żółta, niebieska, brązowa 4-(J): zielono-żółta, brązowa, czarna, szara 5-(J): zielono-żółta, niebieska, brązowa, czarna, szara
Temperatura pracy	od -30°C do +70°C
Napięcie znamionowe	300/500 V
Minimalny promień gięcia	średnica zewnętrzna przewodu D [mm] 6xD
Zastosowanie	przewody przeznaczone są do układania na stałe bez dodatkowych osłon przed uszkodzeniami mechanicznymi na tynku i pod tynkiem w pomieszczeniach suchych i wilgotnych, o ile chronione są przed bezpośrednim działaniem słońca
Pakowanie	krążki

(N)YM-J(O) 300/500 V
Liczba i przekrój znamionowy żył [n x mm²]	Przybliżona średnica zewnętrzna przewodu [mm]	Orientacyjna masa przewodu [kg/km]
2 x 1,5	6,9	83
2 x 2,5	8,3	125
2 x 4	9,7	179
2 x 6	10,7	237
2 x 10	14,0	399
2 x 16	15,8	550
3 x 1,5	7,4	99
3 x 2,5	8,8	151
3 x 4,0	10,3	219
3 x 6	11,7	300
3 x 10	15,0	492
3 x 16	17,0	701
4 x 1,5	9,3	148
4 x 2,5	9,6	184
4 x 4	11,6	274
4 x 6	12,9	373
4 x 10	16,4	615
4 x16	19,0	905
5 x 1,5	8,7	146
5 x 2,5	10,5	225
5 x 4	12,7	335
5 x 6	14,1	456
5 x 10	18,3	763
5 x 16	21,0	1109

Warianty / Variants (39)

ID	Wariant	Symbol
4343	(N)YM-O 300/500V 2x1,5	(N)YM-O (J) 300/500 V
4344	(N)YM-O 300/500V 2x2,5	(N)YM-O (J) 300/500 V
4345	(N)YM-O300/500V 3x1,5	(N)YM-O (J) 300/500 V
4346	(N)YM-O300/500V 3x2,5	(N)YM-O (J) 300/500 V
4347	(N)YM-O300/500V 3x4	(N)YM-O (J) 300/500 V
4348	(N)YM-O300/500V 3x6	(N)YM-O (J) 300/500 V
4349	(N)YM-O300/500V 3x10	(N)YM-O (J) 300/500 V
4350	(N)YM-J 300/500V 3x1,5	(N)YM-O (J) 300/500 V
4351	(N)YM-J 300/500V 3x2,5	(N)YM-O (J) 300/500 V
4352	(N)YM-J 300/500V 3x4	(N)YM-O (J) 300/500 V
4353	(N)YM-J 300/500V 3x6	(N)YM-O (J) 300/500 V
4354	(N)YM-J 300/500V 3x10	(N)YM-O (J) 300/500 V
4355	(N)YM-O300/500V 4x1,5	(N)YM-O (J) 300/500 V
4356	(N)YM-O300/500V 4x2,5	(N)YM-O (J) 300/500 V
4357	(N)YM-O300/500V 4x4	(N)YM-O (J) 300/500 V
4358	(N)YM-O300/500V 4x6	(N)YM-O (J) 300/500 V
4359	(N)YM-O300/500V 4x10	(N)YM-O (J) 300/500 V
4360	(N)YM-J 300/500V 4x1,5	(N)YM-O (J) 300/500 V
4361	(N)YM-J 300/500V 4x2,5	(N)YM-O (J) 300/500 V
4362	(N)YM-J 300/500V 4x4	(N)YM-O (J) 300/500 V
4363	(N)YM-J 300/500V 4x6	(N)YM-O (J) 300/500 V
4364	(N)YM-J 300/500V 4x10	(N)YM-O (J) 300/500 V
4365	(N)YM-O300/500V 5x1,5	(N)YM-O (J) 300/500 V
4366	(N)YM-O300/500V 5x2,5	(N)YM-O (J) 300/500 V
4367	(N)YM-O300/500V 5x4	(N)YM-O (J) 300/500 V
4368	(N)YM-O300/500V 5x6	(N)YM-O (J) 300/500 V
4369	(N)YM-O300/500V 5x10	(N)YM-O (J) 300/500 V
4370	(N)YM-J 300/500V 5x1,5	(N)YM-O (J) 300/500 V
4371	(N)YM-J 300/500V 5x2,5	(N)YM-O (J) 300/500 V
4372	(N)YM-J 300/500V 5x4	(N)YM-O (J) 300/500 V
4373	(N)YM-J 300/500V 5x6	(N)YM-O (J) 300/500 V
4374	(N)YM-J 300/500V 5x10	(N)YM-O (J) 300/500 V
29519	(N)YM-O 300/500V 2x4	(N)YM-O (J) 300/500 V
29520	(N)YM-O 300/500V 2x6	(N)YM-O (J) 300/500 V
29521	(N)YM-O 300/500V 2x10	(N)YM-O (J) 300/500 V
29523	(N)YM-O 300/500V 2x16	(N)YM-O (J) 300/500 V
29524	(N)YM-J 300/500V 3x16	(N)YM-O (J) 300/500 V
29525	(N)YM-J 300/500V 4x16	(N)YM-O (J) 300/500 V
29526	(N)YM-J 300/500V 5x16	(N)YM-O (J) 300/500 V

Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
