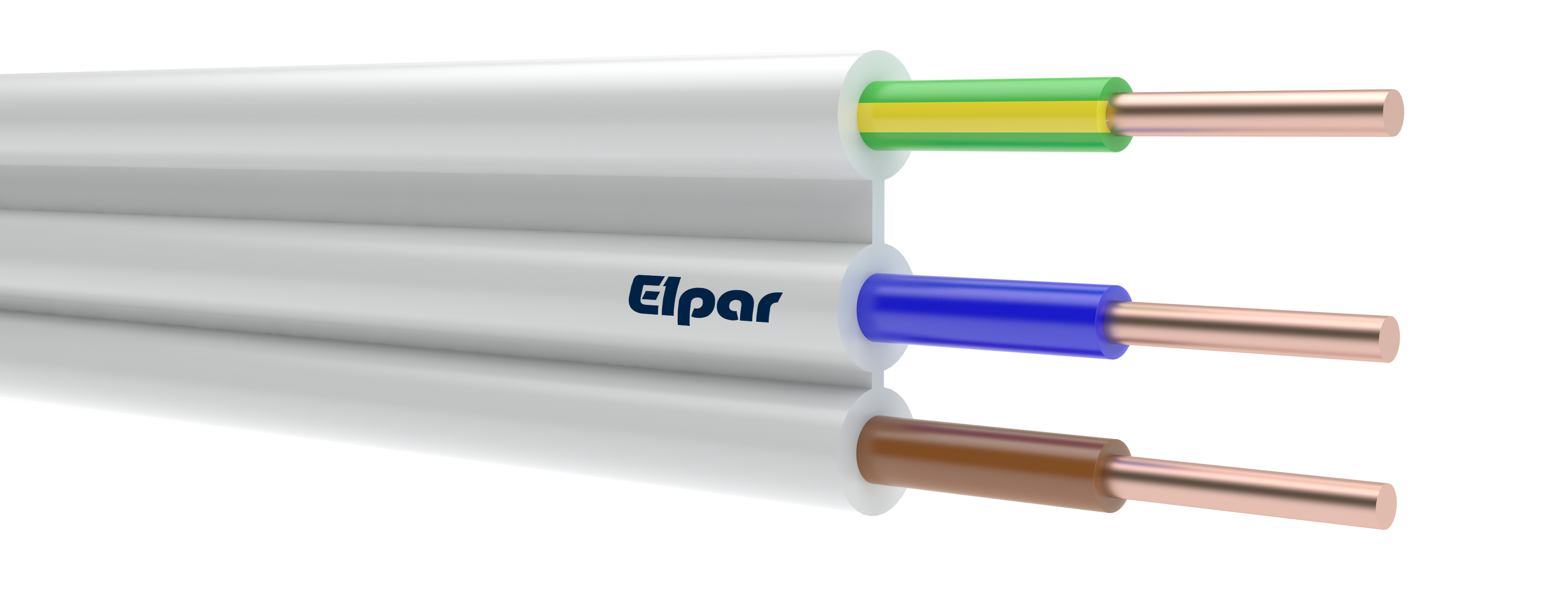

YDYt(żo) 450/750 V
Przewód o żyłach miedzianych jednodrutowych (D) w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y) wtynkowy (t), z żyłą ochronną zielono-żółtą (żo).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1, wg normy PN-EN 60228 |
|
Izolacja |
polwinitowa PVC |
|
Opona |
polwinitowa PVC |
|
Kolory izolacji |
2-żyłowe: niebieska, brązowa 3-żyłowe: zielono-żółta, niebieska, brązowa 3-żyłowe: brązowa, czarna, szara |
|
Temperatura pracy |
od -40°C do +70°C |
|
Napięcie znamionowe |
450/750 V |
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] 6 x D |
|
Zastosowanie |
przewody przeznaczone do układania na stałe bezpośrednio w warstwie tynku lub pod tynkiem, przeznaczone do pracy w otoczeniu o temperaturze od -40°C do +70°C i wilgotności względnej do 100% |
|
Pakowanie |
krążki |
|
YDYt(żo) 450/750 V |
||
|
Liczba i przekrój znamionowy żył [n x mm²] |
Przybliżony wymiar zewnętrzny przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
2 x 1 |
4,9 x 15,1 |
83 |
|
2 x 1,5 |
5,2 x 15,7 |
96 |
|
2 x 2,5 |
5,6 x 16,4 |
118 |
|
3 x 1 |
4,9 x 19,3 |
120 |
|
3 x 1,5 |
5,2 x 20,0 |
139 |
|
3 x 2,5 |
5,6 x 21,2 |
172 |
Warianty / Variants (9)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 4277 | YDYt 450/750V 2x1 | YDYt(żo) 450/750 V | |
| 4278 | YDYt 450/750V 2x1,5 | YDYt(żo) 450/750 V | |
| 4279 | YDYt 450/750V 2x2,5 | YDYt(żo) 450/750 V | |
| 4280 | YDYt 450/750V 3x1,0 | YDYt(żo) 450/750 V | |
| 4281 | YDYt 450/750V 3x1,5 | YDYt(żo) 450/750 V | |
| 4282 | YDYt 450/750V 3x2,5 | YDYt(żo) 450/750 V | |
| 4283 | YDYt zo 450/750V 3x1,0 | YDYt(żo) 450/750 V | |
| 4284 | YDYt zo 450/750V 3x1,5 | YDYt(żo) 450/750 V | |
| 29517 | YDYt zo 450 / 750V 3x2,5 | YDYt(żo) 450/750 V |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
