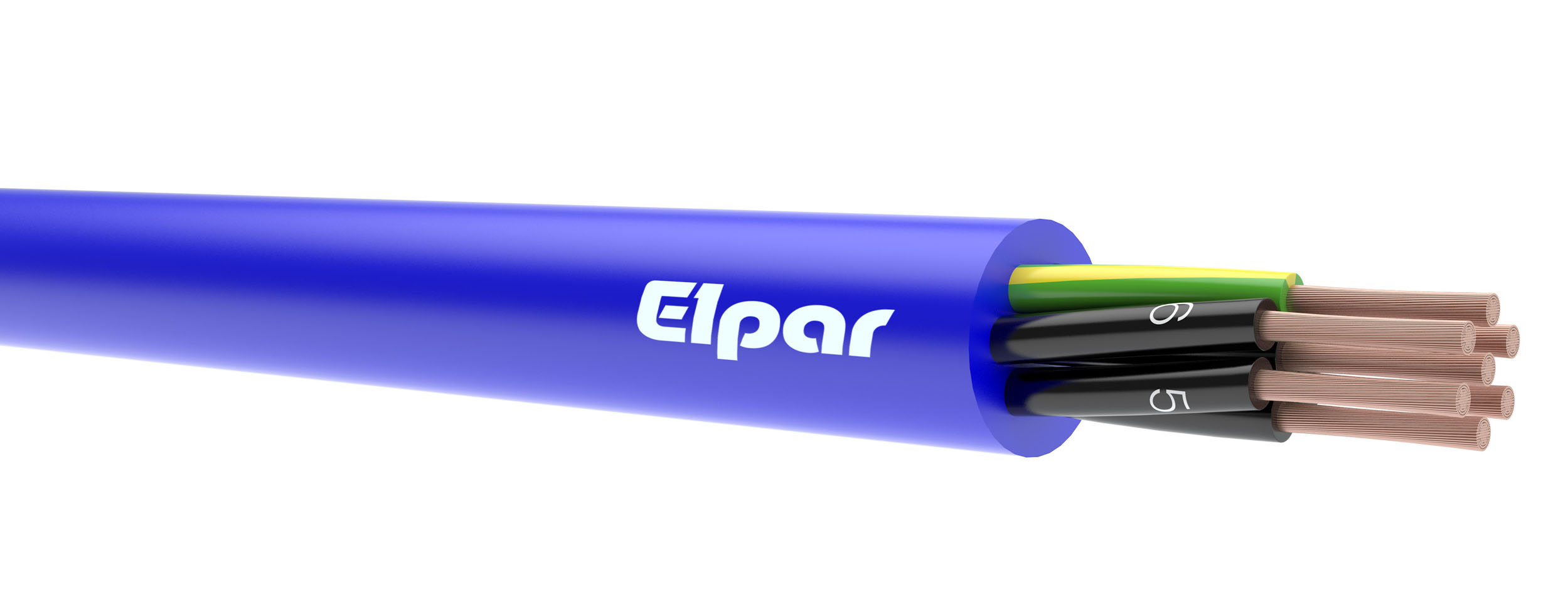

PARTRONIC IB LiYY, LiYY-Nr 300/300 V

PARTRONIC IB LiYY, LiYY-Nr 300/300 V

Контрольный кабель, искростойкий (IB), с медными многопроволочными жилами (Li), с изоляцией из поливинилхлорида (Y) и оболочке из поливинилхлорида (Y).

СТРОЕНИЕ:

Жилы

медные многопроволочные кл. 5, PN-EN 60228

Изоляция

специальный поливинилхлорид ПВХ

Цвета изоляции

1 до 10 цвета соответственно норме DIN 47100 от 11 до 61 жил – жили двухцветные, второй цвет - продолговатый поясок или в случае кабели PARTRONIC IB LiYY-Nr жили черного цвета с цифровую надписью

Сердечник

жилы скручены параллельно

Оболочка

специальный поливинилхлорид ПВХ, маслостойкий, самотущительный и нераспространяющий горение, УФ-стойкий, синий цвет

Температура работы

для перманентной установки от -30°C до +80°C

для подвижных проводок от -5°C до +70°C

Номинальное напряжение

300/300 V

Радиус изгиба

мин. радиус изгиба для подвижных соединений 7,5 x диаметр кабеля

мин. радиус изгиба во время перманентной установки 4 x диаметр кабеля

Применение

кабели использованы в контрольных цепях, сигнализации, контроли, в измерительной технике, для передачи аналоговых и цифровых сигналов в оборудованиях промышленной электроники и автоматики и в компьютерных системах и в контрольных цепях, где существует риск взрыва и в искростойких цепях, кабели предназначены для  перманентной установки и для подвижных соединений внутри зданий

Техническая характеристика

приблизительная емкость (при 800Гц):

≥0,25 мм2 150 пФ/м

приблизительная индуктивность: 0,65  мкГн/км

Упаковка

бухты, барабаны



PARTRONIC IB LiYY; LiYY-Nr 300/300 V

Количество и номинальное сечение жил

 (Х x мм²)

Приблизительное наружное сечение провода

 (мм)

Ориентировочная масса провода

[кг/мм]

2 x 0,5

4,7

28

3 x 0,5

5,0

34

4 x 0,5

5,6

44

5 x 0,5

6,0

52

6 x 0,5

6,5

55

7 x 0,5

6,9

63

8 x 0,5

7,5

72

10 x 0,5

8,1

86

12 x 0,5

8,7

101

14 x 0,5

8,8

115

16 x 0,5

9,6

130

18 x 0,5

10,2

145

20 x 0,5

10,3

158

21 x 0,5

10,7

170

27 x 0,5

12,4

238

30 x 0,5

12,9

256

36 x 0,5

14,1

315

40 x 0,5

14,9

347

44 x 0,5

15,6

385

48 x 0,5

16,1

408

52 x 0,5

16,8

449

56 x 0,5

17,1

492

61 x 0,5

17,9

537

2 x 0,75

5,5

35

3 x 0,75

5,8

46

4 x 0,75

6,5

58

5 x 0,75

7,0

69

6 x 0,75

7,6

81

7 x 0,75

8,0

93

8 x 0,75

8,7

105

10 x 0,75

9,3

126

12 x 0,75

10,1

149

14 x 0,75

10,2

151

16 x 0,75

11,2

192

18 x 0,75

11,9

223

20 x 0,75

12,1

235

24x 0,75

13,7

290

27 x 0,75

14,5

322

30 x 0,75

15,0

354

36 x 0,75

16,2

418

40 x 0,75

17,1

472

42 x 0,75

17,6

499

44 x 0,75

18,1

518

48 x 0,75

18,9

568

52 x 0,75

19,3

603

56 x 0,75

19,8

649

61 x 0,75

20,7

697

2 x 1

5,6

39

3 x 1

6,0

52

4 x 1

6,7

68

5 x 1

7,3

83

6 x 1

8,0

98

7 x 1

8,5

114

10 x 1

9,8

153

12 x 1

10,6

180

16 x 1

11,9

239

20 x 1

12,8

291

25 x 1

14,7

376

27 x 1

15,2

401

30 x 1

15,7

440

36 x 1

16,8

520

40 x 1

17,9

582

2 x 1,5

6,5

56

3 x 1,5

7,1

77

4 x 1,5

7,9

99

5 x 1,5

8,6

122

6 x 1,5

9,6

146

7 x 1,5

10,2

169

10 x 1,5

11,5

224

12 x 1,5

12,4

265

16 x 1,5

14,1

350

20 x 1,5

15,2

435

24 x 1,5

17,0

532
