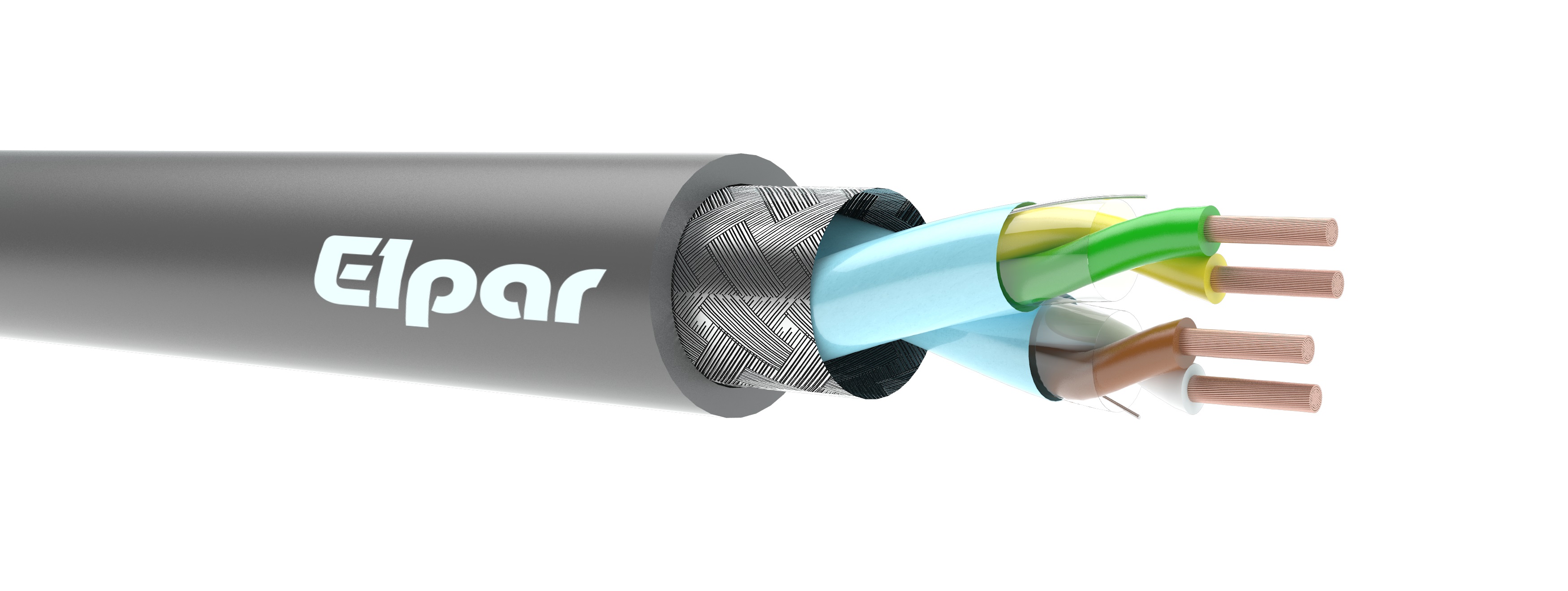

Li2YCY-P(St)
.jpg)
Przewód do transmisji danych z żyłami miedzianymi wielodrutowymi (Li), w izolacji polietylenowej (2Y) i w powłoce polwinitowej (Y), we wspólnym ekranie w postaci oplotu z drutów miedzianych (C), z wiązkami parowymi (P).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
specjalna polietylenowa PE |
|
Kolory izolacji |
oznaczenie barwne wg DIN 47100 |
|
Ośrodek |
żyły skręcone w pary, na każdej parze ekran elektrostatyczny z taśmy poliestrowej pokrytej warstwą aluminium, pod każdym ekranem ułożona żyła uziemiająca o średnicy 0,4mm, ośrodek owinięty taśmą poliestrową. |
|
Ekran wspólny |
oplot z drutów miedzianych ocynowanych |
|
Powłoka |
specjalna polwinitowa, olejoodporna, nierozprzestrzeniająca płomienia, kolor szary |
|
Temperatura pracy |
od -30°C do +70°C |
|
Promień gięcia |
min. promień gięcia dla połączeń ruchomych 12 x średnica kabla min. promień gięcia podczas układania na stałe 6 x średnica kabla |
|
Zastosowanie
|
przewód przeznaczony do systemów transmisji danych, dostosowany do przesyłania sygnałów w warunkach wysokich wymagań odnośnie tłumienia i przesłuchów, przewód przeznaczony jest do zastosowań wewnątrz pomieszczeń, suchych i wilgotnych |
|
Parametry techniczne |
przybliżona pojemność (przy 800Hz): żyła/żyła 75pF/m przybliżona indukcyjność: 0,40 mH/km |
|
Pakowanie |
krążki, bębny |
|
Li2YCY-P(St) |
||
|
Ilość par x przekrój znamionowy żyły (n x 2 x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
2 x 2 x 0,34 |
8,7 |
77,8 |
|
3 x 2 x 0,34 |
9,2 |
91,5 |
|
4 x 2 x 0,34 |
10,3 |
113,4 |
|
8 x 2 x 0,34 |
13,5 |
199,4 |
|
10 x 2 x 0,34 |
16,0 |
247,0 |
|
2 x 2 x 0,5 |
10,2 |
96,1 |
|
3 x 2 x 0,5 |
10,9 |
119,7 |
|
4 x 2 x 0,5 |
12,0 |
142,9 |
|
8 x 2 x 0,5 |
16,1 |
260,5 |
|
10 x 2 x 0,5 |
18,9 |
320,0 |
Warianty / Variants (20)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 3795 | Li2YCY-P(St) 2x2x0,34 | Li2YCY-P(St) | |
| 3796 | Li2YCY-P(St) 3x2x0,34 | Li2YCY-P(St) | |
| 3797 | Li2YCY-P(St) 4x2x0,34 | Li2YCY-P(St) | |
| 3798 | Li2YCY-P(St) 8x2x0,34 | Li2YCY-P(St) | |
| 3799 | Li2YCY-P(St) 10x2x0,34 | Li2YCY-P(St) | |
| 3800 | Li2YCY-P(St) 2x2x0,5 | Li2YCY-P(St) | |
| 3801 | Li2YCY-P(St) 3x2x0,5 | Li2YCY-P(St) | |
| 3802 | Li2YCY-P(St) 4x2x0,5 | Li2YCY-P(St) | |
| 3803 | Li2YCY-P(St) 8x2x0,5 | Li2YCY-P(St) | |
| 3804 | Li2YCY-P(St) 10x2x0,5 | Li2YCY-P(St) | |
| 3805 | Li2YCY-P(St) 2x2x0,75 | Li2YCY-P(St) | |
| 3806 | Li2YCY-P(St) 3x2x0,75 | Li2YCY-P(St) | |
| 3807 | Li2YCY-P(St) 4x2x0,75 | Li2YCY-P(St) | |
| 3808 | Li2YCY-P(St) 8x2x0,75 | Li2YCY-P(St) | |
| 3809 | Li2YCY-P(St) 10x2x0,75 | Li2YCY-P(St) | |
| 3810 | Li2YCY-P(St) 2x2x1,0 | Li2YCY-P(St) | |
| 3811 | Li2YCY-P(St) 3x2x1,0 | Li2YCY-P(St) | |
| 3812 | Li2YCY-P(St) 4x2x1,0 | Li2YCY-P(St) | |
| 3813 | Li2YCY-P(St) 8x2x1,0 | Li2YCY-P(St) | |
| 3814 | Li2YCY-P(St) 10x2x1,0 | Li2YCY-P(St) |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
