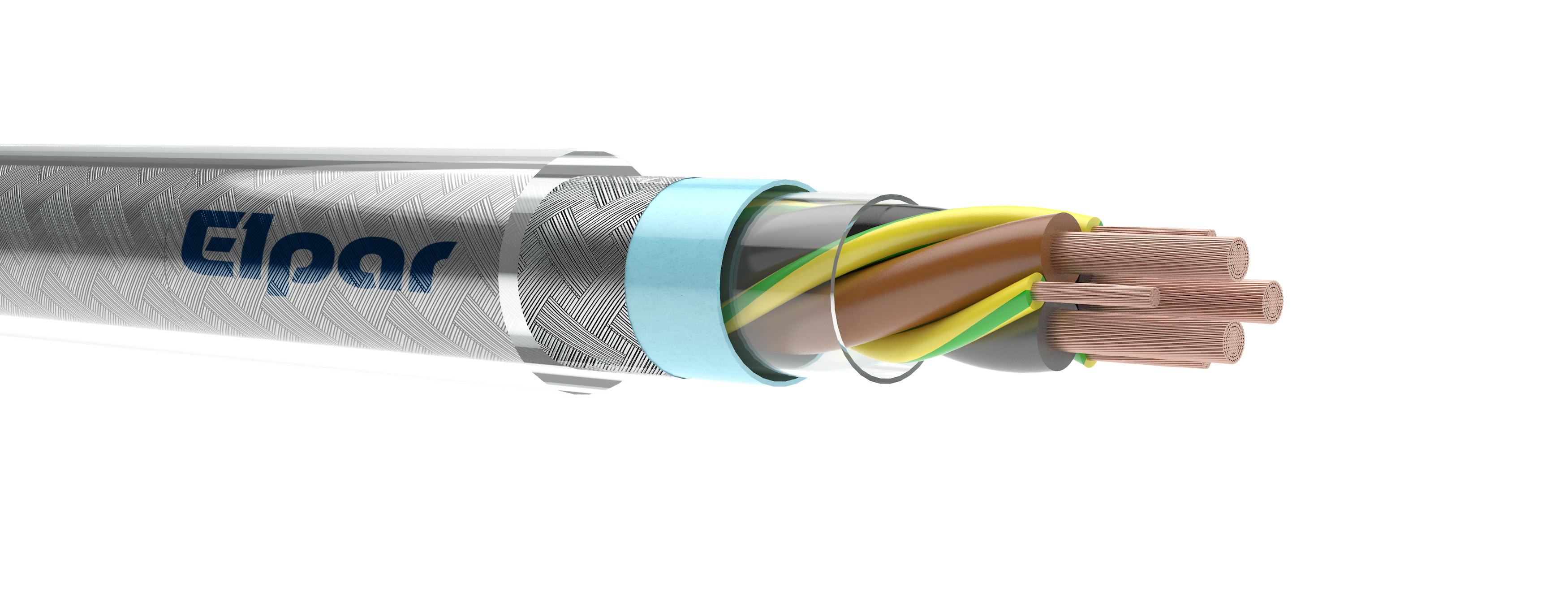

3plus 2XSLCY-J 0,6/1 kV
Przewód elektroenergetyczny giętki, kompatybilny elektromagnetycznie, z żyłą ochronną zielono-żółtą dzieloną, z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej usieciowanej, w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych w powłoce zewnętrznej polwinitowej transparentnej.
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
polietylenowa usieciowana XLPE |
|
Kolory izolacji |
czarna, szara, brązowa, 3 x zielono-żółta |
|
Ośrodek |
żyły skręcone równolegle |
|
Ekran wspólny |
oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych |
|
Powłoka |
specjalna polwinitowa PVC, kolor transparentny |
|
Temperatura pracy |
dla instalacji stałych od -30°C do +70°C dla instalacji ruchomych od -5°C do +70°C |
|
Napięcie pracy |
0,6/1 kV |
|
Promień gięcia |
średnica poniżej 12 mm – min promień gięcia 5 x średnica przewodu średnica od 12 mm do 20 mm - min promień gięcia 7,5 x średnica przewodu średnica powyżej 20 mm - min promień gięcia 10 x średnica przewodu |
|
Zastosowanie
|
przewody o specjalnej konstrukcji służą do zasilania silników z przemienników częstotliwości zachowując pełną kompatybilność elektromagnetyczną, po przez zastosowanie izolacji z polietylenu usieciowanego (XLPE) zwiększona została obciążalność prądowa przewodu, przewody nadają się do instalowania na stałe oraz do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych, również w obiektach użyteczności publicznej, symetryczna budowa przewodu (3+3PE) zapewnia symetrię napięć zasilających na zaciskach silnika |
|
Parametry techniczne |
pojemność: żyła/żyła =70 do 250 nF/km żyła/ekran = 110 do 410 nF/km max. temperatura żyły roboczej: 70°C |
|
Pakowanie |
krążki, bębny |
|
3plus-2XSLCY-J 0,6/1 kV | |||
|---|---|---|---|
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Obciążalność prądowa pojedynczego przewodu w powietrzu w temp 30°C (A) |
Orientacyjna masa przewodu (kg/km) |
|
3 x 1,5 + 3 G 0,25 |
10,5 |
18 |
140 |
|
3 x 2,5 + 3 G 0,5 |
11,5 |
26 |
219 |
|
3 x 4 + 3 G 0,75 |
12,7 |
34 |
323 |
|
3 x 6 + 3 G 1 |
14,1 |
44 |
429 |
|
3 x 10 + 3 G 1,5 |
16,2 |
61 |
615 |
|
3 x 16 + 3 G 2,5 |
18,5 |
82 |
819 |
|
3 x 25 + 3 G 4 |
22,8 |
108 |
1324 |
|
3 x 35 + 3 G 6 |
25,2 |
135 |
1718 |
|
3 x 50 + 3 G 10 |
29,2 |
168 |
2398 |
|
3 x 70 + 3 G 10 |
33,9 |
207 |
3055 |
|
3 x 95 + 3 G 16 |
37,8 |
250 |
4161 |
|
3 x 120 + 3 G 16 |
41,1 |
292 |
5073 |
|
3 x 150 + 3 G 25 |
47,0 |
335 |
6127 |
|
3 x 185 + 3 G 35 |
52,6 |
385 |
7189 |
|
3 x 240 + 3 G 50 |
58,3 |
453 |
9594 |
Warianty / Variants (30)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 2953 | 3plus 2XSLCY-J 0,6/1kV 3x1,5+3G0,25 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2954 | 3plus 2XSLCY-J 0,6/1kV 3x1,5+3G0,25 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2955 | 3plus 2XSLCY-J 0,6/1kV 3x2,5+3G0,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2956 | 3plus 2XSLCY-J 0,6/1kV 3x2,5+3G0,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2957 | 3plus 2XSLCY-J 0,6/1kV 3x4+3G0,75 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2958 | 3plus 2XSLCY-J 0,6/1kV 3x4+3G0,75 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2959 | 3plus 2XSLCY-J 0,6/1kV 3x6+3G1 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2960 | 3plus 2XSLCY-J 0,6/1kV 3x6+3G1 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2961 | 3plus 2XSLCY-J 0,6/1kV 3x10+3G1,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2962 | 3plus 2XSLCY-J 0,6/1kV 3x10+3G1,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2963 | 3plus 2XSLCY-J 0,6/1kV 3x16+3G2,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2964 | 3plus 2XSLCY-J 0,6/1kV 3x16+3G2,5 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2965 | 3plus 2XSLCY-J 0,6/1kV 3x25+3G4 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2966 | 3plus 2XSLCY-J 0,6/1kV 3x25+3G4 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2967 | 3plus 2XSLCY-J 0,6/1kV 3x35+3G6 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2968 | 3plus 2XSLCY-J 0,6/1kV 3x35+3G6 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2969 | 3plus 2XSLCY-J 0,6/1kV 3x50+3G10 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2970 | 3plus 2XSLCY-J 0,6/1kV 3x50+3G10 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2971 | 3plus 2XSLCY-J 0,6/1kV 3x70+3G10 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2972 | 3plus 2XSLCY-J 0,6/1kV 3x70+3G10 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2973 | 3plus 2XSLCY-J 0,6/1kV 3x95+3G16 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2974 | 3plus 2XSLCY-J 0,6/1kV 3x95+3G16 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2975 | 3plus 2XSLCY-J 0,6/1kV 3x120+3G16 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2976 | 3plus 2XSLCY-J 0,6/1kV 3x120+3G16 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2977 | 3plus 2XSLCY-J 0,6/1kV 3x150+3G25 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2978 | 3plus 2XSLCY-J 0,6/1kV 3x150+3G25 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2979 | 3plus 2XSLCY-J 0,6/1kV 3x185+3G35 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2980 | 3plus 2XSLCY-J 0,6/1kV 3x185+3G35 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2981 | 3plus 2XSLCY-J 0,6/1kV 3x240+3G50 | 3plus 2XSLCY-J 0,6/1 kV | |
| 2982 | 3plus 2XSLCY-J 0,6/1kV 3x240+3G50 | 3plus 2XSLCY-J 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
