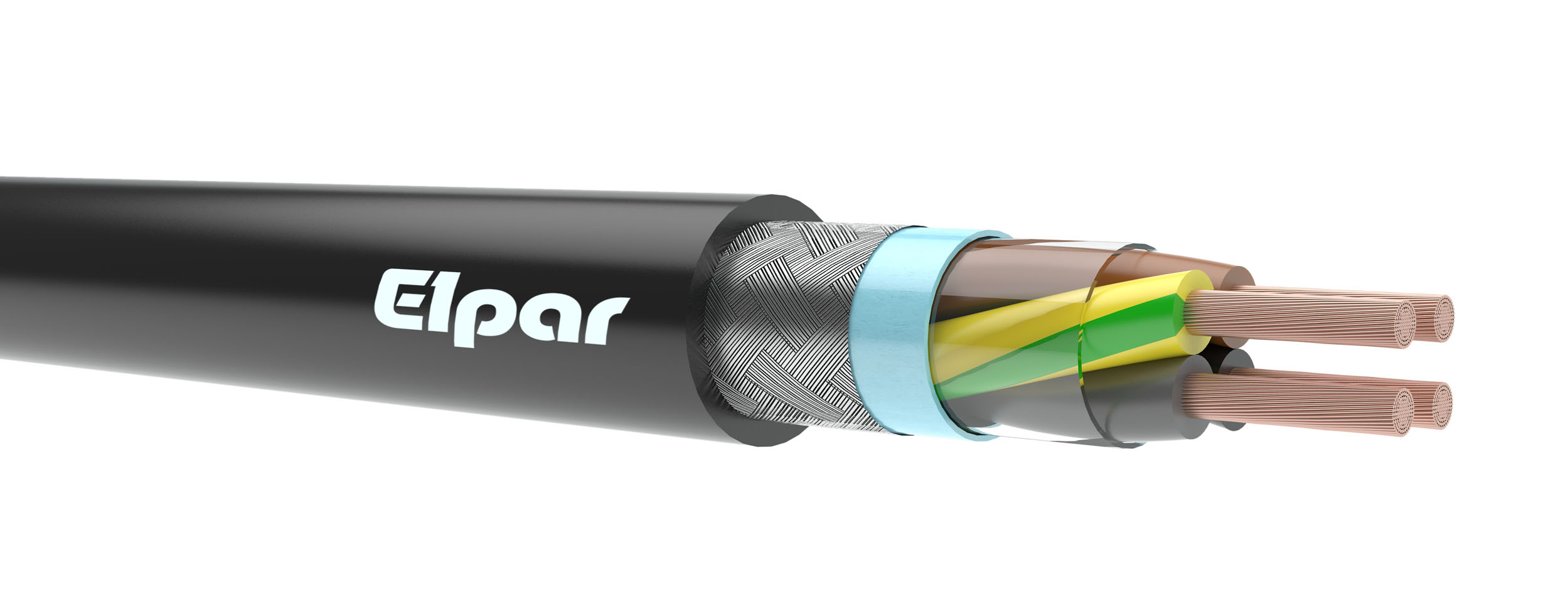

UV 2XSLCYK-J 0,6/1 kV
Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej, w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych, w powłoce zewnętrznej polwinitowej odpornej na działanie promieniowania z żyłą ochronną zielono-żółtą.
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
polietylenowa usieciowana XLPE |
|
Kolory izolacji |
czarna, szara, brązowa, zielono-żółta |
|
Ośrodek |
żyły skręcone równolegle |
|
Ekran wspólny |
oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych |
|
Powłoka |
polwinitowa PVC uniepalniona, odporna na działanie promieniowania UV, kolor czarny |
|
Temperatura pracy |
dla instalacji stałych od -30°C do +70°C dla instalacji ruchomych od -5°C do +70°C |
|
Napięcie pracy |
0,6/1 kV |
|
Promień gięcia |
średnica do 12 mm – min promień gięcia 5 x średnica kabla średnica od 12 mm do 20 mm - min promień gięcia 7,5 x średnica kabla średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla |
|
Zastosowanie
|
kable elektroenergetyczny przeznaczone do zasilania silników w napędach z przekształtnikami częstotliwości, po przez zastosowanie izolacji z polietylenu usieciowanego (XLPE) zwiększona została obciążalność prądowa kabli, dzięki podwójnemu ekranowaniu spełniają wymagania odnośnie poziomów zaburzeń radioelektrycznych i elektromagnetycznych, kable nadają się do instalowania na stałe oraz do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych, również w obiektach użyteczności publicznej, kable mogą być układane bezpośrednio w ziemi |
|
Parametry techniczne |
pojemność: żyła/żyła =70 do 250 nF/km żyła/ekran = 110 do 410 nF/km max. temperatura żyły roboczej: 70°C |
|
Pakowanie |
krążki, bębny |
|
UV 2XSLCYK–J 0,6/1 kV | |||
|---|---|---|---|
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna kabla (mm) |
Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C (A) |
Przybliżona masa kabla (kg/km) |
|
4 G 1,5 |
11,8 |
23 |
150 |
|
4 G 2,5 |
12,8 |
32 |
229 |
|
4 G 4 |
14,0 |
42 |
333 |
|
4 G 6 |
15,4 |
54 |
439 |
|
4 G 10 |
17,5 |
75 |
625 |
|
4 G 16 |
19,8 |
100 |
829 |
|
4 G 25 |
24,1 |
127 |
1334 |
|
4 G 35 |
26,5 |
158 |
1728 |
|
4 G 50 |
30,5 |
192 |
2408 |
|
4 G 70 |
35,2 |
246 |
3065 |
|
4 G 95 |
39,1 |
298 |
4171 |
|
4 G 120 |
42,4 |
346 |
5083 |
|
4 G 150 |
48,3 |
399 |
6137 |
|
4 G 185 |
53,9 |
456 |
7199 |
|
4 G 240 |
59,6 |
528 |
9604 |
