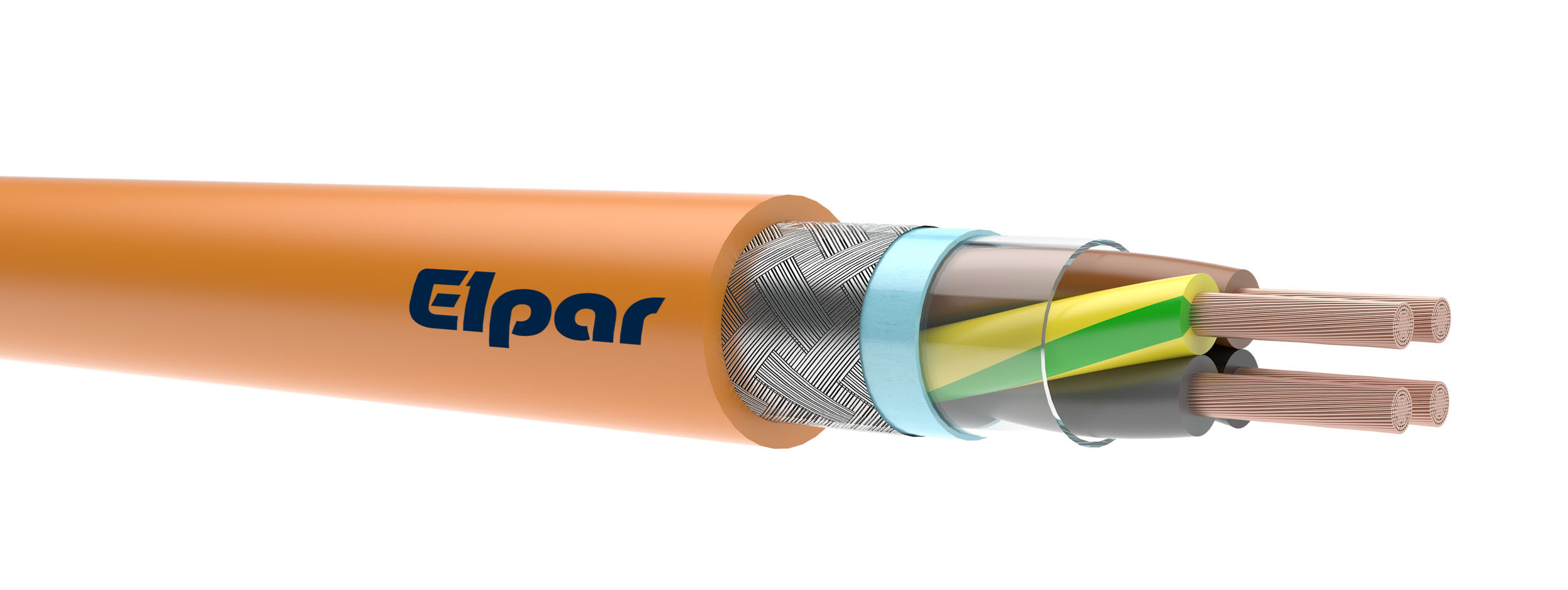

2XSLCH-J 0,6/1 kV

2XSLCH-J 0,6/1 kV

Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej usieciowanej w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych w powłoce zewnętrznej bezhalogenowej z żyłą ochronną zielono-żółtą.

BUDOWA:

Żyły

miedziane wielodrutowe kl. 5, wg PN-EN 60228

Izolacja

polietylen usieciowany XLPE

Kolory izolacji

czarna, szara, brązowa, zielono-żółta

Ośrodek

żyły skręcone równolegle

Ekran wspólny

oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych

Powłoka

specjalna bezhalogenowa, samogasnąca, nierozprzestrzeniająca płomienia, kolor pomarańczowy

Temperatura pracy

dla instalacji stałych od -30°C do +70°C

dla instalacji ruchomych od -5°C do +70°C

Napięcie pracy

0,6/1 kV

Promień gięcia

średnica do 12 mm - min promień gięcia 5 x średnica kabla

średnica od 12 mm do 20 mm - min promień gięcia 7,5 x średnica kabla

średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla

Zastosowanie



kable o specjalnej konstrukcji służą do zasilania silników z przemienników częstotliwości zachowując pełną kompatybilność elektromagnetyczną, kable nadają się do instalowania na stałe oraz do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych, również w obiektach użyteczności publicznej, kabel wykonany w całości z materiałów bezhalogenowych, nie emituje szkodliwych substancji w warunkach pożarowych, kabel nie nadaje się do układania na zewnątrz i ułożenia bezpośrednio w ziemi

Parametry techniczne

pojemność: żyła/żyła =70 do 250 nF/km

żyła/ekran = 110 do 410 nF/km

max. temperatura żyły roboczej: 70°C

Pakowanie

krążki, bębny



2XSLCH –J 0,6/1 kV

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C

(A)

Przybliżona masa kabla

(kg/km)

4 G 1,5

11,3

23

230

4 G 2,5

12,4

32

300

4 G 4

13,6

42

485

4 G 6

14,8

54

630

4 G 10

17,5

75

860

4 G 16

20,2

100

1290

4 G 25

24,8

127

1860

4 G 35

27,4

158

2610

4 G 50

32,0

192

2950

4 G 70

37,1

246

3950

4 G 95

41,6

298

5300

4 G 120

45,2

346

6600

4 G 150

52,0

399

7040

4 G 185

58,1

456

8360

4 G 240

66,1

528

11292



Warianty / Variants (30)

IDWariantSymbolPDF
28932XSLCH-J 0,6/1kV 4G1,52XSLCH-J 0,6/1 kV
28942XSLCH-J 0,6/1kV 4G1,52XSLCH-J 0,6/1 kV
28952XSLCH-J 0,6/1kV 4G2,52XSLCH-J 0,6/1 kV
28962XSLCH-J 0,6/1kV 4G2,52XSLCH-J 0,6/1 kV
28972XSLCH-J 0,6/1kV 4G42XSLCH-J 0,6/1 kV
28982XSLCH-J 0,6/1kV 4G42XSLCH-J 0,6/1 kV
28992XSLCH-J 0,6/1kV 4G62XSLCH-J 0,6/1 kV
29002XSLCH-J 0,6/1kV 4G62XSLCH-J 0,6/1 kV
29012XSLCH-J 0,6/1kV 4G102XSLCH-J 0,6/1 kV
29022XSLCH-J 0,6/1kV 4G102XSLCH-J 0,6/1 kV
29032XSLCH-J 0,6/1kV 4G162XSLCH-J 0,6/1 kV
29042XSLCH-J 0,6/1kV 4G162XSLCH-J 0,6/1 kV
29052XSLCH-J 0,6/1kV 4G252XSLCH-J 0,6/1 kV
29062XSLCH-J 0,6/1kV 4G252XSLCH-J 0,6/1 kV
29072XSLCH-J 0,6/1kV 4G352XSLCH-J 0,6/1 kV
29082XSLCH-J 0,6/1kV 4G352XSLCH-J 0,6/1 kV
29092XSLCH-J 0,6/1kV 4G502XSLCH-J 0,6/1 kV
29102XSLCH-J 0,6/1kV 4G502XSLCH-J 0,6/1 kV
29112XSLCH-J 0,6/1kV 4G702XSLCH-J 0,6/1 kV
29122XSLCH-J 0,6/1kV 4G702XSLCH-J 0,6/1 kV
29132XSLCH-J 0,6/1kV 4G952XSLCH-J 0,6/1 kV
29142XSLCH-J 0,6/1kV 4G952XSLCH-J 0,6/1 kV
29152XSLCH-J 0,6/1kV 4G1202XSLCH-J 0,6/1 kV
29162XSLCH-J 0,6/1kV 4G1202XSLCH-J 0,6/1 kV
29172XSLCH-J 0,6/1kV 4G1502XSLCH-J 0,6/1 kV
29182XSLCH-J 0,6/1kV 4G1502XSLCH-J 0,6/1 kV
29192XSLCH-J 0,6/1kV 4G1852XSLCH-J 0,6/1 kV
29202XSLCH-J 0,6/1kV 4G1852XSLCH-J 0,6/1 kV
29212XSLCH-J 0,6/1kV 4G2402XSLCH-J 0,6/1 kV
29222XSLCH-J 0,6/1kV 4G2402XSLCH-J 0,6/1 kV

Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
