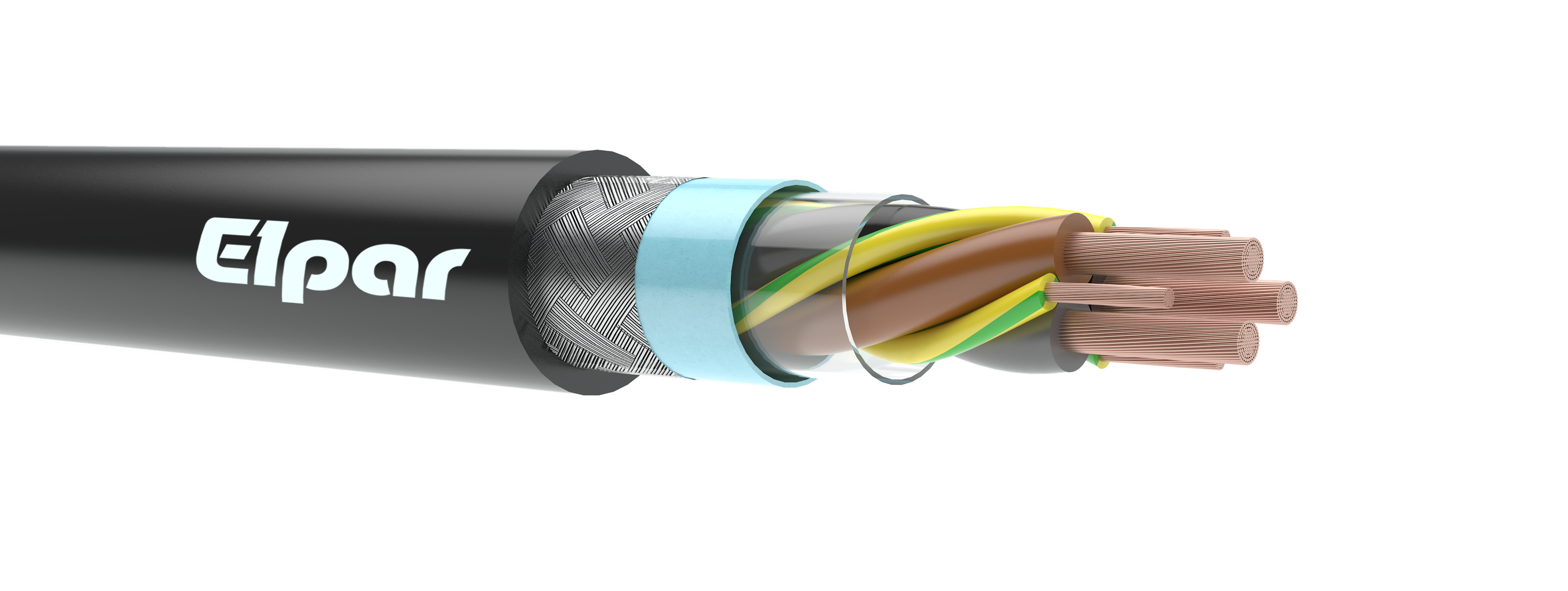

UV 3plus 2YSLCYK-J 0,6/1 kV
Силовой гибкий кабель, электромагнетически совместный, с защитной желто-зеленой жилой, медный, многопроволочный, с изоляцией из полиэтилена, с совместном экраном на сердечнике из ленты покрытой алюминием и с оплеткой из медных проволок, с наружной оболочкой из поливинилхлорида.
|
СТРОЕНИЕ: |
|
|
Жилы |
медные многопроволочные кл. 5, PN-EN 60228 |
|
Изоляция |
специальный полиэтилен PE |
|
Цвета изоляции |
черная, серая, коричневая, 3 х желто-зеленая |
|
Сердечник |
жилы скручены параллельно |
|
Совместный экран |
оплетка из полиэстровой ленты покрытой алюминием и с оплеткой из медных луженых проволок |
|
Оболочка |
специальный поливинилхлорид ПВХ, негорючий, нераспространяющий горение, самотущительный, индекс кислорода >29, черный цвет |
|
Температура работы |
для перманентной установки от -30°C до +70°C для подвижных проводок от -5°C до +70°C |
|
Напряжение |
0,6/1 kV |
|
Радиус изгиба |
диаметр от 12 мм - мин радиус изгиба 5 x диаметр кабеля диаметр от 12 мм до 20 мм – мин радиус изгиба 7,5 x диаметр кабеля диаметр выше 20 мм - мин радиус изгиба 10 x диаметр кабеля |
|
Применение |
кабели специальной конструкции преднозначены для питания двигателей из инверторов, сохраняя полную электромагнетическую совместимость, которые можно использовать для перманентной установки и в подвижных соединениях в промышленных электрооборудованиях, технологических линиях, машинах работающих в сухих и влажных помещениях, в зданиях общего пользования, симметрическая конструкция провода (3+3PE) гарантирует симметрию напряжений питающих на сжимах двигателя, кабели можно устанавливать непосредственно в земле |
|
Техническая характеристика |
емкость: жила/жила =70 до 250 nF/км жила/экран = 110 до 410 nF/км макс. температура рабочей жили: 70°C |
|
Упаковка |
бухты, барабаны |
|
UV 3plus-2YSLCYK-J 0,6/1 KV |
|||
|
Количество и номинальное сечение жил (х x мм²) |
Приблизительное наружное сечение провода (мм) |
Нагрузка для отдельного кабеля в воздухе в темп. 30°C (A) |
Ориентировочная масса провода [кг/мм] |
|
3 x 1,5 + 3 G 0,25 |
11,1 |
18 |
146 |
|
3 x 2,5 + 3 G 0,5 |
12,1 |
26 |
225 |
|
3 x 4 + 3 G 0,75 |
13,3 |
34 |
329 |
|
3 x 6 + 3 G 1 |
14,7 |
44 |
435 |
|
3 x 10 + 3 G 1,5 |
16,8 |
61 |
621 |
|
3 x 16 + 3 G 2,5 |
19,1 |
82 |
825 |
|
3 x 25 + 3 G 4 |
23,4 |
108 |
1330 |
|
3 x 35 + 3 G 6 |
25,8 |
135 |
1724 |
|
3 x 50 + 3 G 10 |
29,8 |
168 |
2404 |
|
3 x 70 + 3 G 10 |
34,5 |
207 |
3061 |
|
3 x 95 + 3 G 16 |
38,4 |
250 |
4167 |
|
3 x 120 + 3 G 16 |
41,7 |
292 |
5079 |
|
3 x 150 + 3 G 25 |
47,6 |
335 |
6133 |
|
3 x 185 + 3 G 35 |
53,2 |
385 |
7195 |
|
3 x 240 + 3 G 50 |
58,9 |
453 |
9600 |
Warianty / Variants (30)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 2803 | UV 3plus 2YSLCYK-J 0,6/1kV 3x1,5+3G0,25 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2804 | UV 3plus 2YSLCYK-J 0,6/1kV 3x1,5+3G0,25 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2805 | UV 3plus 2YSLCYK-J 0,6/1kV 3x2,5+3G0,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2806 | UV 3plus 2YSLCYK-J 0,6/1kV 3x2,5+3G0,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2807 | UV 3plus 2YSLCYK-J 0,6/1kV 3x4+3G0,75 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2808 | UV 3plus 2YSLCYK-J 0,6/1kV 3x4+3G0,75 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2809 | UV 3plus 2YSLCYK-J 0,6/1kV 3x6+3G1 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2810 | UV 3plus 2YSLCYK-J 0,6/1kV 3x6+3G1 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2811 | UV 3plus 2YSLCYK-J 0,6/1kV 3x10+3G1,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2812 | UV 3plus 2YSLCYK-J 0,6/1kV 3x10+3G1,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2813 | UV 3plus 2YSLCYK-J 0,6/1kV 3x16+3G2,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2814 | UV 3plus 2YSLCYK-J 0,6/1kV 3x16+3G2,5 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2815 | UV 3plus 2YSLCYK-J 0,6/1kV 3x25+3G4 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2816 | UV 3plus 2YSLCYK-J 0,6/1kV 3x25+3G4 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2817 | UV 3plus 2YSLCYK-J 0,6/1kV 3x35+3G6 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2818 | UV 3plus 2YSLCYK-J 0,6/1kV 3x35+3G6 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2819 | UV 3plus 2YSLCYK-J 0,6/1kV 3x50+3G10 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2820 | UV 3plus 2YSLCYK-J 0,6/1kV 3x50+3G10 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2821 | UV 3plus 2YSLCYK-J 0,6/1kV 3x70+3G10 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2822 | UV 3plus 2YSLCYK-J 0,6/1kV 3x70+3G10 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2823 | UV 3plus 2YSLCYK-J 0,6/1kV 3x95+3G16 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2824 | UV 3plus 2YSLCYK-J 0,6/1kV 3x95+3G16 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2825 | UV 3plus 2YSLCYK-J 0,6/1kV 3x120+3G16 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2826 | UV 3plus 2YSLCYK-J 0,6/1kV 3x120+3G16 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2827 | UV 3plus 2YSLCYK-J 0,6/1kV 3x150+3G25 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2828 | UV 3plus 2YSLCYK-J 0,6/1kV 3x150+3G25 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2829 | UV 3plus 2YSLCYK-J 0,6/1kV 3x185+3G35 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2830 | UV 3plus 2YSLCYK-J 0,6/1kV 3x185+3G35 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2831 | UV 3plus 2YSLCYK-J 0,6/1kV 3x240+3G50 | UV 3plus 2YSLCYK-J 0,6/1 kV | |
| 2832 | UV 3plus 2YSLCYK-J 0,6/1kV 3x240+3G50 | UV 3plus 2YSLCYK-J 0,6/1 kV |
