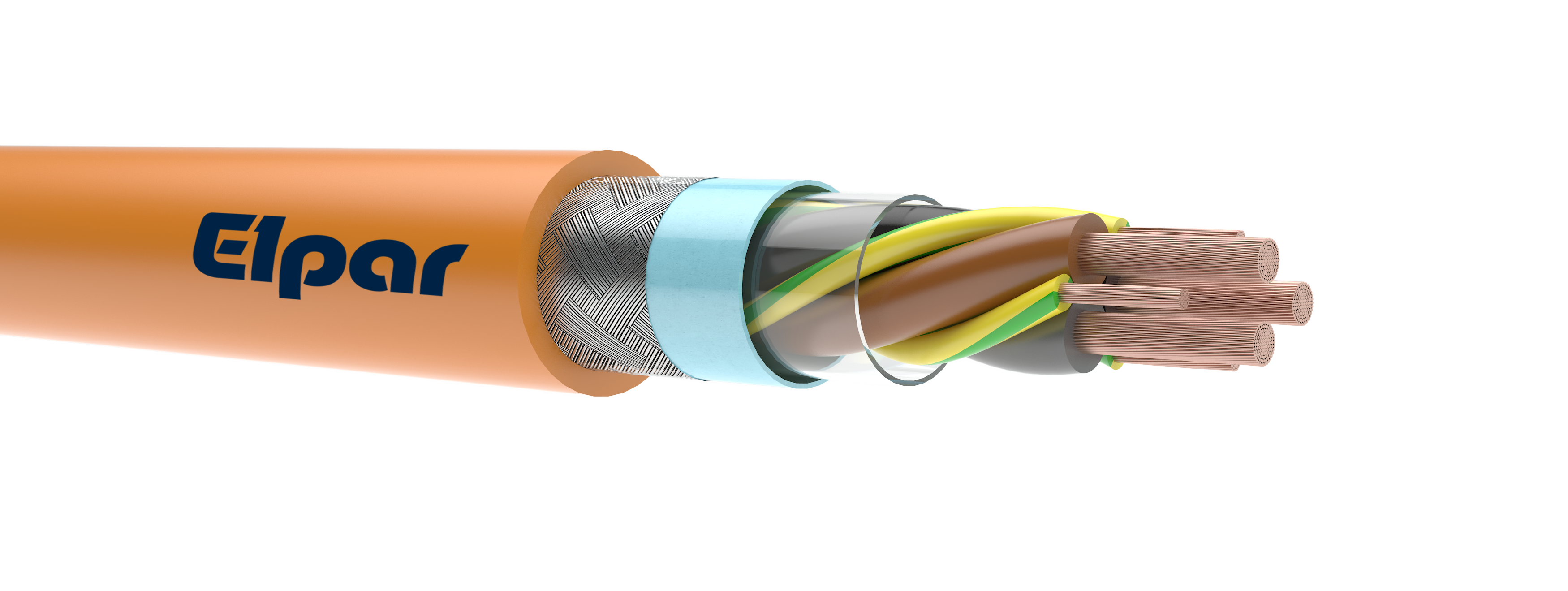

3plus 2YSLCH-J 0,6/1 kV
Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej (2Y), w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych (LC), w powłoce zewnętrznej bezhalogenowej (H) z żyłą ochronną zielono-żółtą (J) symetryczna konstrukcja żył (3 plus).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
specjalna polietylenowa PE |
|
Kolory izolacji |
czarna, szara, brązowa, 3 x zielono-żółta |
|
Ośrodek |
żyły skręcone równolegle |
|
Ekran wspólny |
oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych |
|
Powłoka |
specjalna bezhalogenowa, samogasnąca i nierozprzestrzeniająca płomienia, kolor pomarańczowy |
|
Temperatura pracy |
dla instalacji stałych od -30°C do +70°C dla instalacji ruchomych od -5°C do +70°C |
|
Napięcie pracy |
0,6/1 kV |
|
Promień gięcia |
średnica od 12 mm do 20 mm - min promień gięcia 7,5 x średnica kabla średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla |
|
Zastosowanie
|
kable o specjalnej konstrukcji służą do zasilania silników z przemienników częstotliwości zachowując pełną kompatybilność elektromagnetyczną, kable nadają się do instalowania na stałe oraz do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych, również w obiektach użyteczności publicznej, kabel wykonany w całości z materiałów bezhalogenowych, nie emituje szkodliwych substancji w warunkach pożarowych, symetryczna budowa kabla (3+3PE) zapewnia symetrię napięć zasilających na zaciskach silnika |
|
Parametry techniczne |
pojemność: żyła/żyła =70 do 250 nF/km żyła/ekran = 110 do 410 nF/km max. temperatura żyły roboczej: 70°C |
|
Pakowanie |
krążki, bębny |
|
3plus 2YSLCH-J 0,6/1 kV | |||
|---|---|---|---|
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna kabla (mm) |
Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C (A) |
Orientacyjna masa kabla (kg/km) |
|
3 x 1,5 + 3 G 0,25 |
10,5 |
18 |
140 |
|
3 x 2,5 + 3 G 0,5 |
11,5 |
26 |
219 |
|
3 x 4 + 3 G 0,75 |
12,7 |
34 |
323 |
|
3 x 6 + 3 G 1 |
14,1 |
44 |
429 |
|
3 x 10 + 3 G 1,5 |
16,2 |
61 |
615 |
|
3 x 16 + 3 G 2,5 |
18,5 |
82 |
819 |
|
3 x 25 + 3 G 4 |
22,8 |
108 |
1324 |
|
3 x 35 + 3 G 6 |
25,2 |
135 |
1718 |
|
3 x 50 + 3 G 10 |
29,2 |
168 |
2398 |
|
3 x 70 + 3 G 10 |
33,9 |
207 |
3055 |
|
3 x 95 + 3 G 16 |
37,8 |
250 |
4161 |
|
3 x 120 + 3 G 16 |
41,1 |
292 |
5073 |
|
3 x 150 + 3 G 25 |
47,0 |
335 |
6127 |
|
3 x 185 + 3 G 35 |
52,6 |
385 |
7189 |
|
3 x 240 + 3 G 50 |
58,3 |
453 |
9594 |
Warianty / Variants (30)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 2773 | 3plus 2YSLCH-J 0,6/1kV 3x1,5+3G0,25 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2774 | 3plus 2YSLCH-J 0,6/1kV 3x1,5+3G0,25 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2775 | 3plus 2YSLCH-J 0,6/1kV 3x2,5+3G0,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2776 | 3plus 2YSLCH-J 0,6/1kV 3x2,5+3G0,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2777 | 3plus 2YSLCH-J 0,6/1kV 3x4+3G0,75 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2778 | 3plus 2YSLCH-J 0,6/1kV 3x4+3G0,75 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2779 | 3plus 2YSLCH-J 0,6/1kV 3x6+3G1 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2780 | 3plus 2YSLCH-J 0,6/1kV 3x6+3G1 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2781 | 3plus 2YSLCH-J 0,6/1kV 3x10+3G1,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2782 | 3plus 2YSLCH-J 0,6/1kV 3x10+3G1,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2783 | 3plus 2YSLCH-J 0,6/1kV 3x16+3G2,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2784 | 3plus 2YSLCH-J 0,6/1kV 3x16+3G2,5 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2785 | 3plus 2YSLCH-J 0,6/1kV 3x25+3G4 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2786 | 3plus 2YSLCH-J 0,6/1kV 3x25+3G4 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2787 | 3plus 2YSLCH-J 0,6/1kV 3x35+3G6 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2788 | 3plus 2YSLCH-J 0,6/1kV 3x35+3G6 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2789 | 3plus 2YSLCH-J 0,6/1kV 3x50+3G10 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2790 | 3plus 2YSLCH-J 0,6/1kV 3x50+3G10 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2791 | 3plus 2YSLCH-J 0,6/1kV 3x70+3G10 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2792 | 3plus 2YSLCH-J 0,6/1kV 3x70+3G10 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2793 | 3plus 2YSLCH-J 0,6/1kV 3x95+3G16 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2794 | 3plus 2YSLCH-J 0,6/1kV 3x95+3G16 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2795 | 3plus 2YSLCH-J 0,6/1kV 3x120+3G16 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2796 | 3plus 2YSLCH-J 0,6/1kV 3x120+3G16 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2797 | 3plus 2YSLCH-J 0,6/1kV 3x150+3G25 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2798 | 3plus 2YSLCH-J 0,6/1kV 3x150+3G25 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2799 | 3plus 2YSLCH-J 0,6/1kV 3x185+3G35 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2800 | 3plus 2YSLCH-J 0,6/1kV 3x185+3G35 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2801 | 3plus 2YSLCH-J 0,6/1kV 3x240+3G50 | 3plus 2YSLCH-J 0,6/1 kV | |
| 2802 | 3plus 2YSLCH-J 0,6/1kV 3x240+3G50 | 3plus 2YSLCH-J 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
