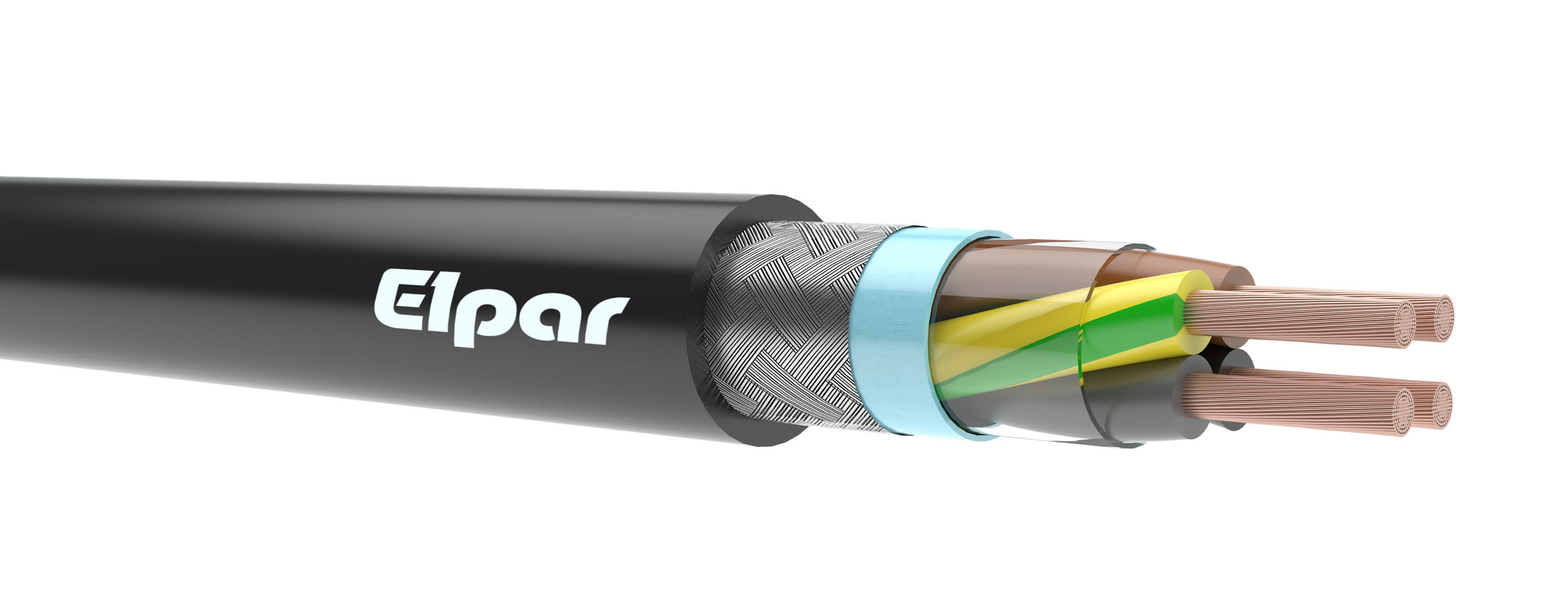

UV 2YSLCYK-J 0,6/1 kV

UV 2YSLCYK-J 0,6/1 kV

Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej, w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych, w powłoce zewnętrznej polwinitowej wzmocnionej odpornej na działanie promieniowania z żyłą ochronną zielono-żółtą.

BUDOWA:

Żyły

miedziane wielodrutowe kl. 5, wg PN-EN 60228

Izolacja

specjalna polietylenowa PE

Kolory izolacji

czarna, szara, brązowa, zielono-żółta

Ośrodek

żyły skręcone równolegle

Ekran wspólny

oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych

Powłoka

polwinitowa PVC uniepalniona, odporna na działanie promieniowania UV, kolor czarny

Temperatura pracy

dla instalacji stałych od -30°C do +70°C

dla instalacji ruchomych od -5°C do +70°C

Napięcie pracy

0,6/1 kV

Promień gięcia

średnica do 20 mm - min promień gięcia 7,5 x średnica kabla

średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla

Zastosowanie



kable elektroenergetyczny przeznaczone do zasilania silników w napędach z przekształtnikami częstotliwości, dzięki podwójnemu ekranowaniu spełniają wymagania odnośnie poziomów zaburzeń radioelektrycznych i elektromagnetycznych, kable mogą być układane bezpośrednio w ziemi

Parametry techniczne

pojemność: żyła/żyła =70 do 250 nF/km

żyła/ekran = 110 do 410 nF/km

max. temperatura żyły roboczej: 70°C

Pakowanie

krążki, bębny



UV 2YSLCYK–J 0,6/1 kV

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C

(A)

Przybliżona masa kabla

(kg/km)

4 G 1,5

12,4

18

232

4 G 2,5

13,4

26

303

4 G 4

14,8

34

486

4 G 6

16,1

44

645

4 G 10

18,9

61

865

4 G 16

21,6

82

1292

4 G 25

26,1

108

1864

4 G 35

30,0

135

2610

4 G 50

33,3

168

2953

4 G 70

38,5

207

3954

4 G 95

43,1

250

5300

4 G 120

46,8

292

6600

4 G 150

53,8

335

7040

4 G 185

60,1

385

8390

4 G 240

66,6

453

11292



Warianty / Variants (30)

IDWariantSymbolPDF
2683UV 2YSLCYK-J 0,6/1kV 4G1,5UV 2YSLCYK-J 0,6/1 kV
2684UV 2YSLCYK-J 0,6/1kV 4G1,5UV 2YSLCYK-J 0,6/1 kV
2685UV 2YSLCYK-J 0,6/1kV 4G2,5UV 2YSLCYK-J 0,6/1 kV
2686UV 2YSLCYK-J 0,6/1kV 4G2,5UV 2YSLCYK-J 0,6/1 kV
2687UV 2YSLCYK-J 0,6/1kV 4G4UV 2YSLCYK-J 0,6/1 kV
2688UV 2YSLCYK-J 0,6/1kV 4G4UV 2YSLCYK-J 0,6/1 kV
2689UV 2YSLCYK-J 0,6/1kV 4G6UV 2YSLCYK-J 0,6/1 kV
2690UV 2YSLCYK-J 0,6/1kV 4G6UV 2YSLCYK-J 0,6/1 kV
2691UV 2YSLCYK-J 0,6/1kV 4G10UV 2YSLCYK-J 0,6/1 kV
2692UV 2YSLCYK-J 0,6/1kV 4G10UV 2YSLCYK-J 0,6/1 kV
2693UV 2YSLCYK-J 0,6/1kV 4G16UV 2YSLCYK-J 0,6/1 kV
2694UV 2YSLCYK-J 0,6/1kV 4G16UV 2YSLCYK-J 0,6/1 kV
2695UV 2YSLCYK-J 0,6/1kV 4G25UV 2YSLCYK-J 0,6/1 kV
2696UV 2YSLCYK-J 0,6/1kV 4G25UV 2YSLCYK-J 0,6/1 kV
2697UV 2YSLCYK-J 0,6/1kV 4G35UV 2YSLCYK-J 0,6/1 kV
2698UV 2YSLCYK-J 0,6/1kV 4G35UV 2YSLCYK-J 0,6/1 kV
2699UV 2YSLCYK-J 0,6/1kV 4G50UV 2YSLCYK-J 0,6/1 kV
2700UV 2YSLCYK-J 0,6/1kV 4G50UV 2YSLCYK-J 0,6/1 kV
2701UV 2YSLCYK-J 0,6/1kV 4G70UV 2YSLCYK-J 0,6/1 kV
2702UV 2YSLCYK-J 0,6/1kV 4G70UV 2YSLCYK-J 0,6/1 kV
2703UV 2YSLCYK-J 0,6/1kV 4G95UV 2YSLCYK-J 0,6/1 kV
2704UV 2YSLCYK-J 0,6/1kV 4G95UV 2YSLCYK-J 0,6/1 kV
2705UV 2YSLCYK-J 0,6/1kV 4G120UV 2YSLCYK-J 0,6/1 kV
2706UV 2YSLCYK-J 0,6/1kV 4G120UV 2YSLCYK-J 0,6/1 kV
2707UV 2YSLCYK-J 0,6/1kV 4G150UV 2YSLCYK-J 0,6/1 kV
2708UV 2YSLCYK-J 0,6/1kV 4G150UV 2YSLCYK-J 0,6/1 kV
2709UV 2YSLCYK-J 0,6/1kV 4G185UV 2YSLCYK-J 0,6/1 kV
2710UV 2YSLCYK-J 0,6/1kV 4G185UV 2YSLCYK-J 0,6/1 kV
2711UV 2YSLCYK-J 0,6/1kV 4G240UV 2YSLCYK-J 0,6/1 kV
2712UV 2YSLCYK-J 0,6/1kV 4G240UV 2YSLCYK-J 0,6/1 kV
