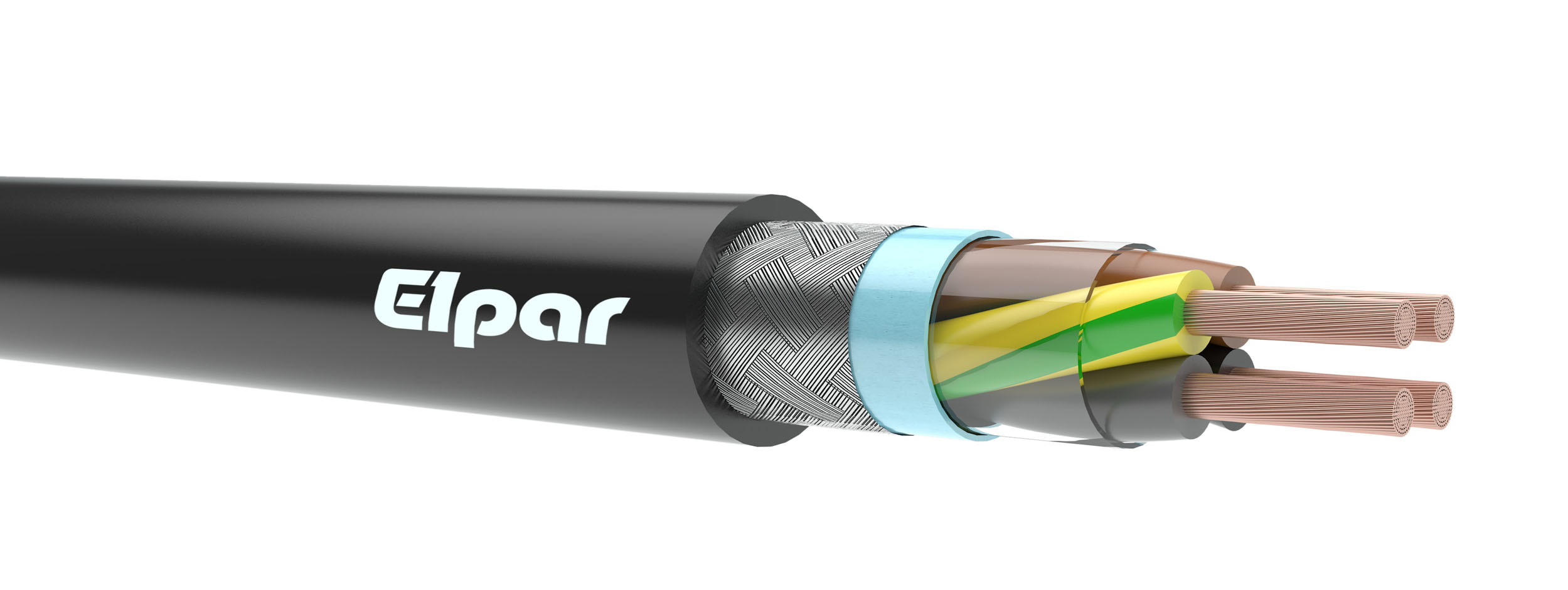

2YSLCYn-J 0,6/1 kV

2YSLCYn-J 0,6/1 kV

Kabel elektroenergetyczny z żyłami miedzianymi wielodrutowymi o izolacji polietylenowej (2Y), w ekranie wspólnym na ośrodku z taśmy z tworzywa pokrytej aluminium i oplotu z drutów miedzianych (LC), w powłoce zewnętrznej polwinitowej uniepalnionej (Yn) z żyłą ochronną zielono-żółtą (J).

BUDOWA:

Żyły

miedziane wielodrutowe kl. 5, wg PN-EN 60228

Izolacja

specjalna polietylenowa PE

Kolory izolacji

czarna, szara, brązowa, zielono-żółta

Ośrodek

żyły skręcone równolegle

Ekran wspólny

oplot z taśmy poliestrowej pokrytej warstwą aluminium i oplocie z drutów miedzianych ocynowanych

Powłoka

specjalna polwinitowa PVC uniepalniona, kolor czarny

Temperatura pracy

dla instalacji stałych od -30°C do +70°C

dla instalacji ruchomych od -5°C do +70°C

Napięcie pracy

0,6/1 kV

Promień gięcia

średnica do 12 mm - min promień gięcia 5 x średnica kabla

średnica od 12 mm do 20 mm - min promień gięcia 7,5 x średnica kabla

średnica powyżej 20 mm - min promień gięcia 10 x średnica kabla

Zastosowanie



kable elektroenergetyczny przeznaczone do zasilania silników w napędach z przekształtnikami częstotliwości, dzięki podwójnemu ekranowaniu spełniają wymagania odnośnie poziomów zaburzeń radioelektrycznych i elektromagnetycznych

Parametry techniczne

pojemność: żyła/żyła =70 do 250 nF/km

żyła/ekran = 110 do 410 nF/km

max. temperatura żyły roboczej: 70°C

Pakowanie

krążki, bębny



2YSLCYn–J 0,6/1 kV

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Obciążalność prądowa pojedynczego kabla w powietrzu w temp 30°C

(A)

Przybliżona masa kabla

(kg/km)

4 G 1,5

10,8

18

232

4 G 2,5

12,5

26

303

4 G 4

14,8

34

486

4 G 6

16,7

44

645

4 G 10

20,4

61

865

4 G 16

23,8

82

1292

4 G 25

27,4

108

1864

4 G 35

27,4

135

2610

4 G 50

32,2

168

2953

4 G 70

37,1

207

3954

4 G 95

41,6

250

5300

4 G 120

45,2

292

6600

4 G 150

52,0

335

7040

4 G 185

58,1

385

8360

4 G 240

66,1

453

11292



Warianty / Variants (30)

IDWariantSymbolPDF
26232YSLCYn-J 0,6/1kV 4G1,52YSLCYn-J 0,6/1 kV
26242YSLCYn-J 0,6/1kV 4G1,52YSLCYn-J 0,6/1 kV
26252YSLCYn-J 0,6/1kV 4G2,52YSLCYn-J 0,6/1 kV
26262YSLCYn-J 0,6/1kV 4G2,52YSLCYn-J 0,6/1 kV
26272YSLCYn-J 0,6/1kV 4G42YSLCYn-J 0,6/1 kV
26282YSLCYn-J 0,6/1kV 4G42YSLCYn-J 0,6/1 kV
26292YSLCYn-J 0,6/1kV 4G62YSLCYn-J 0,6/1 kV
26302YSLCYn-J 0,6/1kV 4G62YSLCYn-J 0,6/1 kV
26312YSLCYn-J 0,6/1kV 4G102YSLCYn-J 0,6/1 kV
26322YSLCYn-J 0,6/1kV 4G102YSLCYn-J 0,6/1 kV
26332YSLCYn-J 0,6/1kV 4G162YSLCYn-J 0,6/1 kV
26342YSLCYn-J 0,6/1kV 4G162YSLCYn-J 0,6/1 kV
26352YSLCYn-J 0,6/1kV 4G252YSLCYn-J 0,6/1 kV
26362YSLCYn-J 0,6/1kV 4G252YSLCYn-J 0,6/1 kV
26372YSLCYn-J 0,6/1kV 4G352YSLCYn-J 0,6/1 kV
26382YSLCYn-J 0,6/1kV 4G352YSLCYn-J 0,6/1 kV
26392YSLCYn-J 0,6/1kV 4G502YSLCYn-J 0,6/1 kV
26402YSLCYn-J 0,6/1kV 4G502YSLCYn-J 0,6/1 kV
26412YSLCYn-J 0,6/1kV 4G702YSLCYn-J 0,6/1 kV
26422YSLCYn-J 0,6/1kV 4G702YSLCYn-J 0,6/1 kV
26432YSLCYn-J 0,6/1kV 4G952YSLCYn-J 0,6/1 kV
26442YSLCYn-J 0,6/1kV 4G952YSLCYn-J 0,6/1 kV
26452YSLCYn-J 0,6/1kV 4G1202YSLCYn-J 0,6/1 kV
26462YSLCYn-J 0,6/1kV 4G1202YSLCYn-J 0,6/1 kV
26472YSLCYn-J 0,6/1kV 4G1502YSLCYn-J 0,6/1 kV
26482YSLCYn-J 0,6/1kV 4G1502YSLCYn-J 0,6/1 kV
26492YSLCYn-J 0,6/1kV 4G1852YSLCYn-J 0,6/1 kV
26502YSLCYn-J 0,6/1kV 4G1852YSLCYn-J 0,6/1 kV
26512YSLCYn-J 0,6/1kV 4G2402YSLCYn-J 0,6/1 kV
26522YSLCYn-J 0,6/1kV 4G2402YSLCYn-J 0,6/1 kV

Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
