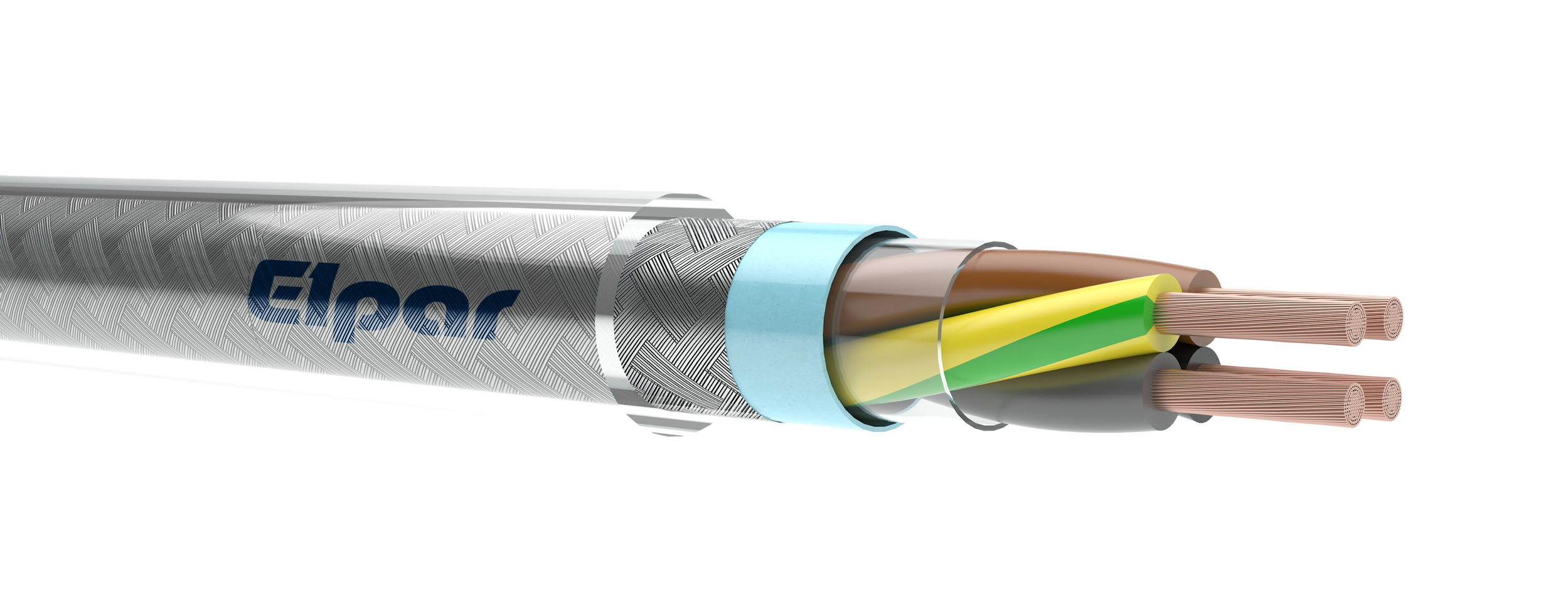

2YSLCY-J 0,6/1 kV

2YSLCY-J 0,6/1 kV

Силовой кабель с медными жилами, многопроволочный, с полиэтиленовой изоляцией (2Y), с совместном экраном на сердечнике из ленты покрытой алюминием и с оплеткой из медных проволок (LC), с наружной оболочкой из прозрачного поливинилхлорида (Y) с защитной желто-зеленой жилой (J).

СТРОЕНИЕ:

Жилы

медные многопроволочные кл. 5, PN-EN 60228

Изоляция

специальный полиэтилен PE

Цвета изоляции

черная, серая, коричневая, желто-зеленая

Сердечник

жилы скручены параллельно

Совместный экран

оплетка из полиэстровой ленты покрытой алюминием и с оплеткой из медных луженых проволок

Оболочка

специальный поливинилхлорид ПВХ, прозрачный

Температура работы

для перманентной установки от -30°C до +70°C

для подвижных проводок от -5°C до +70°C

Напряжение

0,6/1 kV

Радиус изгиба

диаметр от 12 мм - мин радиус изгиба 5 x  диаметр кабеля

диаметр от 12 мм до 20 мм – мин радиус изгиба 7,5 x диаметр кабеля

диаметр выше 20 мм - мин радиус изгиба 10 x  диаметр кабеля

Применение

силовой кабел преднозначеный для питания двигателей в приводах с инвертором, благодаря двойному экрану соответствуют требованиям по уровне радиоэлектрических и электромагнитных расстройств

Техническая характеристика

емкость: жила/жила =70 до 250 nF/км

жила/экран = 110 до 410 nF/км

макс. температура рабочей жили : 70°C

Упаковка

бухты, барабаны



2YSLCY-J 0,6/1 kV

Количество и номинальное сечение жил

 (х x mm²)

Приблизительное наружное сечение провода

 (мм)

Нагрузка для отдельного кабеля в воздухе в темп. 30°C

(A)

Ориентировочная масса провода

[кг/мм]

4 G 1,5

10,8

18

232

4 G 2,5

12,5

26

303

4 G 4

14,8

34

486

4 G 6

16,7

44

645

4 G 10

20,4

61

865

4 G 16

23,8

82

1292

4 G 25

27,4

108

1864

4 G 35

27,4

135

2610

4 G 50

32,2

168

2953

4 G 70

37,1

207

3954

4 G 95

41,6

250

5300

4 G 120

45,2

292

6600

4 G 150

52,0

335

7040

4 G 185

58,1

385

8360

4 G 240

66,1

453

11292

Warianty / Variants (30)

IDWariantSymbolPDF
25932YSLCY-J 0,6/1kV 4G1,52YSLCY-J 0,6/1 kV
25942YSLCY-J 0,6/1kV 4G1,52YSLCY-J 0,6/1 kV
25952YSLCY-J 0,6/1kV 4G2,52YSLCY-J 0,6/1 kV
25962YSLCY-J 0,6/1kV 4G2,52YSLCY-J 0,6/1 kV
25972YSLCY-J 0,6/1kV 4G42YSLCY-J 0,6/1 kV
25982YSLCY-J 0,6/1kV 4G42YSLCY-J 0,6/1 kV
25992YSLCY-J 0,6/1kV 4G62YSLCY-J 0,6/1 kV
26002YSLCY-J 0,6/1kV 4G62YSLCY-J 0,6/1 kV
26012YSLCY-J 0,6/1kV 4G102YSLCY-J 0,6/1 kV
26022YSLCY-J 0,6/1kV 4G102YSLCY-J 0,6/1 kV
26032YSLCY-J 0,6/1kV 4G162YSLCY-J 0,6/1 kV
26042YSLCY-J 0,6/1kV 4G162YSLCY-J 0,6/1 kV
26052YSLCY-J 0,6/1kV 4G252YSLCY-J 0,6/1 kV
26062YSLCY-J 0,6/1kV 4G252YSLCY-J 0,6/1 kV
26072YSLCY-J 0,6/1kV 4G352YSLCY-J 0,6/1 kV
26082YSLCY-J 0,6/1kV 4G352YSLCY-J 0,6/1 kV
26092YSLCY-J 0,6/1kV 4G502YSLCY-J 0,6/1 kV
26102YSLCY-J 0,6/1kV 4G502YSLCY-J 0,6/1 kV
26112YSLCY-J 0,6/1kV 4G702YSLCY-J 0,6/1 kV
26122YSLCY-J 0,6/1kV 4G702YSLCY-J 0,6/1 kV
26132YSLCY-J 0,6/1kV 4G952YSLCY-J 0,6/1 kV
26142YSLCY-J 0,6/1kV 4G952YSLCY-J 0,6/1 kV
26152YSLCY-J 0,6/1kV 4G1202YSLCY-J 0,6/1 kV
26162YSLCY-J 0,6/1kV 4G1202YSLCY-J 0,6/1 kV
26172YSLCY-J 0,6/1kV 4G1502YSLCY-J 0,6/1 kV
26182YSLCY-J 0,6/1kV 4G1502YSLCY-J 0,6/1 kV
26192YSLCY-J 0,6/1kV 4G1852YSLCY-J 0,6/1 kV
26202YSLCY-J 0,6/1kV 4G1852YSLCY-J 0,6/1 kV
26212YSLCY-J 0,6/1kV 4G2402YSLCY-J 0,6/1 kV
26222YSLCY-J 0,6/1kV 4G2402YSLCY-J 0,6/1 kV
