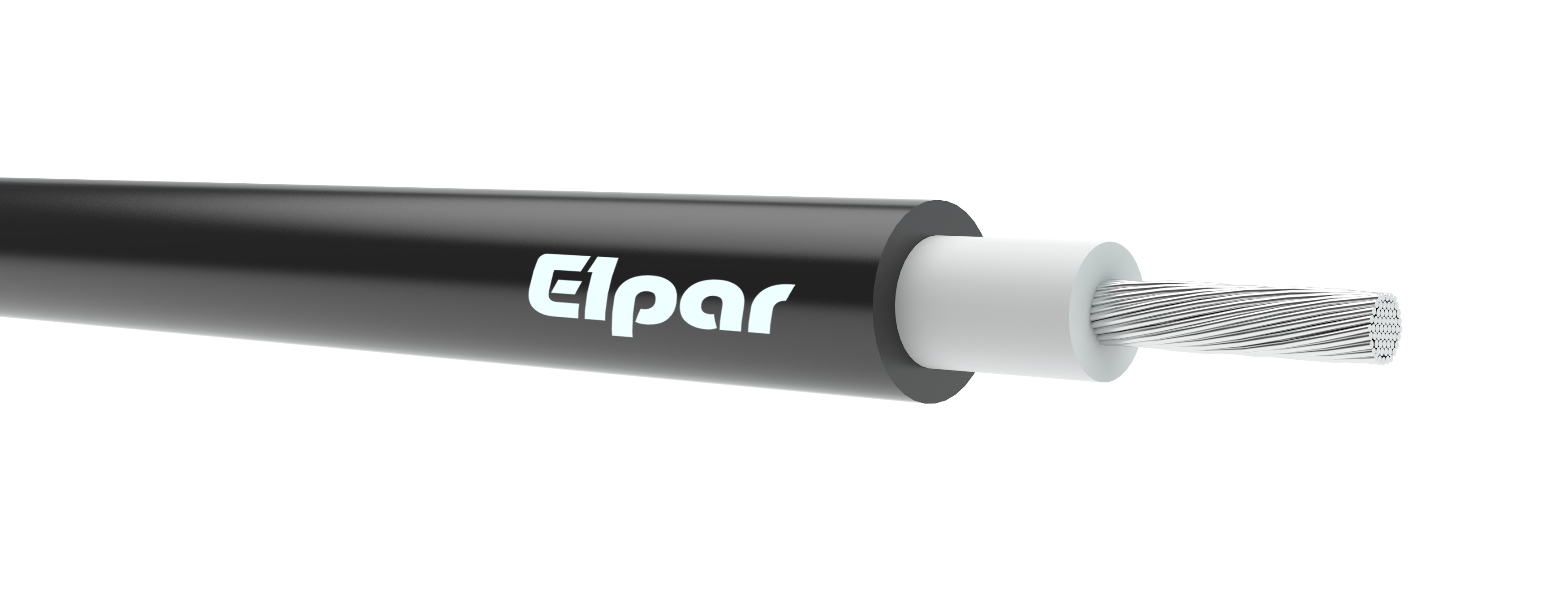

Produkty

GLgGc-K, GLggGc-K 750 V

GLgGc-K, GLggGc-K 750 V

Przewody elektroenergetyczne jednożyłowe do taboru kolejowego z żyłami giętkimi miedzianymi (Lg) kl. 5 lub (Lgg) kl. 6 o izolacji j i oponie gumowej.

BUDOWA:

Żyły

miedziane ocynowane, wielodrutowe kl. 5 lub kl. 6, wg IEC 60228

Izolacja

specjalna guma ciepłoodporna

Kolory izolacji

naturalna

Powłoka

specjalna guma, kolor czarny

Temperatura pracy

od -30°C do +90°C przewody z żyłami giętkimi

od -35°C do +90°C przewody z żyłami bardzo giętkimi

Napięcie znamionowe

750 V

Minimalny promień gięcia

5 x średnica zewnętrzna kabla

Zastosowanie

przewody do połączeń ruchomych w pojazdach szynowych, lub pomiędzy nimi, gdzie warunki  wymagają częstego zginania i są narażone na działanie warunków atmosferycznych i smarów

Pakowanie

krążki, bębny



GLgGc-K, GLggGc-K 750 V

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna przewodu

(mm)

Orientacyjna masa przewodu

(kg/km)

1 x 1,5

5,9

41

1 x 2,5

6,6

56

1 x 4

7,3

81

1 x 6

8,4

105

1 x 10

10,1

156

1 x 16

11,5

227

1 x 25

13,8

339

1 x 35

15,4

432

1 x 50

17,0

580

1 x 70

19,3

800

1 x 95

22,0

1033

1 x 120

24,5

1286

1 x 150

26,4

1583

1 x 185

29,2

1944

1 x 240

33,5

2452


Warianty / Variants (30)

IDWariantSymbolPDF
2395GLgGc-K 750V 1x 1,5GLgGc-K 750 V
2396GLgGc-K 750V 1x2,5GLgGc-K 750 V
2397GLgGc-K 750V 1x4GLgGc-K 750 V
2398GLgGc-K 750V 1x6GLgGc-K 750 V
2399GLgGc-K 750V 1x10GLgGc-K 750 V
2400GLgGc-K 750V 1x16GLgGc-K 750 V
2401GLgGc-K 750V 1x25GLgGc-K 750 V
2402GLgGc-K 750V 1x35GLgGc-K 750 V
2403GLgGc-K 750V 1x50GLgGc-K 750 V
2404GLgGc-K 750V 1x70GLgGc-K 750 V
2405GLgGc-K 750V 1x95GLgGc-K 750 V
2406GLgGc-K 750V 1x120GLgGc-K 750 V
2407GLgGc-K 750V 1x150GLgGc-K 750 V
2408GLgGc-K 750V 1x185GLgGc-K 750 V
2409GLgGc-K 750V 1x240GLgGc-K 750 V
2410GLggGc-K 750V 1x 1,5GLggGc-K 750 V
2411GLggGc-K 750V 1x2,5GLggGc-K 750 V
2412GLggGc-K 750V 1x4GLggGc-K 750 V
2413GLggGc-K 750V 1x6GLggGc-K 750 V
2414GLggGc-K 750V 1x10GLggGc-K 750 V
2415GLggGc-K 750V 1x16GLggGc-K 750 V
2416GLggGc-K 750V 1x25GLggGc-K 750 V
2417GLggGc-K 750V 1x35GLggGc-K 750 V
2418GLggGc-K 750V 1x50GLggGc-K 750 V
2419GLggGc-K 750V 1x70GLggGc-K 750 V
2420GLggGc-K 750V 1x95GLggGc-K 750 V
2421GLggGc-K 750V 1x120GLggGc-K 750 V
2422GLggGc-K 750V 1x150GLggGc-K 750 V
2423GLggGc-K 750V 1x185GLggGc-K 750 V
2424GLggGc-K 750V 1x240GLggGc-K 750 V

Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
