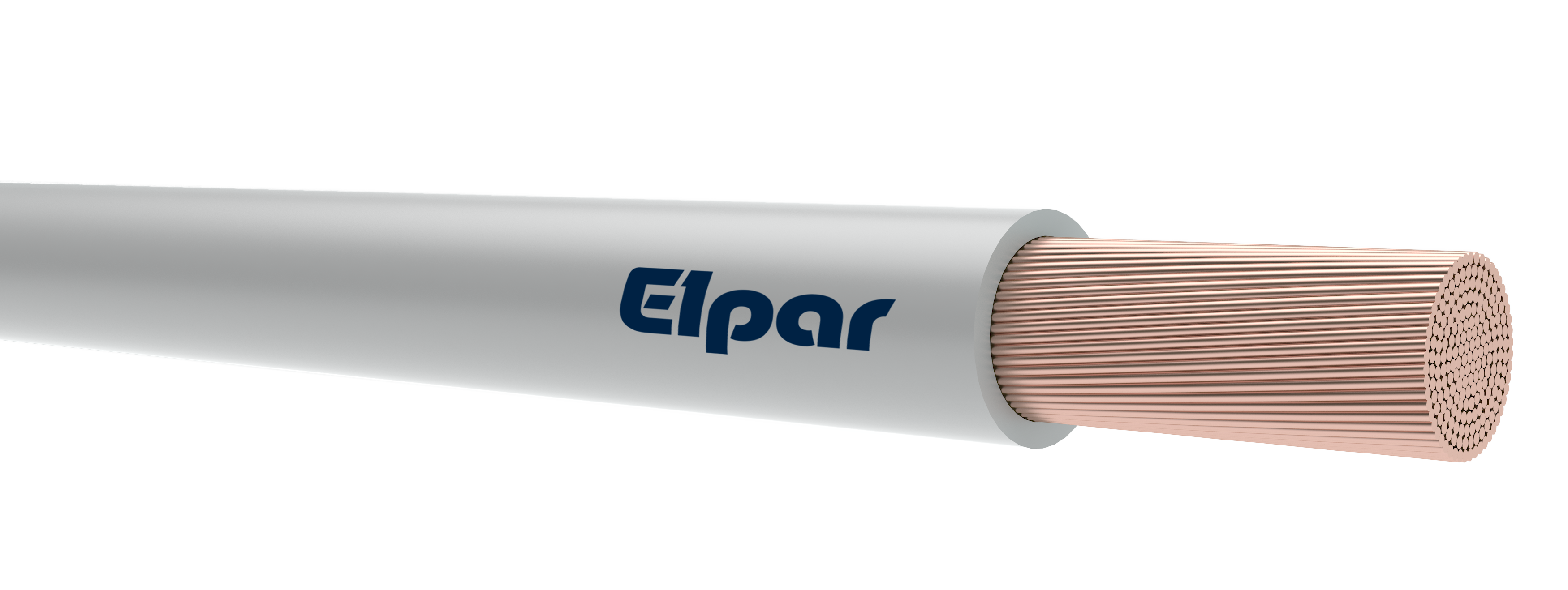

LgN-K 0,6/1 kV
Przewody elektroenergetyczne jednożyłowe do taboru kolejowego z żyłami giętkimi miedzianym i o izolacji bezhalogenowej.
|
BUDOWA: |
|
|
Żyły |
miedziane, wielodrutowe kl. 5, wg IEC 60228 |
|
Izolacja |
specjalna bezhalogenowa usieciowana |
|
Kolory izolacji |
szary, inne kolory na życzenie klienta |
|
Temperatura pracy |
od -40°C do +90°C |
|
Napięcie znamionowe |
0,6/1 kV |
|
Minimalny promień gięcia |
do instalowania na stałe – 3 x średnica zewnętrzna kabla do odbiorników ruchomych – 5 x średnica zewnętrzna kabla |
|
Zastosowanie |
przewody do układania w szynowym taborze kolejowym, w tym również w miejscach narażonych na działanie warunków atmosferycznych oraz smarów; dopuszcza się na życzenie klienta stosowanie innych średnic zewnętrznych przewodów pod warunkiem zachowania właściwości elektrycznych i palno-dymowych |
|
Pakowanie |
krążki, bębny |
|
LgN-K 0,6/1 kV |
||
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
1 x 0,75 |
2,3 |
15 |
|
1 x 1,0 |
2,6 |
22 |
|
1 x 1,5 |
2,8 |
31 |
|
1 x 2,5 |
3,1 |
45 |
|
1 x 4 |
4,0 |
62 |
|
1 x6 |
4,6 |
83 |
|
1 x 10 |
6,5 |
124 |
|
1 x 16 |
7,4 |
181 |
|
1 x 25 |
9,2 |
270 |
|
1 x 35 |
10,4 |
359 |
|
1 x 50 |
12,3 |
498 |
|
1 x 70 |
14,6 |
688 |
|
1 x 95 |
16,6 |
893 |
|
1 x 120 |
18,2 |
1122 |
|
1 x 150 |
20,3 |
1389 |
|
1 x 185 |
23,4 |
1709 |
|
1 x 240 |
25,4 |
2169 |
Warianty / Variants (17)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 2333 | LgN-K 0,6/1kV 1x0,75 | LgN-K 0,6/1 kV | |
| 2334 | LgN-K 0,6/1kV 1x1,0 | LgN-K 0,6/1 kV | |
| 2335 | LgN-K 0,6/1kV 1x1,5 | LgN-K 0,6/1 kV | |
| 2336 | LgN-K 0,6/1kV 1x2,5 | LgN-K 0,6/1 kV | |
| 2337 | LgN-K 0,6/1kV 1x4 | LgN-K 0,6/1 kV | |
| 2338 | LgN-K 0,6/1kV 1x6 | LgN-K 0,6/1 kV | |
| 2339 | LgN-K 0,6/1kV 1x10 | LgN-K 0,6/1 kV | |
| 2340 | LgN-K 0,6/1kV 1x16 | LgN-K 0,6/1 kV | |
| 2341 | LgN-K 0,6/1kV 1x25 | LgN-K 0,6/1 kV | |
| 2342 | LgN-K 0,6/1kV 1x35 | LgN-K 0,6/1 kV | |
| 2343 | LgN-K 0,6/1kV 1x50 | LgN-K 0,6/1 kV | |
| 2344 | LgN-K 0,6/1kV 1x70 | LgN-K 0,6/1 kV | |
| 2345 | LgN-K 0,6/1kV 1x95 | LgN-K 0,6/1 kV | |
| 2346 | LgN-K 0,6/1kV 1x120 | LgN-K 0,6/1 kV | |
| 2347 | LgN-K 0,6/1kV 1x150 | LgN-K 0,6/1 kV | |
| 2348 | LgN-K 0,6/1kV 1x185 | LgN-K 0,6/1 kV | |
| 2349 | LgN-K 0,6/1kV 1x240 | LgN-K 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
