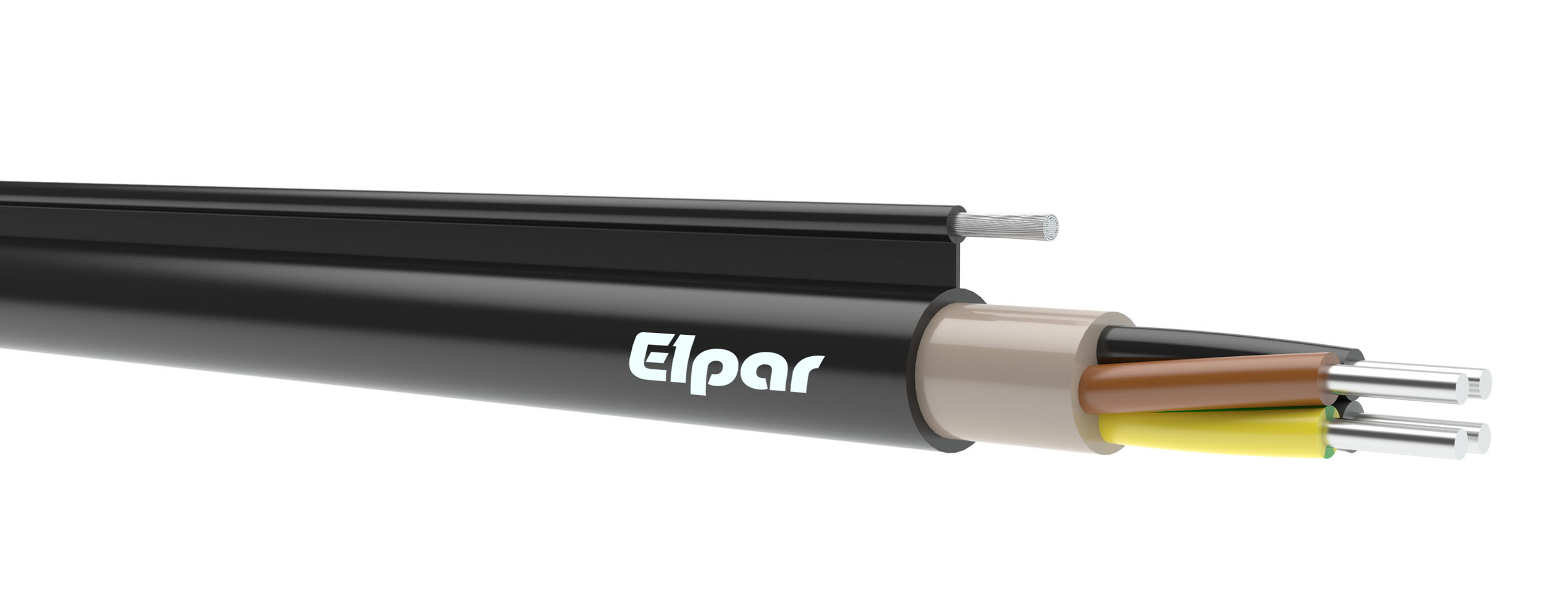

1-AYKYz 0,6/1 kV
Elektroenergetyczny o żyłach aluminiowych (A), w izolacji polwinitowej (Y) i powłoce polwinitowej (Y), podwieszany na stalowej lince ocynkowanej (Z), z żyłą ochronną zielono-żółtą (J), na napięcie znamionowe 0,6/1 kV (1).
|
BUDOWA: |
|
|
Żyły |
aluminiowe RE - jednodrutowe okrągłe kl. 1 |
|
Izolacja |
polwinitowa PVC |
|
Powłoka |
polwinitowa PVC, kolor czarny, odporna na UV |
|
Kolory izolacji |
zielono-żółta, brązowa, czarna, szara (wg PN-HD 308 S2) |
|
Temperatura pracy |
od -40°C do +70°C |
|
Napięcie znamionowe |
0,6/1 kV |
|
Zastosowanie |
kable elektroenergetyczne podwieszane na stalowej lince ocynkowanej do budowy oraz modernizacji energetycznych linii kablowych napowietrznych oraz przyłączy domowych |
|
Pakowanie |
bębny |
|
1-AYKYz-J 0,6/1 kV |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna kabla [mm] |
Orientacyjna masa kabla [kg/km] |
|
4 x 10 RE |
18,2 x 28,6 |
582 |
|
4 x 16 RE |
20,9 x 31,3 |
714 |
|
4 x 25 RE |
24,6 x 36,0 |
1041 |
|
4 x 35 RE |
27,4 x 39,1 |
1227 |
Warianty / Variants (8)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 2251 | 1-AYKYz-O 0,6/1kV 4x10 | 1-AYKYz 0,6/1 kV | |
| 2252 | 1-AYKYz-O 0,6/1kV 4x16 | 1-AYKYz 0,6/1 kV | |
| 2253 | 1-AYKYz-O 0,6/1kV 4x25 | 1-AYKYz 0,6/1 kV | |
| 2254 | 1-AYKYz-O 0,6/1kV 4x35 | 1-AYKYz 0,6/1 kV | |
| 2255 | 1-AYKYz-J 0,6/1kV 4x10 | 1-AYKYz 0,6/1 kV | |
| 2256 | 1-AYKYz-J 0,6/1kV 4x16 | 1-AYKYz 0,6/1 kV | |
| 2257 | 1-AYKYz-J 0,6/1kV 4x25 | 1-AYKYz 0,6/1 kV | |
| 2258 | 1-AYKYz-J 0,6/1kV 4x35 | 1-AYKYz 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
