XHKXS1 6/10kV; 8,7/15kV; 12/20kV; 18/30kV
Кабели (К) силовые одножильные с медной (Cu) рабочей жилой с радиальным электрическим полем (H), изоляцией из сшитого полиэтилена (XS) с медной концентрической обратной жилой и оболочкой из термопластичного полиэтилена (X)
|

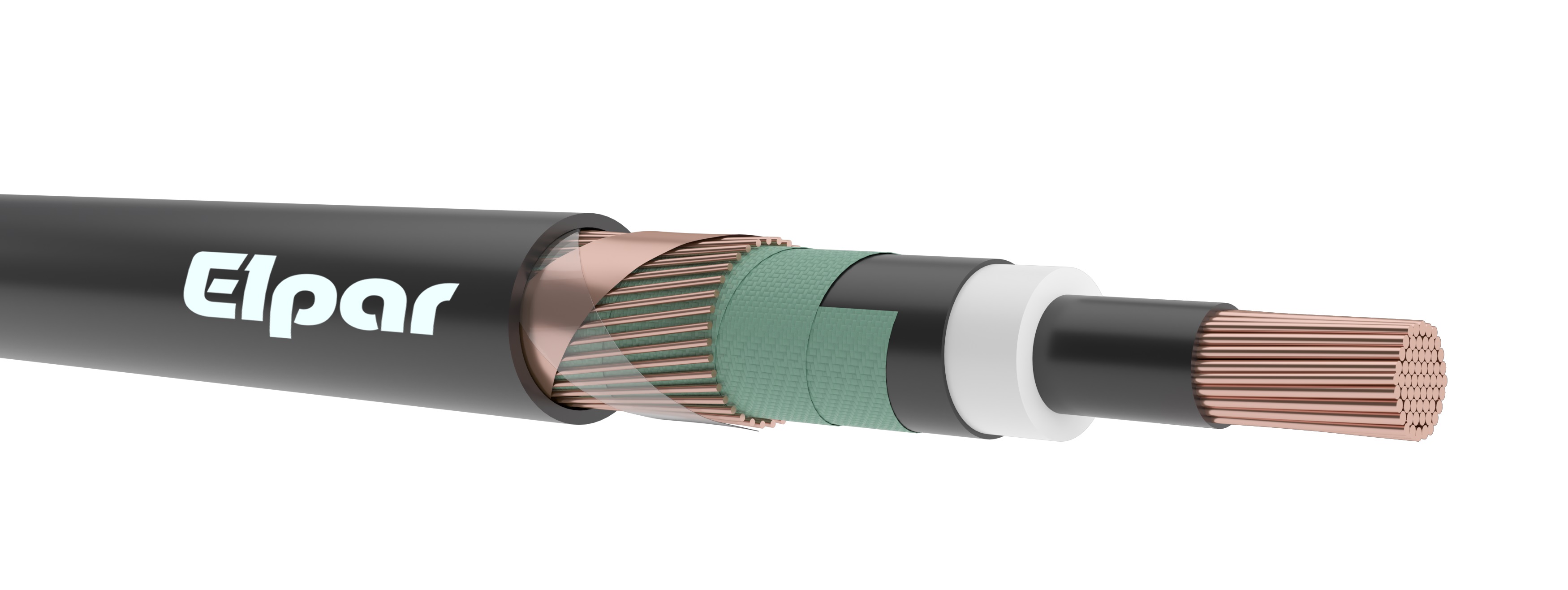

КОНСТРУКЦИЯ |
|
|
Рабочая жила |
Медная многопроволочная, круглая 2 класс |
|
Экран на жиле |
Полупроводящий полиэтилен |
|
Изоляция |
Сшитый полиэтилен |
|
Экран на изоляции |
Полупроводящий полиэтилен |
|
Обмотка экрана |
Полупроводводящая лента |
|
Обратная жила |
Круглые медные проволоки + спиральная медная лента |
|
Обмотка обратной жилы |
Полиэфирная лента |
|
Оболочка |
Полиэтилен |
|
Испытательное напряжение |
3,5U0/5 мин. |
|
Интенсивность частичных разрядов |
макс. 2 пКл/2U0 |
|
Макс. темп. жилы при длительной нагрузке |
+90°C |
|
Макс. темп. рабочей жилы при коротком замыкании 5 сек. |
+250°C |
|
Минимально допустимая темп. при прокладке кабелей |
-20°C |
|
Макс. усилие тяжения за рабочую жилу |
50 x S (S = поперечное сечение медной жилы в мм2) [N] |
|
Минимальный радиус изгиба |
15 x D, D – наружный диаметр кабеля [мм] |
|
Применение |
Кабели предназначены для передачи электроэнергии, для использования в электрических сетях СН номинальным напряжением не более U0/U=6/10 кВ; 8,7/15кВ; 12/20 кВ; 18/30 кВ. Для прокладки непосредственно в земле, кабель-каналах, трубах и по воздуху |
|
Упаковка |
Кабельные барабаны |
|
XHKXS 6/10 кВ |
|||||||
|
Сечение рабочей жилы |
Сечение обратной жилы |
Номинальная толщина |
Приблизительный внешний диаметр кабеля |
Приблизительный вес кабеля |
Максимальное сопротивление рабочей жилы при темп. |
||
|
изоляции |
оболочки |
20˚C |
90˚C |
||||
|
мм2 |
мм2 |
мм |
мм |
кг/км |
Ом/км |
Ом/км |
|
|
35 |
16 |
3,4 |
2,5 |
24,1 |
794 |
0,524 |
0,671 |
|
50 |
16 |
3,4 |
2,5 |
25,3 |
949 |
0,387 |
0,495 |
|
70 |
25 |
3,4 |
2,5 |
27,0 |
1220 |
0,268 |
0,343 |
|
95 |
35 |
3,4 |
2,5 |
28,7 |
1569 |
0,193 |
0,247 |
|
120 |
50 |
3,4 |
2,5 |
29,8 |
1944 |
0,153 |
0,196 |
|
150 |
50 |
3,4 |
2,5 |
31,6 |
2240 |
0,124 |
0,159 |
|
185 |
50 |
3,4 |
2,5 |
33,1 |
2587 |
0,0991 |
0,127 |
|
240 |
50 |
3,4 |
2,5 |
35,5 |
3138 |
0,0754 |
0,097 |
|
300 |
50 |
3,4 |
2,5 |
37,7 |
3670 |
0,0601 |
0,077 |
|
400 |
50 |
3,4 |
2,5 |
41,1 |
4649 |
0,0470 |
0,060 |
|
500 |
50 |
3,4 |
2,5 |
43,7 |
5580 |
0,0366 |
0,047 |
|
630 |
50 |
3,4 |
2,6 |
47,8 |
6809 |
0,0283 |
0,036 |
|
800 |
50 |
3,4 |
2,7 |
51,1 |
8407 |
0,0221 |
0,028 |
|
*По согласованию с производителем кабели могут быть изготовлены с обратной жилой другого сечения, отличного от указанного в таблице |
|||||||
|
XHKXS 8,7/15 кВ |
|||||||
|
Сечение рабочей жилы |
Сечение обратной жилы |
Номинальная толщина |
Приблизительный внешний диаметр кабеля |
Приблизительный вес кабеля |
Максимальное сопротивление рабочей жилы при темп. |
||
|
изоляции |
оболочки |
20˚C |
90˚C |
||||
|
мм2 |
мм2 |
мм |
мм |
кг/км |
Ом/км |
Ом/км |
|
|
35 |
16 |
4,5 |
2,5 |
26,3 |
867 |
0,524 |
0,671 |
|
50 |
16 |
4,5 |
2,5 |
27,5 |
1026 |
0,387 |
0,495 |
|
70 |
25 |
4,5 |
2,5 |
29,2 |
1302 |
0,268 |
0,343 |
|
95 |
35 |
4,5 |
2,5 |
30,9 |
1656 |
0,193 |
0,247 |
|
120 |
50 |
4,5 |
2,5 |
32,0 |
2035 |
0,153 |
0,196 |
|
150 |
50 |
4,5 |
2,5 |
33,8 |
2337 |
0,124 |
0,159 |
|
185 |
50 |
4,5 |
2,5 |
35,3 |
2688 |
0,0991 |
0,127 |
|
240 |
50 |
4,5 |
2,5 |
37,7 |
3247 |
0,0754 |
0,097 |
|
300 |
50 |
4,5 |
2,5 |
39,9 |
3787 |
0,0601 |
0,077 |
|
400 |
50 |
4,5 |
2,5 |
43,3 |
4776 |
0,0470 |
0,060 |
|
500 |
50 |
4,5 |
2,5 |
45,9 |
5716 |
0,0366 |
0,047 |
|
630 |
50 |
4,5 |
2,6 |
50,2 |
6973 |
0,0283 |
0,036 |
|
800 |
50 |
4,5 |
2,8 |
53,5 |
8583 |
0,0221 |
0,028 |
|
*По согласованию с производителем кабели могут быть изготовлены с обратной жилой другого сечения, отличного от указанного в таблице |
|||||||
|
XHKXS 12/20 кВ |
|||||||
|
Сечение рабочей жилы |
Сечение обратной жилы |
Номинальная толщина |
Приблизительный внешний диаметр кабеля |
Приблизительный вес кабеля |
Максимальное сопротивление рабочей жилы при темп. |
||
|
изоляции |
оболочки |
20˚C |
90˚C |
||||
|
мм2 |
мм2 |
мм |
мм |
кг/км |
Ом/км |
Ом/км |
|
|
35 |
16 |
5,5 |
2,5 |
28,3 |
939 |
0,524 |
0,671 |
|
50 |
16 |
5,5 |
2,5 |
29,5 |
1102 |
0,387 |
0,495 |
|
70 |
25 |
5,5 |
2,5 |
31,2 |
1383 |
0,268 |
0,343 |
|
95 |
35 |
5,5 |
2,5 |
33,0 |
1744 |
0,193 |
0,247 |
|
120 |
50 |
5,5 |
2,5 |
34,0 |
2124 |
0,153 |
0,196 |
|
150 |
50 |
5,5 |
2,5 |
35,8 |
2431 |
0,124 |
0,159 |
|
185 |
50 |
5,5 |
2,5 |
37,3 |
2787 |
0,0991 |
0,127 |
|
240 |
50 |
5,5 |
2,5 |
39,7 |
3353 |
0,0754 |
0,097 |
|
300 |
50 |
5,5 |
2,5 |
41,9 |
3899 |
0,0601 |
0,077 |
|
400 |
50 |
5,5 |
2,5 |
45,3 |
4898 |
0,0470 |
0,060 |
|
500 |
50 |
5,5 |
2,6 |
47,9 |
5845 |
0,0366 |
0,047 |
|
630 |
50 |
5,5 |
2,7 |
52,2 |
7115 |
0,0283 |
0,036 |
|
800 |
50 |
5,5 |
2,8 |
55,7 |
8751 |
0,0221 |
0,028 |
|
*По согласованию с производителем кабели могут быть изготовлены с обратной жилой другого сечения, отличного от указанного в таблице |
|||||||
|
XHKXS 18/30 кВ |
|||||||
|
Сечение рабочей жилы |
Сечение обратной жилы |
Номинальная толщина |
Приблизительный внешний диаметр кабеля |
Приблизительный вес кабеля |
Максимальное сопротивление рабочей жилы при темп. |
||
|
изоляции |
оболочки |
20˚C |
90˚C |
||||
|
мм2 |
мм2 |
мм |
мм |
кг/км |
Ом/км |
Ом/км |
|
|
50 |
16 |
8,0 |
2,5 |
34,5 |
1345 |
0,387 |
0,495 |
|
70 |
25 |
8,0 |
2,5 |
36,2 |
1611 |
0,268 |
0,343 |
|
95 |
35 |
8,0 |
2,5 |
37,9 |
1980 |
0,193 |
0,247 |
|
120 |
50 |
8,0 |
2,5 |
39,0 |
2372 |
0,153 |
0,196 |
|
150 |
50 |
8,0 |
2,5 |
40,8 |
2692 |
0,124 |
0,159 |
|
185 |
50 |
8,0 |
2,5 |
42,3 |
3059 |
0,0991 |
0,127 |
|
240 |
50 |
8,0 |
2,5 |
44,7 |
3642 |
0,0754 |
0,097 |
|
300 |
50 |
8,0 |
2,5 |
46,9 |
4204 |
0,0601 |
0,077 |
|
400 |
50 |
8,0 |
2,6 |
50,7 |
5259 |
0,0470 |
0,060 |
|
500 |
50 |
8,0 |
2,7 |
53,5 |
6242 |
0,0366 |
0,047 |
|
630 |
50 |
8,0 |
2,9 |
57,6 |
7530 |
0,0283 |
0,036 |
|
800 |
50 |
8,0 |
3,0 |
61,8 |
9273 |
0,0221 |
0,028 |
|
*По согласованию с производителем кабели могут быть изготовлены с обратной жилой другого сечения, отличного от указанного в таблице |
|||||||
