(N)A2XH-J(-O) 0,6/1 kV B2ca
Kabel elektroenergetyczny o żyłach aluminiowych (A), w izolacji bezhalogenowego polietylenu (2X) i w powłoce bezhalogenowej (H), z żyłą ochronną (J) lub bez żyły ochronnej (O).
|

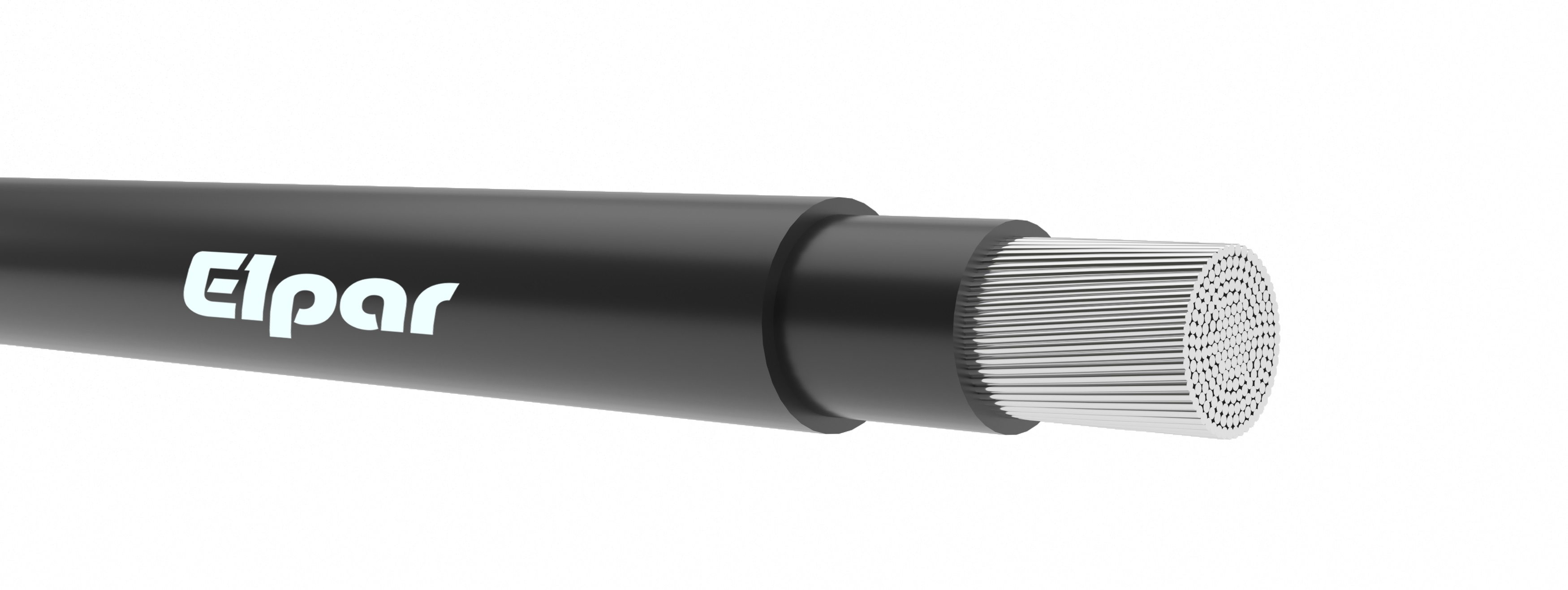

BUDOWA |
||
|
Żyły |
aluminiowe, wg normy PN-EN 60228 |
|
|
Izolacja |
specjalny bezhalogenowy polietylen sieciowany XLS |
|
|
Powłoka |
specjalna bezhalogenowa, samogasnąca i nierozprzestrzeniająca płomienia, czarna |
|
|
Kolory izolacji |
1-(J): zielono-żółta |
|
|
Temperatura pracy |
od -40°C do +90°C |
|
|
Minimalna temperatura podczas układania |
-5°C |
|
|
Maksymalna temperatura żyły przy zwarciu: |
+250°C |
|
|
Napięcie znamionowe |
0,6/1 kV |
|
|
Minimalny promień gięcia |
15 x D, (D – średnica zewnętrzna) |
|
|
Zastosowanie |
Kable bezhalogenowe przeznaczone do instalacji w obiektach gdzie życie ludzkie lub dobra materialne muszą być chronione na wypadek pożaru, przeznaczone do stosowania jako kable zasilające i sterownicze w budynkach i obiektach użyteczności publicznej o podwyższonych wymaganiach przeciwpożarowych ze względu na koncentrację ludzi, majątku trwałego i kulturowego tj. szpitale, centra handlowe, kina, teatry, muzea, budynki średniowysokie, wysokie i wysokościowe. Przeznaczone do układania na stałe w szybach instalacyjnych, kanałach, tunelach i pomieszczeniach kablowych. |
|
|
Reakcja na ogień · Odporność na rozprzestrzenianie płomienia (ognioodporność) · Emisja dymów podczas spalania: · Emisja korozyjnych gazów podczas spalania: · Klasa reakcji na ogień (wg EN 50575) kable jednożyłowe |
IEC 60332-1-2, PN-EN 60332-1-2
IEC 61034-2, PN-EN 61034-2 przepuszczalność światła ≥ 60% < 80%
IEC 60754-2, PN-EN 60754-2: pH ≥ >4,3; konduktywność <2,5μs/mm
B2ca- s1a,d0,a1 |
|
|
Pakowanie |
bębny
|
|
|
(N)A2XH-J(-O) 0,6/1 kV B2ca |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna kabla [mm] |
Orientacyjna masa kabla [kg/km] |
|
1 x 25 RM |
10,3 |
149 |
|
1 x 35 RM |
11,3 |
185 |
|
1 x50 RM |
12,7 |
235 |
|
1 x 70 RM |
14,6 |
317 |
|
1 x 95 RM |
16,4 |
409 |
|
1 x 120 RM |
17,9 |
499 |
|
1 x 150 RM |
20,2 | 621 |
|
1 x 185 RM |
22,1 | 761 |
|
1 x 240 RM |
24,5 | 954 |
Warianty / Variants (18)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 30333 | (N)A2XH-J 0,6/1kV B2ca 1x25RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30334 | (N)A2XH-J 0,6/1kV B2ca 1x35RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30335 | (N)A2XH-J 0,6/1kV B2ca 1x50RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30336 | (N)A2XH-J 0,6/1kV B2ca 1x70RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30337 | (N)A2XH-J 0,6/1kV B2ca 1x95RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30338 | (N)A2XH-J 0,6/1kV B2ca 1x120RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30339 | (N)A2XH-J 0,6/1kV B2ca 1x150RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30340 | (N)A2XH-J 0,6/1kV B2ca 1x185RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30341 | (N)A2XH-J 0,6/1kV B2ca 1x240RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30342 | (N)A2XH-O 0,6/1kV B2ca 1x25RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30343 | (N)A2XH-O 0,6/1kV B2ca 1x35RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30344 | (N)A2XH-O 0,6/1kV B2ca 1x50RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30345 | (N)A2XH-O 0,6/1kV B2ca 1x70RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30346 | (N)A2XH-O 0,6/1kV B2ca 1x95RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30347 | (N)A2XH-O 0,6/1kV B2ca 1x120RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30348 | (N)A2XH-O 0,6/1kV B2ca 1x150RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30349 | (N)A2XH-O 0,6/1kV B2ca 1x185RM | (N)A2XH-J(-O) 0,6/1 kV B2ca | |
| 30350 | (N)A2XH-O 0,6/1kV B2ca 1x240RM | (N)A2XH-J(-O) 0,6/1 kV B2ca |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
