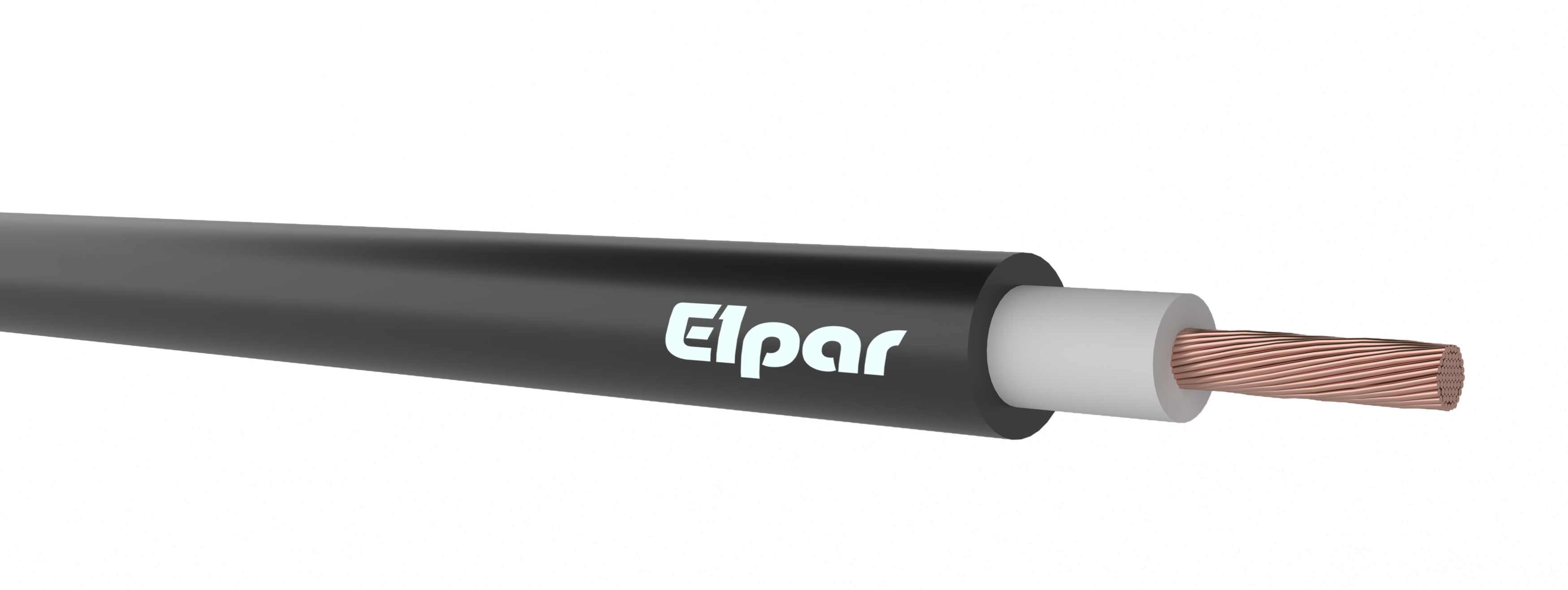

LgYcyw 3,6/6 kV
Przewód z żyłą miedzianą wielodrutową (L) giętką (g), w izolacji z polwinitu ciepłoodpornego (Yc) i w osłonie polwinitowej (y), wysokiego napięcia (w).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 5, wg normy PN-EN 60228 |
|
Izolacja |
polwinit izolacyjny ciepłoodporny |
|
Opona |
specjalna polwinitowa PVC, odporna na działanie promieniowania UV, kolor czarny |
|
Kolory izolacji |
naturalna lub inna zgodnie z życzeniem Klienta |
|
Temperatura pracy |
od -40°C do +90°C |
|
Napięcie znamionowe |
3,6/6 kV |
|
Dopuszczalna temperatura żył roboczych |
+90°C |
|
Napięcie probiercze |
11000 V |
|
Zastosowanie |
przewody przeznaczone do układania na stałe w urządzeniach elektroenergetycznych |
|
Pakowanie |
krążki, bębny |
|
LgYcyw 3,6/6 kV |
||
|
Liczba i przekrój znamionowy żył [n x mm²] |
Przybliżony wymiar zewnętrzny przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
1 x 1,5 |
11,0 |
111 |
|
1 x 2,5 |
11,4 |
126 |
|
1 x 4 |
12,0 |
152 |
|
1 x 6 |
13,2 |
182 |
|
1 x 10 |
15,1 |
263 |
|
1 x 16 |
16,7 |
333 |
|
1 x 25 |
18,4 |
434 |
|
1 x 35 |
19,3 |
556 |
|
1 x 50 |
21,2 |
737 |
|
1 x 70 |
23,4 |
970 |
|
1 x 95 |
26,4 |
1232 |
|
1 x 120 |
27,4 |
1465 |
|
1 x 150 |
29,8 |
1838 |
|
1 x 185 |
32,4 |
2192 |
|
1 x 240 |
35,1 |
2828 |
Warianty / Variants (15)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 30198 | 1 x 1,5 | LgYcyw 3,6/6kV | |
| 30199 | 1 x 2,5 | LgYcyw 3,6/6kV | |
| 30200 | 1 x 4 | LgYcyw 3,6/6kV | |
| 30201 | 1 x 6 | LgYcyw 3,6/6kV | |
| 30202 | 1 x 10 | LgYcyw 3,6/6kV | |
| 30203 | 1 x 16 | LgYcyw 3,6/6kV | |
| 30204 | 1 x 25 | LgYcyw 3,6/6kV | |
| 30205 | 1 x 35 | LgYcyw 3,6/6kV | |
| 30206 | 1 x 50 | LgYcyw 3,6/6kV | |
| 30207 | 1 x 70 | LgYcyw 3,6/6kV | |
| 30208 | 1 x 95 | LgYcyw 3,6/6kV | |
| 30209 | 1 x 120 | LgYcyw 3,6/6kV | |
| 30210 | 1 x 150 | LgYcyw 3,6/6kV | |
| 30211 | 1 x 185 | LgYcyw 3,6/6kV | |
| 30212 | 1 x 240 | LgYcyw 3,6/6kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
