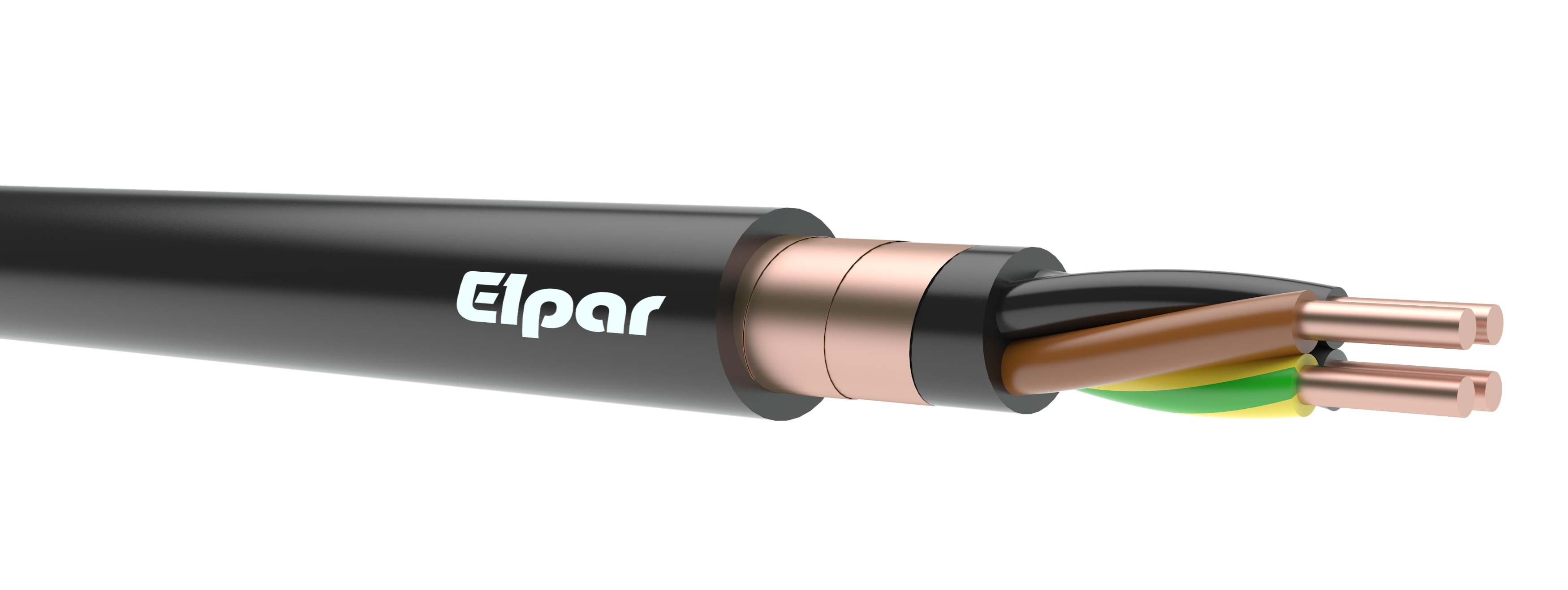

YKYektmy(żo) 0,6/1 kV
Kabel (K) elektroenergetyczny z żyłami miedzianymi w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y), ekranowany taśmami miedzianymi (ektm) z wytłoczoną na ekran osłoną polwinitową (y), z żyłą ochronną (żo).
|
BUDOWA: |
||
|
Żyły |
miedziane RE - jednodrutowe okrągłe kl. 1 RM - wielodrutowe okrągłe kl. 2 SM - wielodrutowe sektorowe kl. 2 RMC - wielodrutowe okrągłe zagęszczone kl. 2 |
|
|
Izolacja |
specjalna polwinitowa PVC |
|
|
Powłoka |
specjalna polwinitowa PVC |
|
|
Ekran |
taśmy miedziane |
|
|
Osłona |
specjalna polwinitowa PVC |
|
|
Kolory izolacji |
1-żyłowe: brązowy, czarny, szary, niebieski 2-żyłowe: niebieska, brązowa 3-żyłowe: brązowa, czarna, szara 4-żyłowe: niebieska, brązowa, czarna, szara 5-żyłowe: niebieska, brązowa, czarna, szara, czarna 1-żylowe (żo): zielono-żółta 3-żyłowe (żo): zielono-żółta, niebieska, brązowa 4-żyłowe (żo): zielono-żółta, brązowa, czarna, szara 5-żyłowe (żo): zielono-żółta, niebieska, brązowa, czarna, szara |
|
|
Temperatura pracy |
od -30°C do +70°C |
|
|
Napięcie znamionowe |
0,6/1 kV |
|
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] |
|
|
kable jednożyłowe |
15 x D |
|
|
kable wielożyłowe |
12 x D |
|
|
Zastosowanie |
kable elektroenergetyczne przeznaczone są do układania na stałe wewnątrz i na zewnątrz jak również bezpośrednio w ziemi, stosowane są do pracy w urządzeniach energetycznych, w lokalnych sieciach zasilających, elektrowniach, oraz do energetycznych urządzeń kontrolnych, ekran z taśm miedzianych chroni kabel przed wpływem zewnętrznych pól elektromagnetycznych |
|
|
Pakowanie |
bębny |
|
|
YKYektmy(żo) 0,6/1 kV |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna kabla [mm] |
Orientacyjna masa kabla [kg/km] |
|
2 x 1,5 RE |
12,8 |
238 |
|
2 x 2,5 RE |
13,6 |
277 |
|
2 x 4 RE |
15,4 |
376 |
|
2 x 6 RE |
16,4 |
446 |
|
2 x 10 RE |
18,1 |
535 |
|
2 x 16 RE |
20,3 |
752 |
|
2 x 25 RMC |
24,1 |
1119 |
|
3 x 1,5 RE |
13,2 |
262 |
|
3 x 2,5 RE |
14,1 |
317 |
|
3 x 4 RE |
16,1 |
431 |
|
3 x 6 RE |
17,1 |
520 |
|
3 x 10 RE |
19,1 |
713 |
|
3 x 16 RE |
21,3 |
926 |
|
3 x 25 RMC |
25,3 |
1386 |
|
4 x 1,5 RE |
14,0 |
302 |
|
4 x 2,5 RE |
14,9 |
366 |
|
4 x 4 RE |
17,2 |
510 |
|
4 x 6 RE |
18,4 |
619 |
|
4 x 10 RE |
20,6 |
856 |
|
4 x 16 RE |
23,2 |
1188 |
|
4 x 25 RMC |
27,6 |
1841 |
|
4 x 35 SM |
28,8 |
2142 |
|
4 x 50 SM |
32,9 |
2672 |
|
5 x 1,5 RE |
14,8 |
342 |
|
5 x 2,5 RE |
16,0 |
431 |
|
5 x 4 RE |
18,4 |
594 |
|
5 x 6 RE |
20,0 |
747 |
|
5 x 10 RE |
22,2 |
1020 |
|
5 x 16 RE |
25,0 |
1436 |
|
5 x 25 RMC |
30,3 |
2010 |
|
5 x 35 RMC |
34,8 |
2543 |
Warianty / Variants (101)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 1411 | YKYektmy 0,6/1kV 2x1,0RE | YKYektmy(żo) 0,6/1 kV | |
| 1412 | YKYektmy 0,6/1kV 2x1,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1413 | YKYektmy 0,6/1kV 2x2,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1414 | YKYektmy 0,6/1kV 2x4RE | YKYektmy(żo) 0,6/1 kV | |
| 1415 | YKYektmy 0,6/1kV 2x6RE | YKYektmy(żo) 0,6/1 kV | |
| 1416 | YKYektmy 0,6/1kV 2x10RE | YKYektmy(żo) 0,6/1 kV | |
| 1417 | YKYektmy 0,6/1kV 2x16RE | YKYektmy(żo) 0,6/1 kV | |
| 1418 | YKYektmy 0,6/1kV 2x25RMC | YKYektmy(żo) 0,6/1 kV | |
| 1419 | YKYektmy 0,6/1kV 2x35RMC | YKYektmy(żo) 0,6/1 kV | |
| 1420 | YKYektmy 0,6/1kV 3x1,0RE | YKYektmy(żo) 0,6/1 kV | |
| 1421 | YKYektmy 0,6/1kV 3x1,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1422 | YKYektmy 0,6/1kV 3x2,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1423 | YKYektmy 0,6/1kV 3x4RE | YKYektmy(żo) 0,6/1 kV | |
| 1424 | YKYektmy 0,6/1kV 3x6RE | YKYektmy(żo) 0,6/1 kV | |
| 1425 | YKYektmy 0,6/1kV 3x10RE | YKYektmy(żo) 0,6/1 kV | |
| 1426 | YKYektmy 0,6/1kV 3x16RE | YKYektmy(żo) 0,6/1 kV | |
| 1427 | YKYektmy 0,6/1kV 3x25RMC | YKYektmy(żo) 0,6/1 kV | |
| 1428 | YKYektmy 0,6/1kV 3x35RMC | YKYektmy(żo) 0,6/1 kV | |
| 1429 | YKYektmy 0,6/1kV 3x50RMC | YKYektmy(żo) 0,6/1 kV | |
| 1430 | YKYektmy 0,6/1kV 3x70RMC | YKYektmy(żo) 0,6/1 kV | |
| 1431 | YKYektmy 0,6/1kV 3x95RMC | YKYektmy(żo) 0,6/1 kV | |
| 1432 | YKYektmy 0,6/1kV 3x120RMC | YKYektmy(żo) 0,6/1 kV | |
| 1433 | YKYektmy 0,6/1kV 3x150RMC | YKYektmy(żo) 0,6/1 kV | |
| 1434 | YKYektmy 0,6/1kV 3x185RMC | YKYektmy(żo) 0,6/1 kV | |
| 1435 | YKYektmy 0,6/1kV 3x240RMC | YKYektmy(żo) 0,6/1 kV | |
| 1436 | YKYektmyżo 0,6/1kV 3x1,0RE | YKYektmy(żo) 0,6/1 kV | |
| 1437 | YKYektmyżo 0,6/1kV 3x1,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1438 | YKYektmyżo 0,6/1kV 3x2,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1439 | YKYektmyżo 0,6/1kV 3x4RE | YKYektmy(żo) 0,6/1 kV | |
| 1440 | YKYektmyżo 0,6/1kV 3x6RE | YKYektmy(żo) 0,6/1 kV | |
| 1441 | YKYektmyżo 0,6/1kV 3x10RE | YKYektmy(żo) 0,6/1 kV | |
| 1442 | YKYektmyżo 0,6/1kV 3x16RE | YKYektmy(żo) 0,6/1 kV | |
| 1443 | YKYektmyżo 0,6/1kV 3x25RMC | YKYektmy(żo) 0,6/1 kV | |
| 1444 | YKYektmyżo 0,6/1kV 3x35RMC | YKYektmy(żo) 0,6/1 kV | |
| 1445 | YKYektmyżo 0,6/1kV 3x50RMC | YKYektmy(żo) 0,6/1 kV | |
| 1446 | YKYektmyżo 0,6/1kV 3x70RMC | YKYektmy(żo) 0,6/1 kV | |
| 1447 | YKYektmyżo 0,6/1kV 3x95RMC | YKYektmy(żo) 0,6/1 kV | |
| 1448 | YKYektmyżo 0,6/1kV 3x120RMC | YKYektmy(żo) 0,6/1 kV | |
| 1449 | YKYektmyżo 0,6/1kV 3x150RMC | YKYektmy(żo) 0,6/1 kV | |
| 1450 | YKYektmyżo 0,6/1kV 3x185RMC | YKYektmy(żo) 0,6/1 kV | |
| 1451 | YKYektmyżo 0,6/1kV 3x240RMC | YKYektmy(żo) 0,6/1 kV | |
| 1452 | YKYektmy 0,6/1kV 4x1,0RE | YKYektmy(żo) 0,6/1 kV | |
| 1453 | YKYektmy 0,6/1kV 4x1,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1454 | YKYektmy 0,6/1kV 4x2,5RE | YKYektmy(żo) 0,6/1 kV | |
| 1455 | YKYektmy 0,6/1kV 4x4RE | YKYektmy(żo) 0,6/1 kV | |
| 1456 | YKYektmy 0,6/1kV 4x6RE | YKYektmy(żo) 0,6/1 kV | |
| 1457 | YKYektmy 0,6/1kV 4x10RE | YKYektmy(żo) 0,6/1 kV | |
| 1458 | YKYektmy 0,6/1kV 4x16RE | YKYektmy(żo) 0,6/1 kV | |
| 1459 | YKYektmy 0,6/1kV 4x25RMC | YKYektmy(żo) 0,6/1 kV | |
| 1460 | YKYektmy 0,6/1kV 4x35RMC | YKYektmy(żo) 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
