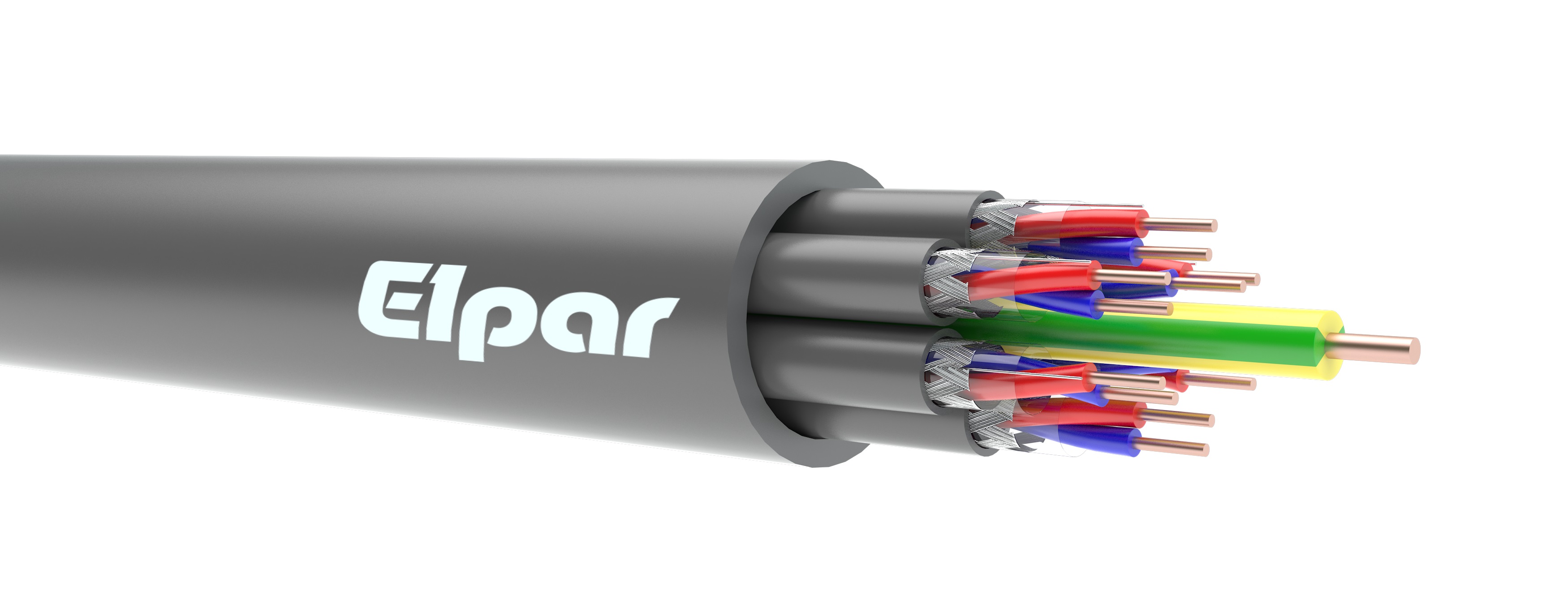

YnHTKGX
Telekomunikacyjny kabel (TK), górniczy (G), z żyłami miedzianymi, o izolacji z polietylenu PE (X), ekranowany indywidualnie (H), o powłoce polwinitowej o zwiększonej odporności na rozprzestrzenianie płomienia (Yn).
|
BUDOWA: |
|
|
Żyły |
miedziane, jednodrutowe kl. 1 |
|
Izolacja |
polietylenowa PE |
|
Kolory izolacji |
żyły robocze: czerwona i niebieska, żyła ochronna: zielono-żółta |
|
Ekran na parach |
oplot z drutów miedzianych ocynowanych z żyłą uziemiającą |
|
Powłoka par |
polwinitowa PVC |
|
Powłoka zewnętrzna |
specjalna polwinitowa o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor szary |
|
Temperatura pracy |
od -5°C do +70°C |
|
Minimalny promień gięcia |
10 x średnica zewnętrzna kabla |
|
Zastosowanie |
kable do stosowania w sieciach telekomunikacyjnych w odkrywkowych, otworowych i podziemnych zakładach górniczych, poza strefami zagrożonymi wybuchem oraz w strefach zagrożonych wybuchem metanu o stopniu „a”, „b” lub „c”, a także w wyrobiskach górniczych zaliczanych do klasy „A” lub „B” zagrożenia wybuchem pyłu węglowego |
|
Dane techniczne |
rezystancja pętli żył pary w 20°C: dla 0,6mm - max 133,2 Ω/km dla 0,8mm - max 73,6 Ω/km dla 1,2mm - max 32,6 Ω/km rezystancja izolacji: min 1500 MΩxkm pojemność: max 55 nF/km indukcyjność: max 0,8 mH/km napięcie probiercze: 2000 V AC lub 2800 V DC |
|
Pakowanie |
krążki, bębny |
|
YnHTKGX |
||
|
Liczba i średnica znamionowa żył (n x 2 x mm) |
Przybliżony wymiar zewnętrzny kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
2 x 2 x 0,6 + 1 |
14,8 |
207 |
|
4 x 2 x 0,6 + 1 |
17,1 |
272 |
|
5 x 2 x 0,6 + 1 |
18,8 |
318 |
|
6 x 2 x 0,6 + 1 |
20,5 |
360 |
|
8 x 2 x 0,6 + 1 |
22,2 |
422 |
|
10 x 2 x 0,6 + 1 |
26,2 |
510 |
|
12 x 2 x 0,6 + 1 |
27,1 |
565 |
|
16 x 2 x 0,6 + 1 |
30,4 |
701 |
|
20 x 2 x 0,6 + 1 |
34,1 |
844 |
|
24 x 2 x 0,6 + 1 |
38,3 |
1003 |
|
33 x 2 x 0,6 + 1 |
42,6 |
1272 |
|
36 x 2 x 0,6 + 1 |
44,4 |
1368 |
|
2 x 2 x 0,8 + 1 |
15,6 |
230 |
|
4 x 2 x 0,8 + 1 |
17,9 |
316 |
|
5 x 2 x 0,8 + 1 |
19,7 |
365 |
|
6 x 2 x 0,8 + 1 |
21,5 |
415 |
|
8 x 2 x 0,8 + 1 |
23,3 |
492 |
|
10 x 2 x 0,8 + 1 |
27,6 |
603 |
|
12 x 2 x 0,8 + 1 |
28,6 |
674 |
|
16 x 2 x 0,8 + 1 |
32,1 |
843 |
|
20 x 2 x 0,8 + 1 |
35,6 |
1020 |
|
24 x 2 x 0,8 + 1 |
40,5 |
1214 |
|
33 x 2 x 0,8 + 1 |
45,0 |
1553 |
|
36 x 2 x 0,8 + 1 |
47,0 |
1675 |
|
2 x 2 x 1,2 + 1 |
16,3 |
276 |
|
4 x 2 x 1,2 + 1 |
18,2 |
413 |
|
5 x 2 x 1,2 + 1 |
20,5 |
484 |
|
6 x 2 x 1,2 + 1 |
23,5 |
555 |
|
8 x 2 x 1,2 + 1 |
25,5 |
673 |
|
10 x 2 x 1,2 + 1 |
30,5 |
843 |
|
12 x 2 x 1,2 + 1 |
31,6 |
954 |
|
16 x 2 x 1,2 + 1 |
35,5 |
1210 |
|
20 x 2 x 1,2 + 1 |
39,8 |
1478 |
|
24 x 2 x 1,2 + 1 |
44,9 |
1763 |
|
33 x 2 x 1,2 + 1 |
49,9 |
2295 |
|
36 x 2 x 1,2 + 1 |
52,0 |
2480 |
Warianty / Variants (36)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 29285 | YnHTKGX 2 x 2 x 0,6 +1 | YnHTKGX | |
| 29286 | YnHTKGX 4 x 2 x 0,6 +1 | YnHTKGX | |
| 29287 | YnHTKGX 5 x 2 x 0,6 +1 | YnHTKGX | |
| 29288 | YnHTKGX 6 x 2 x 0,6 +1 | YnHTKGX | |
| 29289 | YnHTKGX 8 x 2 x 0,6 +1 | YnHTKGX | |
| 29290 | YnHTKGX 10 x 2 x 0,6 +1 | YnHTKGX | |
| 29291 | YnHTKGX 12 x 2 x 0,6 +1 | YnHTKGX | |
| 29292 | YnHTKGX 16 x 2 x 0,6 +1 | YnHTKGX | |
| 29293 | YnHTKGX 20 x 2 x 0,6 +1 | YnHTKGX | |
| 29294 | YnHTKGX 24 x 2 x 0,6 +1 | YnHTKGX | |
| 29295 | YnHTKGX 33 x 2 x 0,6 +1 | YnHTKGX | |
| 29296 | YnHTKGX 33 x 2 x 0,6 +1 | YnHTKGX | |
| 29297 | YnHTKGX 2 x 2 x 0,8 +1 | YnHTKGX | |
| 29298 | YnHTKGX 4 x 2 x 0,8 +1 | YnHTKGX | |
| 29299 | YnHTKGX 5 x 2 x 0,8 +1 | YnHTKGX | |
| 29300 | YnHTKGX 6 x 2 x 0,8 +1 | YnHTKGX | |
| 29301 | YnHTKGX 8 x 2 x 0,8 +1 | YnHTKGX | |
| 29302 | YnHTKGX 10 x 2 x 0,8 +1 | YnHTKGX | |
| 29303 | YnHTKGX 12 x 2 x 0,8 +1 | YnHTKGX | |
| 29304 | YnHTKGX 16 x 2 x 0,8 +1 | YnHTKGX | |
| 29305 | YnHTKGX 20 x 2 x 0,8 +1 | YnHTKGX | |
| 29306 | YnHTKGX 24 x 2 x 0,8 +1 | YnHTKGX | |
| 29307 | YnHTKGX 33 x 2 x 0,8 +1 | YnHTKGX | |
| 29308 | YnHTKGX 33 x 2 x 0,8 +1 | YnHTKGX | |
| 29309 | YnHTKGX 2 x 2 x 1,2 +1 | YnHTKGX | |
| 29310 | YnHTKGX 4 x 2 x 1,2 +1 | YnHTKGX | |
| 29311 | YnHTKGX 5 x 2 x 1,2 +1 | YnHTKGX | |
| 29312 | YnHTKGX 6 x 2 x 1,2 +1 | YnHTKGX | |
| 29313 | YnHTKGX 8 x 2 x 1,2 +1 | YnHTKGX | |
| 29314 | YnHTKGX 10 x 2 x 1,2 +1 | YnHTKGX | |
| 29315 | YnHTKGX 12 x 2 x 1,2 +1 | YnHTKGX | |
| 29316 | YnHTKGX 16 x 2 x 1,2 +1 | YnHTKGX | |
| 29317 | YnHTKGX 20 x 2 x 1,2 +1 | YnHTKGX | |
| 29318 | YnHTKGX 24 x 2 x 1,2 +1 | YnHTKGX | |
| 29319 | YnHTKGX 33 x 2 x 1,2 +1 | YnHTKGX | |
| 29320 | YnHTKGX 33 x 2 x 1,2 +1 | YnHTKGX |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
