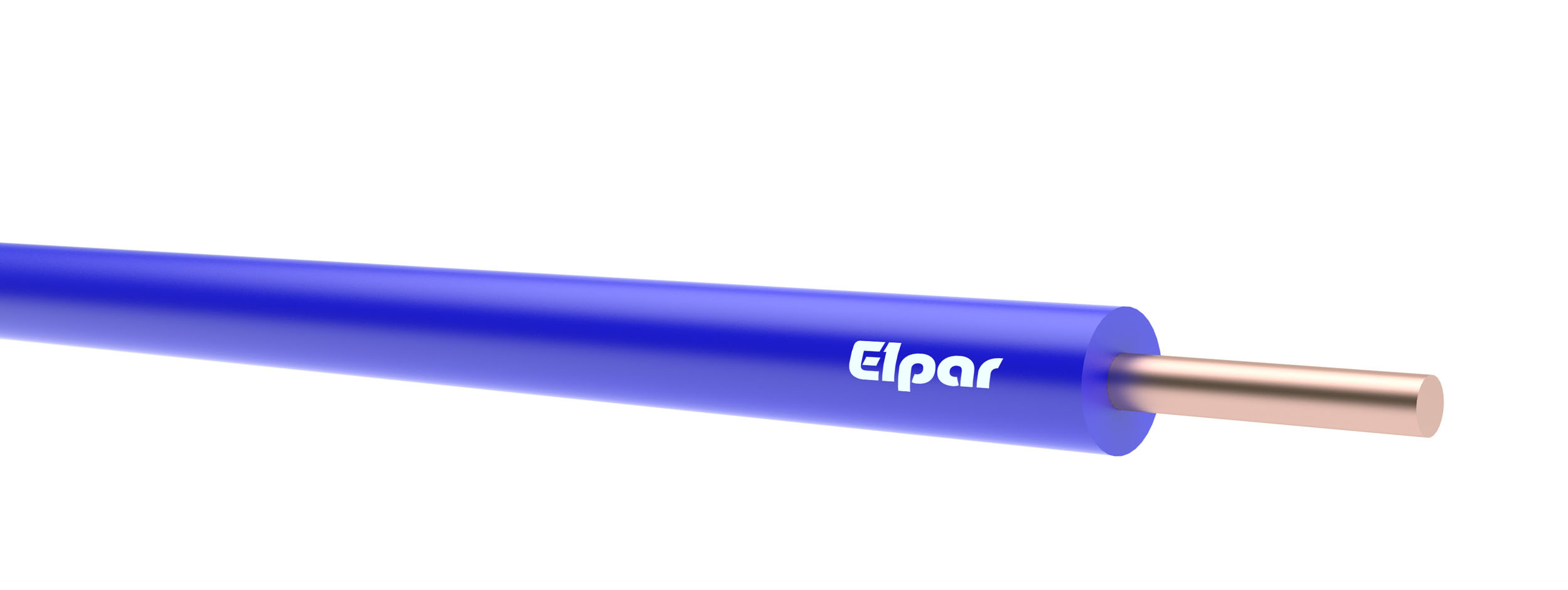

H05Z1-U ,H05Z1-R, H05Z1-K
Przewody miedziane jednożyłowe w izolacji bezhalogenowej (Z1), jednodrutowe (U), wielodrutowe (R), wielodrutowe giętkie (K).
|
BUDOWA: |
|
|
Żyła |
miedziane U - (RE) - jednodrutowe okrągłe kl. 1 R (RM) - wielodrutowe okrągłe kl. 2 K - wielodrutowe okrągłe kl. 5 |
|
Izolacja |
specjalna bezhalogenowa |
|
Kolory izolacji |
zielono-żółta, czarny, niebieski, brązowy, szary, pomarańczowy, różowy, czerwony, biały lub inne kolory |
|
Temperatura pracy |
od -30°C do +70°C |
|
Napięcie znamionowe |
300/500 V |
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] 6xD |
|
Zastosowanie |
do układania w rurkach instalacyjnych zamontowanych na zewnątrz lub osadzonych w podłożu, lub w podobnych zamkniętych układach, szczególnie w warunkach, w których jest wymagana niska emisja dymów i gazów korozyjnych w przypadku palenia się, stałe zabezpieczone połączenia wewnątrz urządzeń oraz wewnątrz lub na zewnątrz opraw oświetleniowych |
|
Pakowanie |
krążki, bębny |
|
H05Z1-U |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
1 x 0,5 |
2,3 |
8 |
|
1 x 0,75 |
2,5 |
11 |
|
1 x 1,0 |
2,7 |
13 |
|
H05Z1-K |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
1 x 0,5 |
2,5 |
8 |
|
1 x 0,75 |
2,7 |
11 |
|
1 x 1,0 |
2,8 |
14 |
|
H05Z1-R |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
1 x 0,5 |
2,4 |
8 |
|
1 x 0,75 |
2,6 |
11 |
|
1 x 1,0 |
2,8 |
13 |
Warianty / Variants (18)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 28103 | H05Z1-U 1G0,5 | H05Z1-U | |
| 28104 | H05Z1-U 1x0,5 | H05Z1-U | |
| 28105 | H05Z1-U 1G0,75 | H05Z1-U | |
| 28106 | H05Z1-U 1x0,75 | H05Z1-U | |
| 28107 | H05Z1-U 1G1,0 | H05Z1-U | |
| 28108 | H05Z1-U 1x1,0 | H05Z1-U | |
| 28109 | H05Z1-R 1G0,5 | H05Z1-R | |
| 28110 | H05Z1-R 1x0,5 | H05Z1-R | |
| 28111 | H05Z1-R 1G0,75 | H05Z1-R | |
| 28112 | H05Z1-R 1x0,75 | H05Z1-R | |
| 28113 | H05Z1-R 1G1,0 | H05Z1-R | |
| 28114 | H05Z1-R 1x1,0 | H05Z1-R | |
| 28115 | H05Z1-K 1G0,5 | H05Z1-K | |
| 28116 | H05Z1-K 1x0,5 | H05Z1-K | |
| 28117 | H05Z1-K 1G0,75 | H05Z1-K | |
| 28118 | H05Z1-K 1x0,75 | H05Z1-K | |
| 28119 | H05Z1-K 1G1,0 | H05Z1-K | |
| 28120 | H05Z1-K 1x1,0 | H05Z1-K |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
