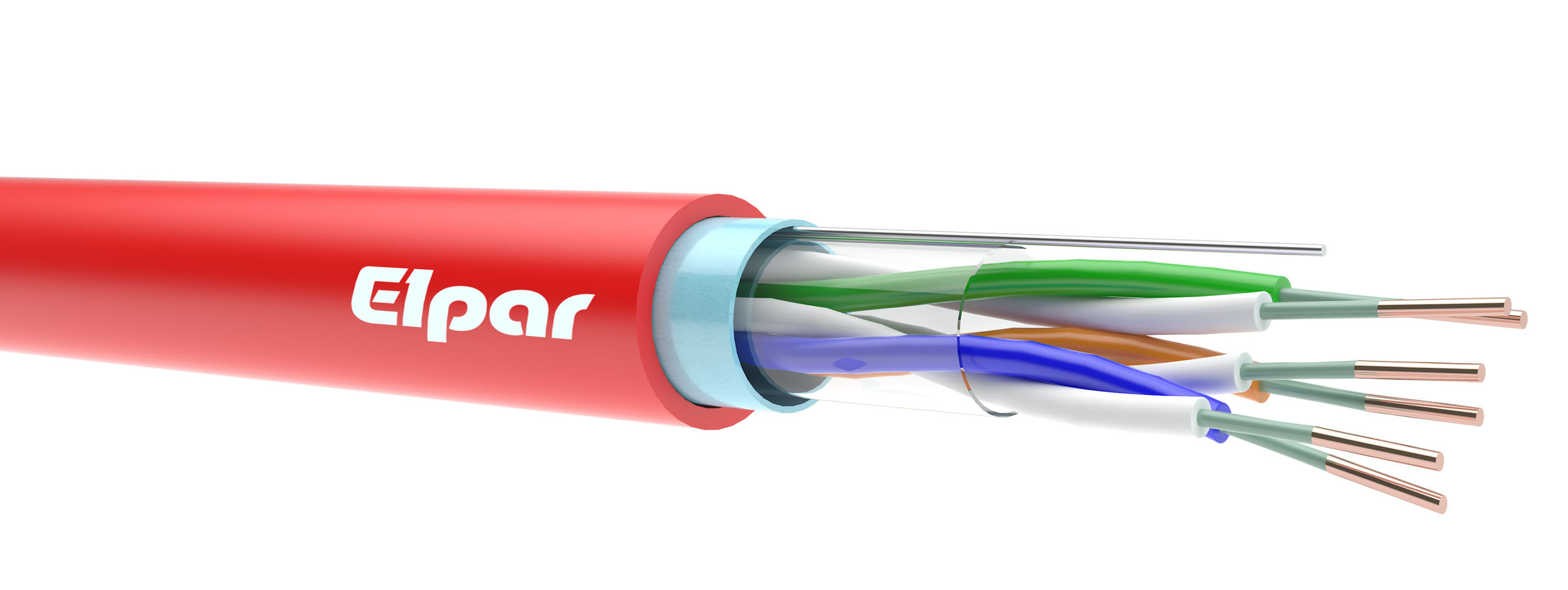

HTKSHekw mika FE180/PH90
Telekomunikacyjny (T) kabel (K) stacyjny (S) odporny na działanie ognia o żyłach miedzianych jednodrutowych, o izolacji z taśmy mikowej i z tworzywa bezhalogenowego (H), nierozprzestrzeniającego płomienia o ograniczonym wydzielaniu dymu i gazów korozyjnych oraz o powłoce z tworzywa bezhalogenowego (H) oraz o wspólnym ekranie na ośrodku (ekw), z funkcją (PH).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1 |
|
Izolacja |
dwuwarstwowa, taśma mikowa + tworzywo bezhalogenowe |
|
Kolory izolacji |
zgodne z IEC 60189-2 + A1 + A2. |
|
Ekran |
taśma poliestrowa pokryta aluminium, pod ekranem żyła uziemiająca |
|
Powłoka |
tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów toksycznych i korozyjnych kolor czerwony |
|
Temperatura pracy |
od -30⁰C do +80⁰C |
|
Napięcie znamionowe |
240 V |
|
Promień gięcia |
10 x średnica zewnętrzna kabla |
|
Zastosowanie |
kable przeznaczone są do połączeń stałych urządzeń stacyjnych, telefonicznych, teletransmisyjnych, wykorzystywane są do układania w obszarach zagrożonych pożarem w obwodach sygnalizacji przeciwpożarowej DSO, ekran chroni kabel przed zewnętrznymi zakłóceniami wywołanymi polem elektromagnetycznym |
|
Pakowanie |
bębny oraz inne formy zgodnie z życzeniem klienta |
|
HTKSHekw mika FE180/PH90 |
||
|
Liczba i średnica znamionowa żył (n x n x mm²) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
1 x 2 x 0,8 |
7,2 |
58,0 |
|
1 x 4 x 0,8 |
7,7 |
70,0 |
|
2 x 2 x 0,8 |
9,9 |
85,0 |
|
3 x 2 x 0,8 |
10,4 |
106,0 |
|
4 x 2 x 0,8 |
10,9 |
113,0 |
|
5 x 2 x 0,8 |
11,5 |
130,0 |
|
10 x 2 x 0,8 |
12,6 |
215,0 |
|
12 x 2 x 0,8 |
13,3 |
239,0 |
|
1 x 2 x 1,0 |
8,6 |
68,0 |
|
2 x 2 x 1,0 |
9,2 |
109,0 |
|
3 x 2 x 1,0 |
11,5 |
161,0 |
|
1 x 2 x 1,4 |
10,7 |
146,0 |
|
2 x 2 x 1,4 |
12,4 |
160,0 |
|
1 x 2 x 1,8 |
10,7 |
135,0 |
|
1 x 2 x 2,3 |
11,7 |
177,0 |
|
1 x 2 x 2,8 |
13,2 |
228,0 |
Warianty / Variants (42)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27776 | HTKSHekw mika FE180/PH90 1x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27777 | HTKSHekw mika FE180/PH90 1x4x0,8 | HTKSHekw mika FE180/PH90 | |
| 27778 | HTKSHekw mika FE180/PH90 3x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27779 | HTKSHekw mika FE180/PH90 4x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27780 | HTKSHekw mika FE180/PH90 5x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27781 | HTKSHekw mika FE180/PH90 7x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27782 | HTKSHekw mika FE180/PH90 10x2x0,8 | HTKSHekw mika FE180/PH90 | |
| 27783 | HTKSHekw mika FE180/PH90 1x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27784 | HTKSHekw mika FE180/PH90 1x4x1,05 | HTKSHekw mika FE180/PH90 | |
| 27785 | HTKSHekw mika FE180/PH90 3x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27786 | HTKSHekw mika FE180/PH90 4x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27787 | HTKSHekw mika FE180/PH90 5x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27788 | HTKSHekw mika FE180/PH90 7x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27789 | HTKSHekw mika FE180/PH90 10x2x1,05 | HTKSHekw mika FE180/PH90 | |
| 27790 | HTKSHekw mika FE180/PH90 1x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27791 | HTKSHekw mika FE180/PH90 1x4x1,4 | HTKSHekw mika FE180/PH90 | |
| 27792 | HTKSHekw mika FE180/PH90 3x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27793 | HTKSHekw mika FE180/PH90 4x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27794 | HTKSHekw mika FE180/PH90 5x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27795 | HTKSHekw mika FE180/PH90 7x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27796 | HTKSHekw mika FE180/PH90 10x2x1,4 | HTKSHekw mika FE180/PH90 | |
| 27797 | HTKSHekw mika FE180/PH90 1x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27798 | HTKSHekw mika FE180/PH90 1x4x1,8 | HTKSHekw mika FE180/PH90 | |
| 27799 | HTKSHekw mika FE180/PH90 3x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27800 | HTKSHekw mika FE180/PH90 4x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27801 | HTKSHekw mika FE180/PH90 5x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27802 | HTKSHekw mika FE180/PH90 7x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27803 | HTKSHekw mika FE180/PH90 10x2x1,8 | HTKSHekw mika FE180/PH90 | |
| 27804 | HTKSHekw mika FE180/PH90 1x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27805 | HTKSHekw mika FE180/PH90 1x4x2,3 | HTKSHekw mika FE180/PH90 | |
| 27806 | HTKSHekw mika FE180/PH90 3x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27807 | HTKSHekw mika FE180/PH90 4x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27808 | HTKSHekw mika FE180/PH90 5x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27809 | HTKSHekw mika FE180/PH90 7x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27810 | HTKSHekw mika FE180/PH90 10x2x2,3 | HTKSHekw mika FE180/PH90 | |
| 27811 | HTKSHekw mika FE180/PH90 1x2x2,8 | HTKSHekw mika FE180/PH90 | |
| 27812 | HTKSHekw mika FE180/PH90 1x4x2,8 | HTKSHekw mika FE180/PH90 | |
| 27813 | HTKSHekw mika FE180/PH90 3x2x2,8 | HTKSHekw mika FE180/PH90 | |
| 27814 | HTKSHekw mika FE180/PH90 4x2x2,8 | HTKSHekw mika FE180/PH90 | |
| 27815 | HTKSHekw mika FE180/PH90 5x2x2,8 | HTKSHekw mika FE180/PH90 | |
| 27816 | HTKSHekw mika FE180/PH90 7x2x2,8 | HTKSHekw mika FE180/PH90 | |
| 27817 | HTKSHekw mika FE180/PH90 10x2x2,8 | HTKSHekw mika FE180/PH90 |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
