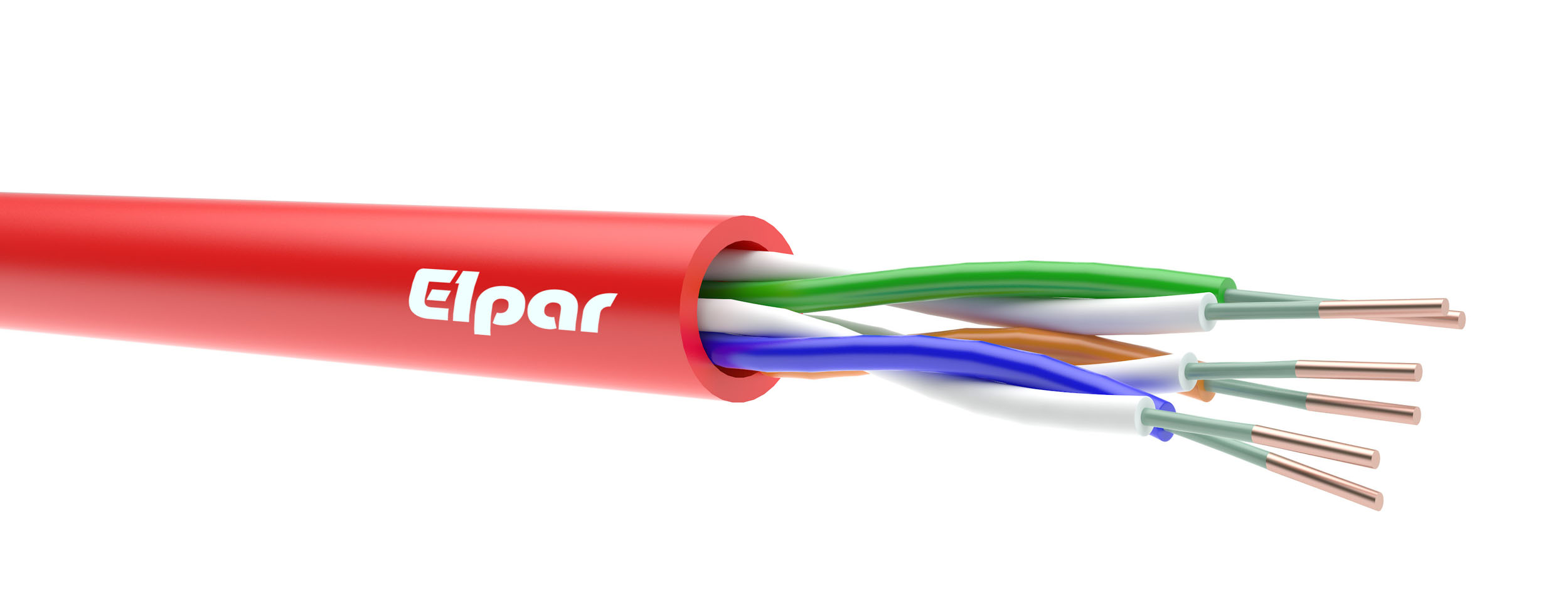

HTKSHmika FE180/PH90
Telekomunikacyjny (T) kabel (K) stacyjny (S) odporny na działanie ognia o żyłach miedzianych jednodrutowych, o izolacji z taśmy mikowej i z tworzywa bezhalogenowego (H), nierozprzestrzeniającego płomienia o ograniczonym wydzielaniu dymu i gazów korozyjnych oraz o powłoce z tworzywa bezhalogenowego (H), z funkcją (PH).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1 |
|
Izolacja |
dwuwarstwowa, taśma mikowa + tworzywo bezhalogenowe |
|
Kolory izolacji |
zgodne z IEC 60189-2 + A1 + A2. |
|
Powłoka |
tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów toksycznych i korozyjnych, kolor czerwony |
|
Temperatura pracy |
od -30⁰C do +80⁰C |
|
Napięcie znamionowe |
240 V |
|
Promień gięcia |
10 x średnica zewnętrzna kabla |
|
Zastosowanie |
kable przeznaczone są do połączeń stałych urządzeń stacyjnych, telefonicznych, teletransmisyjnych, wykorzystywane są do układania w obszarach zagrożonych pożarem w obwodach sygnalizacji przeciwpożarowej DSO |
|
Pakowanie |
bębny oraz inne formy zgodnie z życzeniem klienta |
|
HTKSHmika FE180/PH90 |
||
|
Liczba i średnica znamionowa żył (n x n x mm²) |
Przybliżona średnica zewnętrzna kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
1 x 2 x 0,8 |
6,6 |
52,0 |
|
1 x 4 x 0,8 |
7,2 |
61,0 |
|
2 x 2 x 0,8 |
8,4 |
80,0 |
|
3 x 2 x 0,8 |
9,5 |
97,0 |
|
4 x 2 x 0,8 |
9,8 |
102,0 |
|
5 x 2 x 0,8 |
10,9 |
119,0 |
|
1 x 2 x 1,0 |
7,3 |
63,0 |
|
2 x 2 x 1,0 |
10,4 |
94,0 |
|
3 x 2 x 1,0 |
10,9 |
146,0 |
|
1 x 2 x 1,4 |
10,0 |
118,0 |
|
2 x 2 x 1,4 |
11,6 |
136,0 |
|
1 x 2 x 1,8 |
10,3 |
129,0 |
|
1 x 2 x 2,3 |
11,5 |
173,0 |
|
1 x 2 x 2,8 |
12,8 |
222,0 |
Warianty / Variants (42)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27734 | HTKSHmika FE180/PH90 1x2x0,8 | HTKSHmika FE180/PH90 | |
| 27735 | HTKSHmika FE180/PH90 1x4x0,8 | HTKSHmika FE180/PH90 | |
| 27736 | HTKSHmika FE180/PH90 3x2x0,8 | HTKSHmika FE180/PH90 | |
| 27737 | HTKSHmika FE180/PH90 4x2x0,8 | HTKSHmika FE180/PH90 | |
| 27738 | HTKSHmika FE180/PH90 5x2x0,8 | HTKSHmika FE180/PH90 | |
| 27739 | HTKSHmika FE180/PH90 7x2x0,8 | HTKSHmika FE180/PH90 | |
| 27740 | HTKSHmika FE180/PH90 10x2x0,8 | HTKSHmika FE180/PH90 | |
| 27741 | HTKSHmika FE180/PH90 1x2x1,05 | HTKSHmika FE180/PH90 | |
| 27742 | HTKSHmika FE180/PH90 1x4x1,05 | HTKSHmika FE180/PH90 | |
| 27743 | HTKSHmika FE180/PH90 3x2x1,05 | HTKSHmika FE180/PH90 | |
| 27744 | HTKSHmika FE180/PH90 4x2x1,05 | HTKSHmika FE180/PH90 | |
| 27745 | HTKSHmika FE180/PH90 5x2x1,05 | HTKSHmika FE180/PH90 | |
| 27746 | HTKSHmika FE180/PH90 7x2x1,05 | HTKSHmika FE180/PH90 | |
| 27747 | HTKSHmika FE180/PH90 10x2x1,05 | HTKSHmika FE180/PH90 | |
| 27748 | HTKSHmika FE180/PH90 1x2x1,4 | HTKSHmika FE180/PH90 | |
| 27749 | HTKSHmika FE180/PH90 1x4x1,4 | HTKSHmika FE180/PH90 | |
| 27750 | HTKSHmika FE180/PH90 3x2x1,4 | HTKSHmika FE180/PH90 | |
| 27751 | HTKSHmika FE180/PH90 4x2x1,4 | HTKSHmika FE180/PH90 | |
| 27752 | HTKSHmika FE180/PH90 5x2x1,4 | HTKSHmika FE180/PH90 | |
| 27753 | HTKSHmika FE180/PH90 7x2x1,4 | HTKSHmika FE180/PH90 | |
| 27754 | HTKSHmika FE180/PH90 10x2x1,4 | HTKSHmika FE180/PH90 | |
| 27755 | HTKSHmika FE180/PH90 1x2x1,8 | HTKSHmika FE180/PH90 | |
| 27756 | HTKSHmika FE180/PH90 1x4x1,8 | HTKSHmika FE180/PH90 | |
| 27757 | HTKSHmika FE180/PH90 3x2x1,8 | HTKSHmika FE180/PH90 | |
| 27758 | HTKSHmika FE180/PH90 4x2x1,8 | HTKSHmika FE180/PH90 | |
| 27759 | HTKSHmika FE180/PH90 5x2x1,8 | HTKSHmika FE180/PH90 | |
| 27760 | HTKSHmika FE180/PH90 7x2x1,8 | HTKSHmika FE180/PH90 | |
| 27761 | HTKSHmika FE180/PH90 10x2x1,8 | HTKSHmika FE180/PH90 | |
| 27762 | HTKSHmika FE180/PH90 1x2x2,3 | HTKSHmika FE180/PH90 | |
| 27763 | HTKSHmika FE180/PH90 1x4x2,3 | HTKSHmika FE180/PH90 | |
| 27764 | HTKSHmika FE180/PH90 3x2x2,3 | HTKSHmika FE180/PH90 | |
| 27765 | HTKSHmika FE180/PH90 4x2x2,3 | HTKSHmika FE180/PH90 | |
| 27766 | HTKSHmika FE180/PH90 5x2x2,3 | HTKSHmika FE180/PH90 | |
| 27767 | HTKSHmika FE180/PH90 7x2x2,3 | HTKSHmika FE180/PH90 | |
| 27768 | HTKSHmika FE180/PH90 10x2x2,3 | HTKSHmika FE180/PH90 | |
| 27769 | HTKSHmika FE180/PH90 1x2x2,8 | HTKSHmika FE180/PH90 | |
| 27770 | HTKSHmika FE180/PH90 1x4x2,8 | HTKSHmika FE180/PH90 | |
| 27771 | HTKSHmika FE180/PH90 3x2x2,8 | HTKSHmika FE180/PH90 | |
| 27772 | HTKSHmika FE180/PH90 4x2x2,8 | HTKSHmika FE180/PH90 | |
| 27773 | HTKSHmika FE180/PH90 5x2x2,8 | HTKSHmika FE180/PH90 | |
| 27774 | HTKSHmika FE180/PH90 7x2x2,8 | HTKSHmika FE180/PH90 | |
| 27775 | HTKSHmika FE180/PH90 10x2x2,8 | HTKSHmika FE180/PH90 |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
