RD-H(St)H

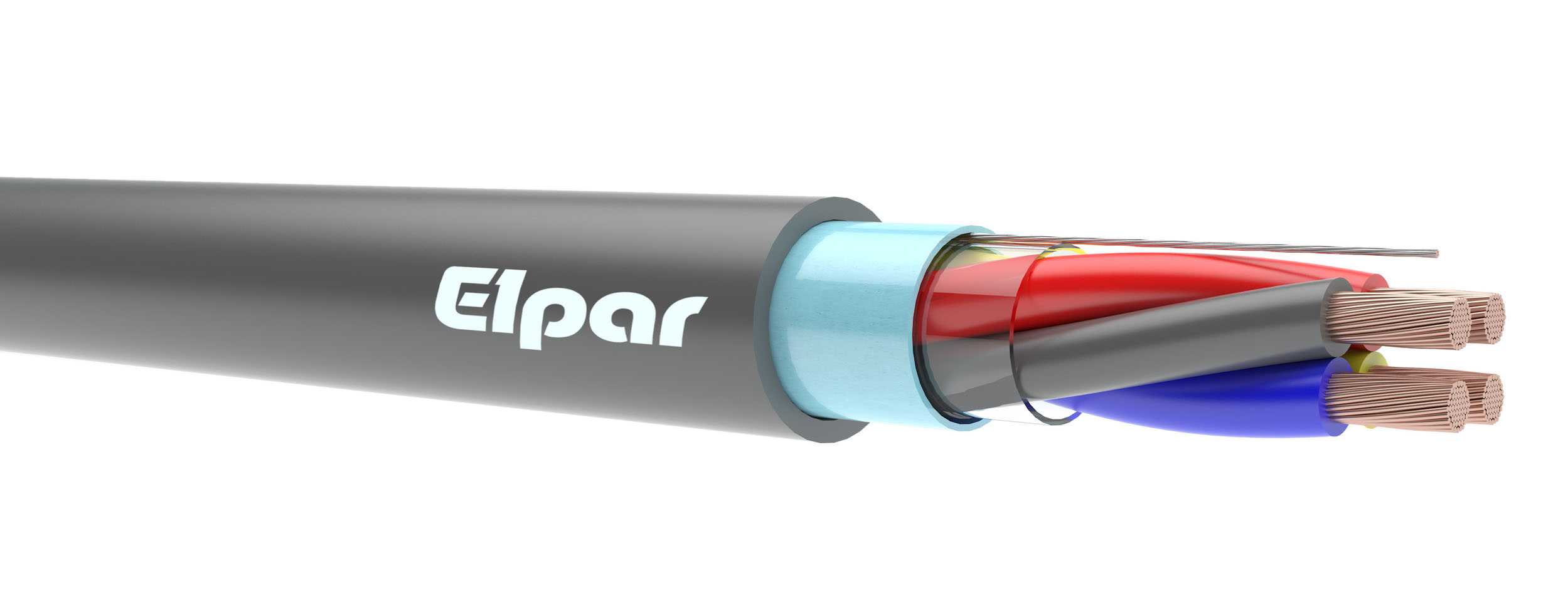

Kabel do przesyły danych w izolacji bezhalogenowej (H) i w powłoce bezhalogenowej (H) o wspólnym ekranie elektrostatycznym (St)
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 2, wg PN-EN 60228 |
|
Izolacja |
tworzywo bezhalogenowe |
|
Kolory izolacji |
para nr 1: niebieska-czerwona para nr 2: szara-żółta para nr 3: zielono-brązowa para nr 4: biała-czarna |
|
Ośrodek |
żyły skręcone w pary, pary skręcona w pęczki (cztery pary tworzą pęczek), pęczki owinięte taśmą z nadrukowanym numerem w celu identyfikacji, pęczki warstwowo skręcone w ośrodek owinięty taśmą poliestrową |
|
Ekran |
w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium, pod ekranem żyła uziemiająca o przekroju 0,5mm2 |
|
Powłoka |
tworzywo bezhalogenowe, kolor szary |
|
Temperatura pracy |
dla instalacji stałych: od -30⁰C do +70⁰C dla instalacji ruchomych: od -5⁰C do +70⁰C |
|
Promień gięcia |
10 x średnica kabla |
|
Zastosowanie |
kabel do przesyłania sygnałów analogowych i cyfrowych w paśmie do 10kHz, budowa kabla zapewnia dobrą tłumienność przenikową, kable przeznaczone do przesyłania sygnałów cyfrowych z prędkością do 200Kbit/s, kable nadają się układania wewnątrz budynków oraz do połączeń ruchomych wewnątrz budynków |
|
Parametry techniczne |
rezystancja pętli żył w temperaturze 20°C - 73,6 Ω/km pojemność skuteczna: <100 nF/km (przy liczbie par ≥ 4 może być o 20% większa) asymetria pojemności: <200 pF/100m impedancja: przy 1kHz 370 Ω przy 10kHz 130 Ω tłumienność falowa: przy 1kHz 1,2 dB/km przy 10kHz 3 dB/km tłumienność zbliżnoprzenikowa przy10kHz i 500m ≥ 60dB |
|
Pakowanie |
krążki, bębny |
|
RD-H(St)H |
||
|
Ilość par x średnica żyły (n x 2 x mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
2 x 2 x 0,5 |
8,5 |
83 |
|
4 x 2 x 0,5 |
9,7 |
131 |
|
8 x 2 x 0,5 |
14,7 |
218 |
|
12 x 2 x 0,5 |
16,5 |
291 |
|
16 x 2 x 0,5 |
17,4 |
358 |
|
24 x 2 x 0,5 |
21,3 |
505 |
|
32 x 2 x 0,5 |
23,6 |
662 |
|
48 x 2 x 0,5 |
30,1 |
980 |
Warianty / Variants (12)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27696 | RD-H(St)H 2x2x0,5 | RD-H(St)H | |
| 27697 | RD-H(St)H 4x2x0,5 | RD-H(St)H | |
| 27698 | RD-H(St)H 8x2x0,5 | RD-H(St)H | |
| 27699 | RD-H(St)H 12x2x0,5 | RD-H(St)H | |
| 27700 | RD-H(St)H 16x2x0,5 | RD-H(St)H | |
| 27701 | RD-H(St)H 20x2x0,5 | RD-H(St)H | |
| 27702 | RD-H(St)H 24x2x0,5 | RD-H(St)H | |
| 27703 | RD-H(St)H 28x2x0,5 | RD-H(St)H | |
| 27704 | RD-H(St)H 32x2x0,5 | RD-H(St)H | |
| 27705 | RD-H(St)H 40x2x0,5 | RD-H(St)H | |
| 27706 | RD-H(St)H 44x2x0,5 | RD-H(St)H | |
| 27707 | RD-H(St)H 48x2x0,5 | RD-H(St)H |
