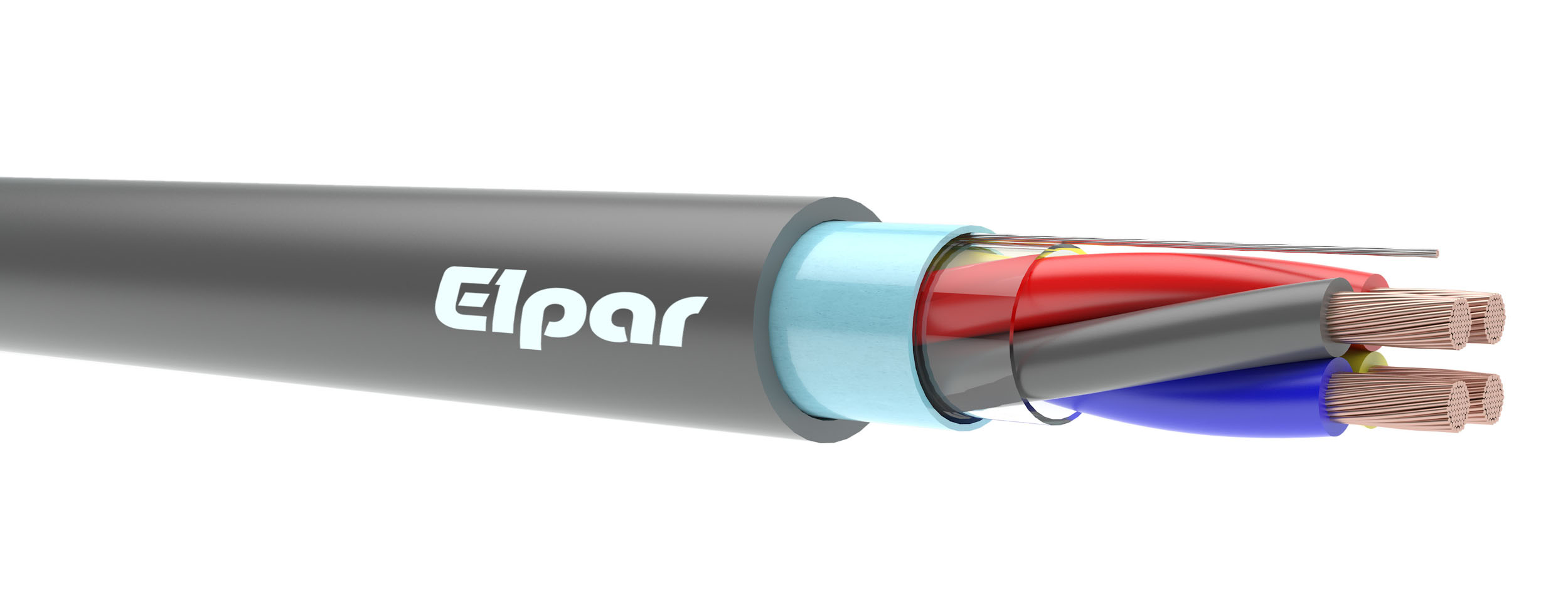

RD-Y(St)Y
Kabel do przesyłu danych w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y), o wspólnym ekranie elektrostatycznym (St).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 2, wg PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa PVC |
|
Kolory izolacji |
para nr 1 :niebieska-czerwona para nr 2: szara-żółta para nr 3: zielono-brązowa para nr 4: biała-czarna |
|
Ośrodek |
żyły skręcone w pary, pary skręcona w pęczki (cztery pary tworzą pęczek), pęczki owinięte taśmą z nadrukowanym numerem w celu identyfikacji, pęczki warstwowo skręcone w ośrodek owinięty taśmą poliestrową |
|
Ekran |
w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium, pod ekranem żyła uziemiająca o przekroju 0,5mm2 |
|
Powłoka |
specjalna polwinitowa, nierozprzestrzeniająca płomienia, kolor szary |
|
Temperatura pracy |
dla instalacji stałych: od -30⁰C do +70⁰C dla instalacji ruchomych: od -5⁰C do +70⁰C |
|
Promień gięcia |
7,5 x średnica kabla |
|
Zastosowanie |
kabel do przesyłania sygnałów analogowych i cyfrowych w paśmie do 10kHz, budowa kabla zapewnia dobrą tłumienność przenikową, kable przeznaczone do przesyłania sygnałów cyfrowych z prędkością do 200Kbit/s, kable nadają się układania wewnątrz budynków oraz do połączeń ruchomych wewnątrz budynków |
|
Parametry techniczne |
rezystancja pętli żył w temperaturze 20°C - 73,6 Ω/km pojemność skuteczna: <100 nF/km (przy liczbie par ≥ 4 może być o 20% większa) asymetria pojemności: <200 pF/100m impedancja: przy 1kHz 370 Ω przy 10kHz 130 Ω tłumienność falowa: przy 1kHz 1,2 dB/km przy 10kHz 3 dB/km tłumienność zbliżnoprzenikowa przy 10kHz i 500m ≥ 60dB |
|
Pakowanie |
krążki, bębny |
|
RD-Y(St)Y |
||
|
Ilość par x średnica żyły (n x 2 x mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
2 x 2 x 0,5 |
8,3 |
80 |
|
4 x 2 x 0,5 |
9,2 |
122 |
|
8 x 2 x 0,5 |
13,9 |
206 |
|
12 x 2 x 0,5 |
15,4 |
271 |
|
16 x 2 x 0,5 |
16,2 |
332 |
|
20 x 2 x 0,5 |
18,0 |
401 |
|
24 x 2 x 0,5 |
19,7 |
468 |
|
28 x 2 x 0,5 |
20,3 |
528 |
|
32 x 2 x 0,5 |
21,9 |
613 |
|
40 x 2 x 0,5 |
25,9 |
756 |
|
44 x 2 x 0,5 |
26,8 |
821 |
|
48 x 2 x 0,5 |
27,4 |
881 |
Warianty / Variants (12)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27672 | RD-Y(St)Y 2x2x0,5 | RD-Y(St)Y | |
| 27673 | RD-Y(St)Y 4x2x0,5 | RD-Y(St)Y | |
| 27674 | RD-Y(St)Y 8x2x0,5 | RD-Y(St)Y | |
| 27675 | RD-Y(St)Y 12x2x0,5 | RD-Y(St)Y | |
| 27676 | RD-Y(St)Y 16x2x0,5 | RD-Y(St)Y | |
| 27677 | RD-Y(St)Y 20x2x0,5 | RD-Y(St)Y | |
| 27678 | RD-Y(St)Y 24x2x0,5 | RD-Y(St)Y | |
| 27679 | RD-Y(St)Y 28x2x0,5 | RD-Y(St)Y | |
| 27680 | RD-Y(St)Y 32x2x0,5 | RD-Y(St)Y | |
| 27681 | RD-Y(St)Y 40x2x0,5 | RD-Y(St)Y | |
| 27682 | RD-Y(St)Y 44x2x0,5 | RD-Y(St)Y | |
| 27683 | RD-Y(St)Y 48x2x0,5 | RD-Y(St)Y |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
