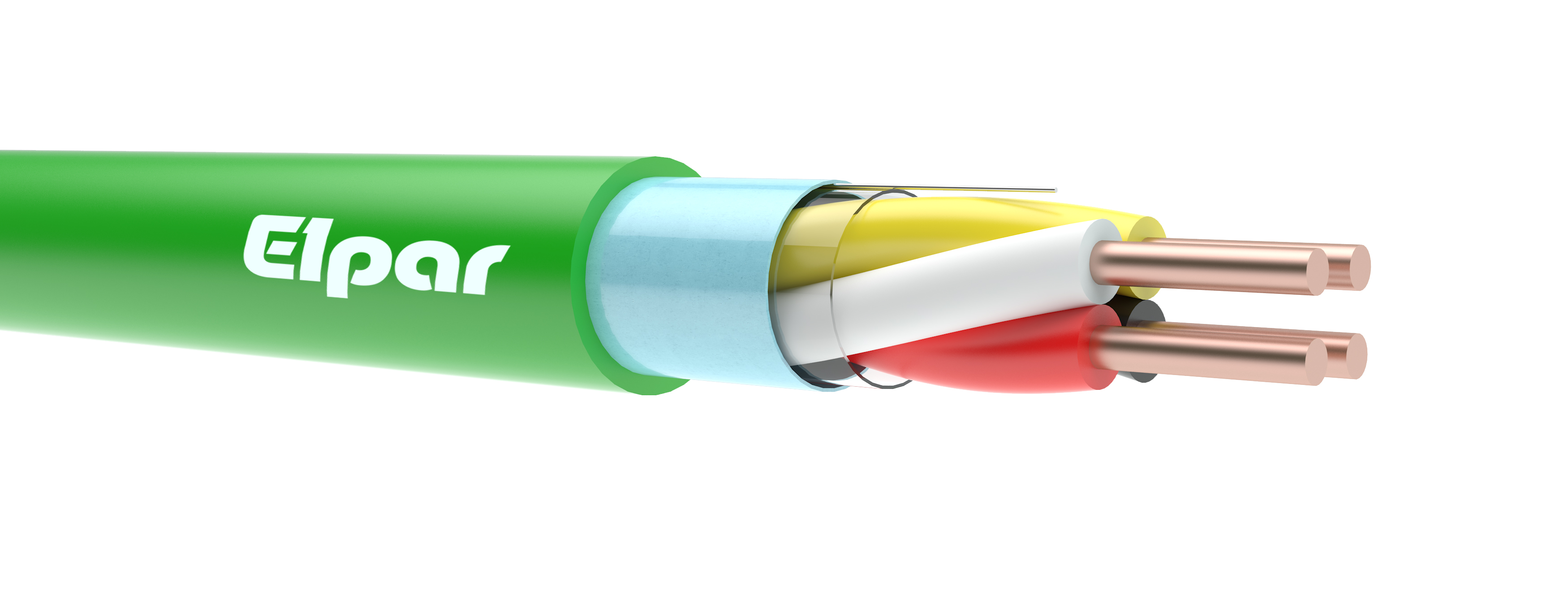

E-BUS
Przewód symetryczny z żyłami miedzianymi jednodrutowymi, w izolacji polwinitowej i w powłoce polwinitowej we wspólnym ekranie na ośrodku w postaci taśmy poliestrowej pokrytej warstwą aluminium.
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe |
|
Izolacja |
specjalna polwinitowa |
|
Kolory izolacji |
dla przewodów o dwóch parach: biała, żółta, czerwona, czarna dla przewodów o czterech parach: biała, żółta, czerwona, zielona, niebieska, brązowa, biała, biała |
|
Ośrodek |
żyły skręcone w pary, pary skręcona w ośrodek |
|
Ekran |
w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium nałożoną na ośrodek, pod ekranem ułożona wzdłużnie żyła spływowa (drut miedziany ocynowany) |
|
Powłoka |
specjalna polwinitowa, olejoodporna, nierozprzestrzeniająca płomienia, kolor zielony (przewód parowy), kolor fioletowy (przewód czteroparowy) |
|
Temperatura pracy |
od -30⁰C do +70⁰C |
|
Promień gięcia |
8 x średnica przewodu |
|
Zastosowanie |
przewody przeznaczone do przenoszenia sygnałów BUS w systemach zarządzania inteligentnym budynkiem, opartych na standardach EIB, able nadają się do zastosowań wnętrzowych, do prowadzenia "na" i "pod" tynkiem, w rurach, kanałach kablowych, korytkach |
|
Parametry techniczne |
impedancja falowa: 100 Ohm rezystancja pętli żył (max): 147,2 Ω/km pojemność: 100 nF/km |
|
Pakowanie |
krążki, bębny |
|
E-BUS |
||
|
Ilość par x średnica żyły (n x 2 x mm) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
2 x 2 x 0,80 |
5,5 |
56 |
|
4 x 2 x 0,80 |
8,1 |
93 |
Warianty / Variants (2)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27666 | E-BUS 2x2x0,8 | E-BUS | |
| 27667 | E-BUS 4x2x0,8 | E-BUS |
