XWDek 75 0,59/3,7

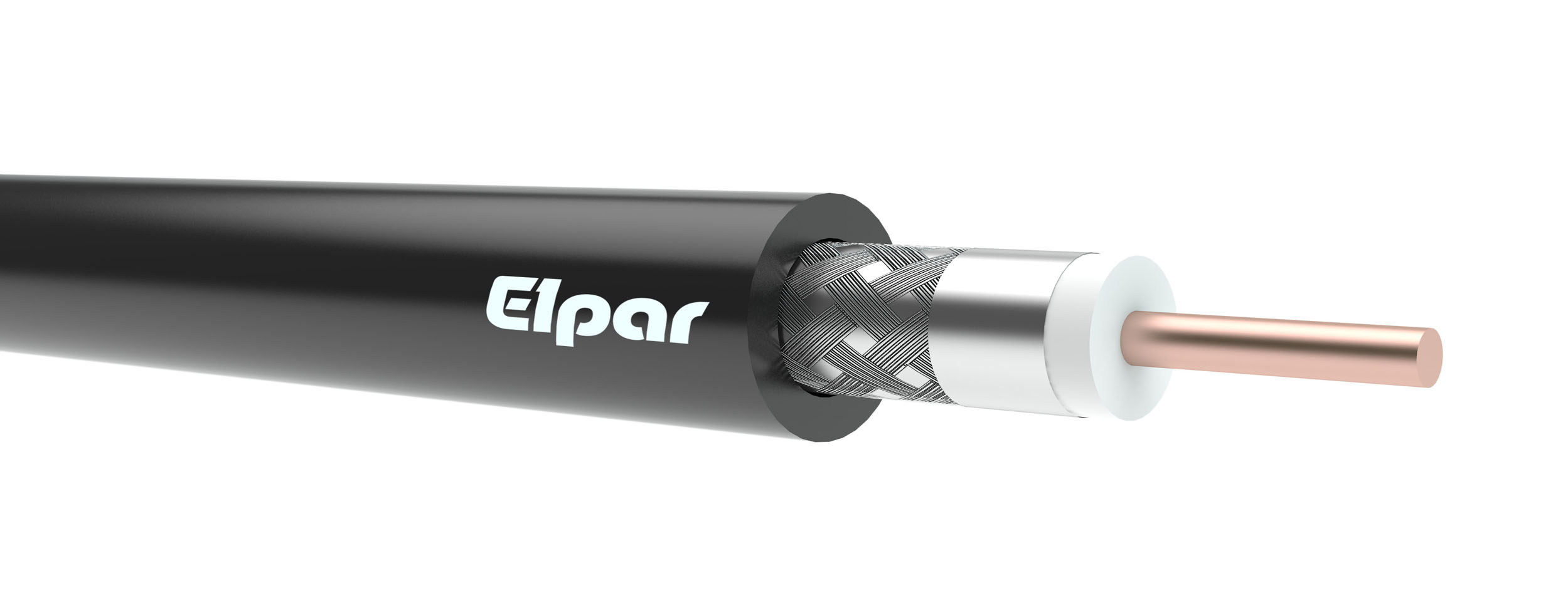

Przewód współosiowy (W) wielkiej częstotliwości, o żyle wewnętrznej miedzianej jednodrutowej (D), o jednolitej izolacji polietylenowej, żyle zewnętrznej w postaci taśmy AL/PET oraz oplotu z drutów miedzianych ocynowanych (ek) i powłoce polietylenowej (X).
|
BUDOWA: |
|
|
Żyła |
miedziana jednodrutowa |
|
Izolacja |
polietylenowa jednolita PE |
|
Średnica izolowanej żyły |
3,7 mm |
|
Żyła zewnętrzna |
taśma AL/PET oraz oplot z drutów miedzianych ocynowanych |
|
Gęstość oplotu |
40 % |
|
Powłoka |
polietylenowa, kolor czarny |
|
Przybliżona średnica zewnętrzna przewodu |
6,0 mm |
|
Przybliżona masa przewodu |
30 kg/km |
|
Temperatura pracy |
od -30°C do +70°C |
|
Impedancja falowa |
75 Ω ± 3 Ω |
|
Pojemność skuteczna |
66 pF/m przy f=1 kHz |
|
Rezystancja żyły wewnętrznej |
61,2 Ω/km |
|
Tłumienność falowa przy częstotliwości MHz/[dB/100m] 50 100 200 300 500 800 1000 |
7,7 11,1 16,2 20,4 27,2 35,5 40,4 |
|
Zastosowanie |
przewody do wykonywania telewizyjnych instalacji antenowych i instalacji telewizji przemysłowej, można stosować do instalacji zewnętrznych |
|
Pakowanie |
krążki, bębny |
Warianty / Variants (1)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27522 | XWDek 75 0,59/3,7 | XWDek 75 0,59/3,7 |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
