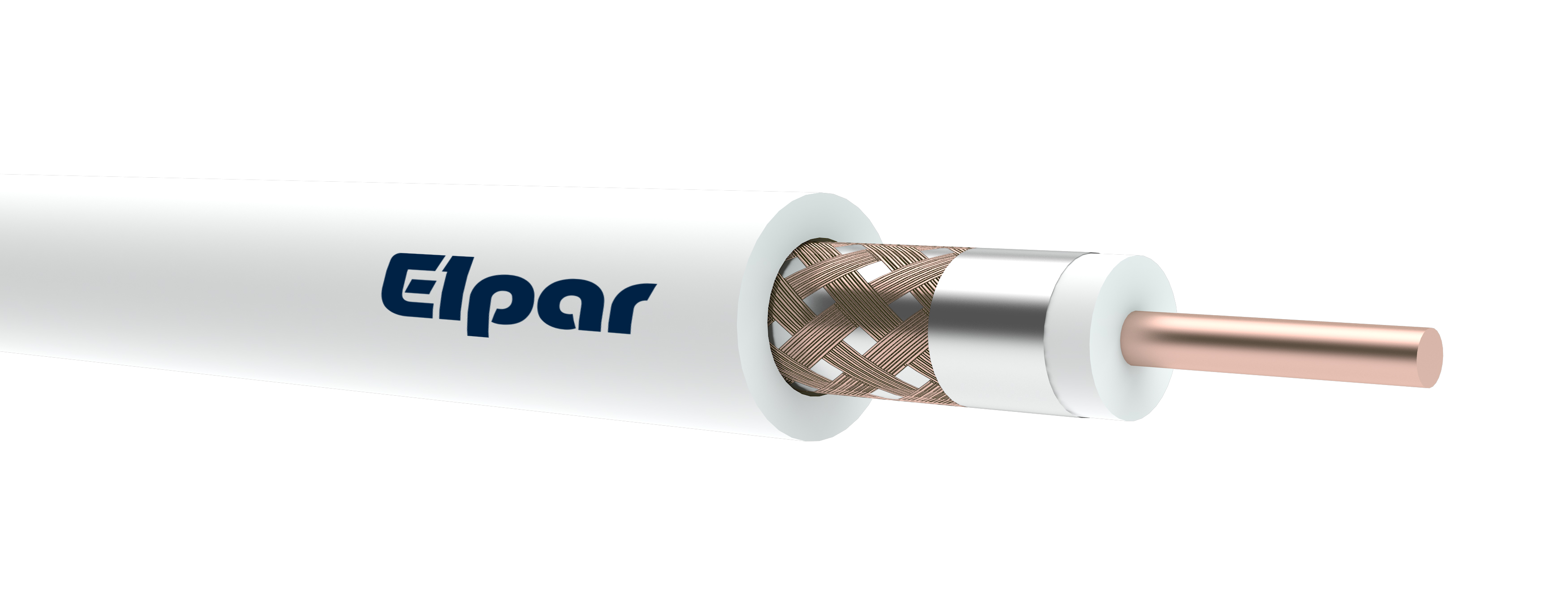

SATPAR 75 1,05/4,8
Коаксиальный провод высокой частоты, c внутренней медной однопроволочной жилой, с изоляцией из пористого полиэтилена, с наружной жилой – трубкой из полиэстеровой ленты покрытой алюминием, с оболочкой из полвинилхлорида.
|
СТРОЕНИЕ: |
|
|
Жила |
медная однопроволочная |
|
Изоляция |
пористый полиэтилен PE |
|
Сечение изолированной жилы |
4,8 мм |
|
Внешняя жила |
лента AL/PET и оплетка из медных проволок |
|
Плотность оплетки |
40 % |
|
Оболочка |
поливинилхлорид ПВХ, белый цвет |
|
Приблизительное наружное сечение провода |
6,8 мм |
|
Приблизительная масса провода |
43 кг/км |
|
Температура работы |
от -30°C до +70°C |
|
Волновое сопротивление |
75 Ω ± 3 Ω |
|
Эффективная емкость |
57 пФ/м при ф=1 кГц |
|
Сопротивление внутренней жилы |
20,0 Ω/км |
|
Волновое сопротивление при частоте МГц/[дБ/100м] 100 200 500 1000 1750 |
6,0 9,0 14,0 20,0 30,0 |
|
Применение |
провода для установок телевизионных антенн и кабельного и спутнкового телевидений |
|
Упаковка |
бухты, барабаны |
Warianty / Variants (1)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27520 | SATPAR 75 1,05/4,8 | SATPAR 75 1,05/4,8 |
