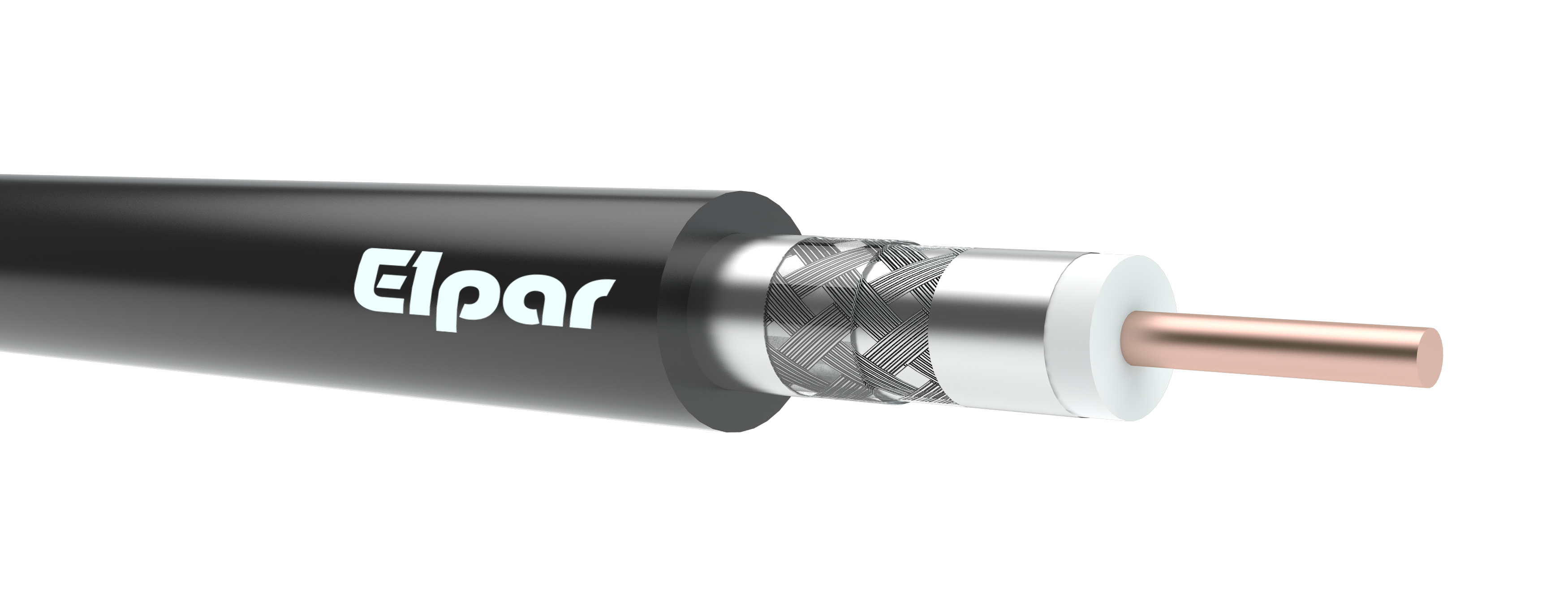

RG 6 wz
Коаксиальный провод высокой частоты с внутренней медной однопроволочной жилой, с изоляцией их пористого полиэтилена, с наружной жилой – трубки из полиэстеровой ленты покрытой алюминием и полетки из медных луженых провлок, заполненый гелем и с полиэтиеновой облочкой.
|
СТРОЕНИЕ: |
|
|
Жила |
медная однопроволочная |
|
Изоляция |
пористый полиэтилен PE |
|
Сечение изолированной жилы |
5,0 мм |
|
Внешняя жила |
лента AL/PET/AL и полетка из медных луженых проволок |
|
Плотность оплетки |
40 % |
|
Влагозащитный барьер |
полиэстеровая лента + гидрофобный гель + алюминевая лента с обоих сторон покрытая сополимером этилена |
|
Оболочка |
полиэтилен, черный цвет |
|
Приблизительное наружное сечение провода |
7,6 мм |
|
Приблизительная масса провода |
54 кг/км |
|
Температура работы |
от -30°C до +70°C |
|
Волновое сопротивление |
75 Ω ± 3 Ω |
|
Эффективная емкость |
57 пФ/м при ф=1 ц кГц |
|
Волновое сопротивление при частоте МГц/[дБ/100м] 50 100 200 500 800 1000 1500 2000 2400 |
4,5 6,1 8,8 14,7 19,4 22,2 28,2 33,4 37,5 |
|
Применение |
провода для предачи электрических сигналов высокой частоты, в установках наземного, спутникогого и кабельного телевидения и в установках телевизионных антенн, провода предназначены для прокладки на снаружи зданий, непосредственно в грунте и кабельных каналах |
|
Упаковка |
бухты, барабаны |
Warianty / Variants (1)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27511 | RG 6 wz | RG 6 wz |
