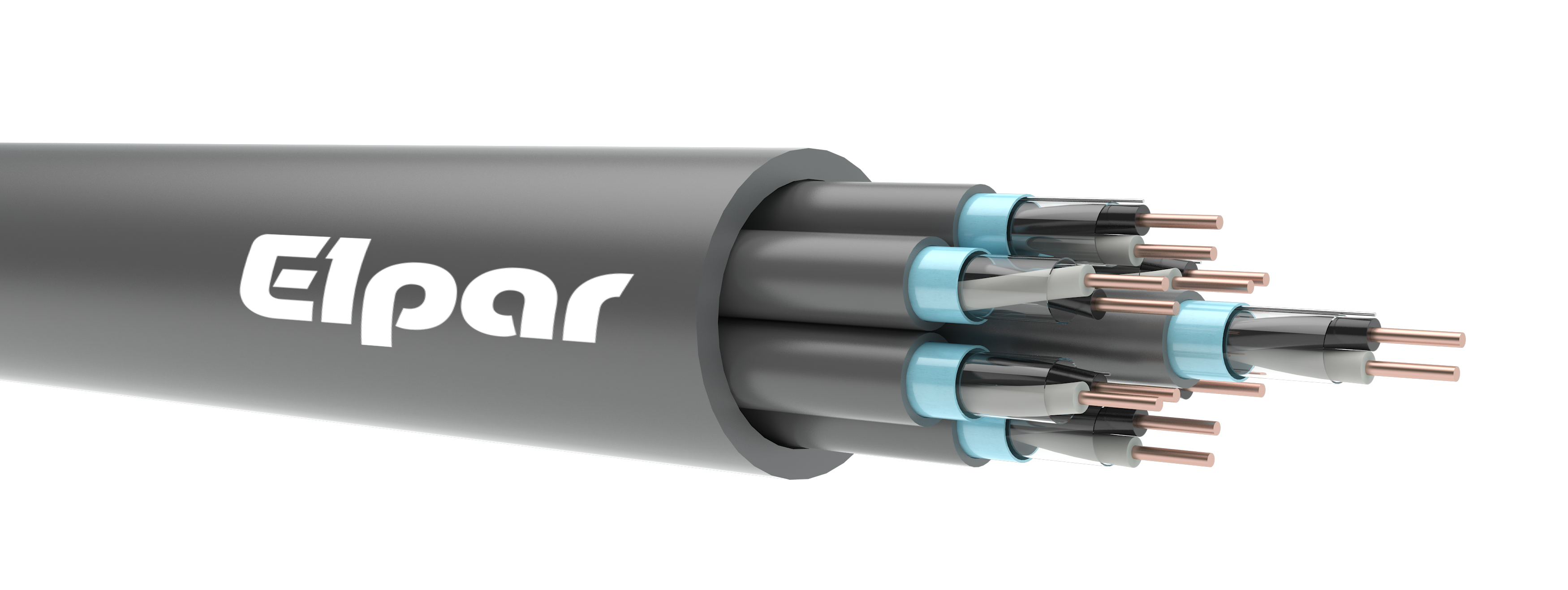

Yn-YTKSXekp
Телекоммуникационный (T) кабель (K), стационный (S), c индидуалными экранами на парах (ekp), с изоляцией из поливинилхлорида на экране (Y), с медными однопроволочными жилами, с полиэтиленовой изоляцией (X), с совместной оболочкой из поливинилхлорида нероспрастраняющего горение (Yn).
|
СТРОЕНИЕ: |
|
|
Жилы |
медные нелуженые однопроволочные или медные луженые однопроволочные (с), кл. 1, PN-EN 60228 |
|
Изоляция |
литой полиэтилен |
|
Цвета изоляции |
цвет изоляции в каждой паре жил черный и натуральный |
|
Экран на парах |
лента AL/PET, заземляющая однопроволочная медная луженая жила |
|
Оболочка на парах |
поливинилхлорид ПВХ |
|
Оболочка кабеля |
специальный поливинилхлорид, кислородный индекс мин. 29, самотушительний, нераспространяющий горение, серый цвет |
|
Температура работы |
от -40°C до +70°C |
|
Применение |
телекоммуникационный кабель большой частоты предназначен для соединяния устройств в телекоммуникационных, электронных, измерительных и информатических установках, работающих в частоте до 1 МГц, очень хороший коэффийиент переходного затухания |
|
Упаковка |
бухты, барабаны |
|
Yn-YTKSXekp |
||
|
Количество и номинальное сечение жил (Х x 2 x Х мм) |
Приблизительный наружный размер провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
8 x (1 x 2 x 0,4) |
11,1 |
72,6 |
|
12 x (1 x 2 x 0,4) |
13,7 |
197 |
|
24 x (1 x 2 x 0,4) |
19,2 |
336 |
|
8 x (1 x 2 x 0,4 c) |
11,1 |
72,6 |
|
12 x (1 x 2 x 0,4 c) |
13,7 |
197 |
|
24 x (1 x 2 x 0,4 c) |
19,2 |
336 |
|
Электрическая характеристика в темп. 20°C |
Единица |
0,4 мм |
|
Волновое сопротивление пары при частоте 1 МГц |
Ω |
120 ± 15 |
|
Сопротивление изоляции жил /мин/ |
МОм x км |
1500 |
|
Эффекивная емкость пар /макс/ |
пФ/км |
65 |
|
Сопротивление петли пары /макс/ |
Ω/км |
306 |
|
Волновое затухание пары при частоте 1 МГц (макс) |
дБ/100 м |
4,5 |
|
Затухание переходное затухание при частоте 1 МГц (мин) |
дБ/20 м |
75 |
Warianty / Variants (8)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27367 | Yn-TKSXekp 1x2x0,4 | Yn-YTKSXekp | |
| 27368 | Yn-YTKSXekp 8x(1x2x0,4) | Yn-YTKSXekp | |
| 27369 | Yn-YTKSXekp 12x(1x2x0,4) | Yn-YTKSXekp | |
| 27370 | Yn-YTKSXekp 24x(1x2x0,4) | Yn-YTKSXekp | |
| 27379 | Yn-TKSXekp 1x2x0,4 | Yn-YTKSXekp | |
| 27380 | Yn-YTKSXekp 8x(1x2x0,4) | Yn-YTKSXekp | |
| 27381 | Yn-YTKSXekp 12x(1x2x0,4) | Yn-YTKSXekp | |
| 27382 | Yn-YTKSXekp 24x(1x2x0,4) | Yn-YTKSXekp |
