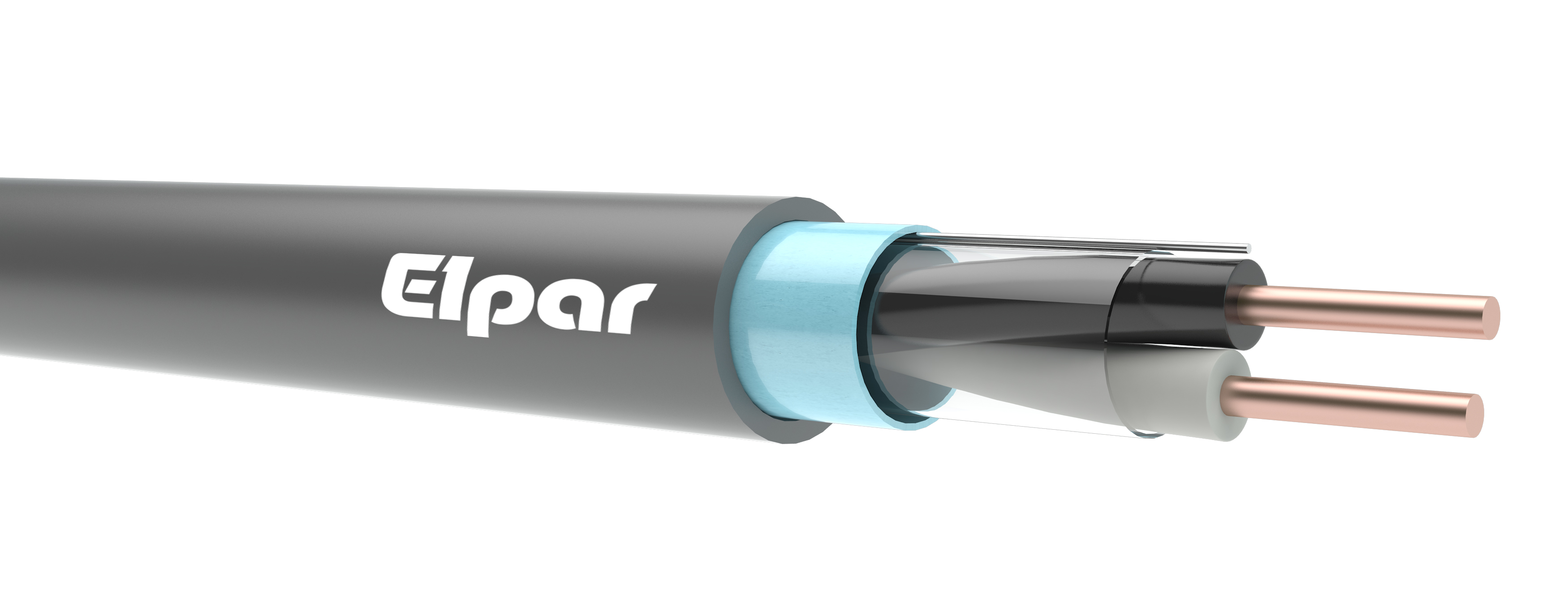

YTKSXekp

Telekomunikacyjny (T) kabel (K) stacyjny (S), jednoparowy, ekranowany (ekp), z żyłami miedzianymi jednodrutowymi, o izolacji polietylenowej (X), o powłoce polwinitowej (Y).

BUDOWA:
Żyły	miedziane jednodrutowe nieocynowane lub miedziane jednodrutowe ocynowane (c), kl. 1
Izolacja	polietylen lity
Kolory izolacji	wg PN-92/T-90320 (90321)
Ekran na parach	taśma AL/PET, żyła uziemiająca jednodrutowa z miedzi ocynowanej
Powłoka	polwinitowa PVC, kolor szary
Temperatura pracy	od -40°C do +70°C
Zastosowanie	telekomunikacyjny kabel wielkiej częstotliwości przeznaczone są do łączenia urządzeń w instalacjach telekomunikacyjnych, elektronicznych, pomiarowych i informatycznych pracujących w paśmie częstotliwości do 1 MHz, o bardzo dobrym współczynniku tłumienności przenikowej
Pakowanie	krążki, bębny

YTKSXekp
Liczba i średnica znamionowa żył (n x 2 x n mm)	Przybliżona średnica zewnętrzna kabla (mm)	Przybliżona masa kabla (kg/km)
1 x 2 x 0,4	3,9	10,5
1 x 2 x 0,4 c	3,9	10,5

Parametry elektryczne w temp. 20°C	Jednostka	0,4 mm
Impedancja falowa pary przy częstotliwości 1 MHz	Ω	120 ± 15
Rezystancja izolacji żyły /min/	MΩxkm	1500
Pojemność skuteczna par /max/	nF/km	65
Rezystancja pętli żył /max/	Ω/km	306
Tłumienność falowa pary przy częstotliwości 1 MHz (max)	dB/100 m	4,5
Tłumiennośç zbliżnoprzenikowa przy częstotliwości 1 MHz (min)	dB/20 m	75

Warianty / Variants (2)

ID	Wariant	Symbol	PDF
27363	YTKSXekp 1x2x0,4	YTKSXekp
27375	YTKSXekp 1x2x0,4	YTKSXekp

Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
