XzTKMXpwFtlx

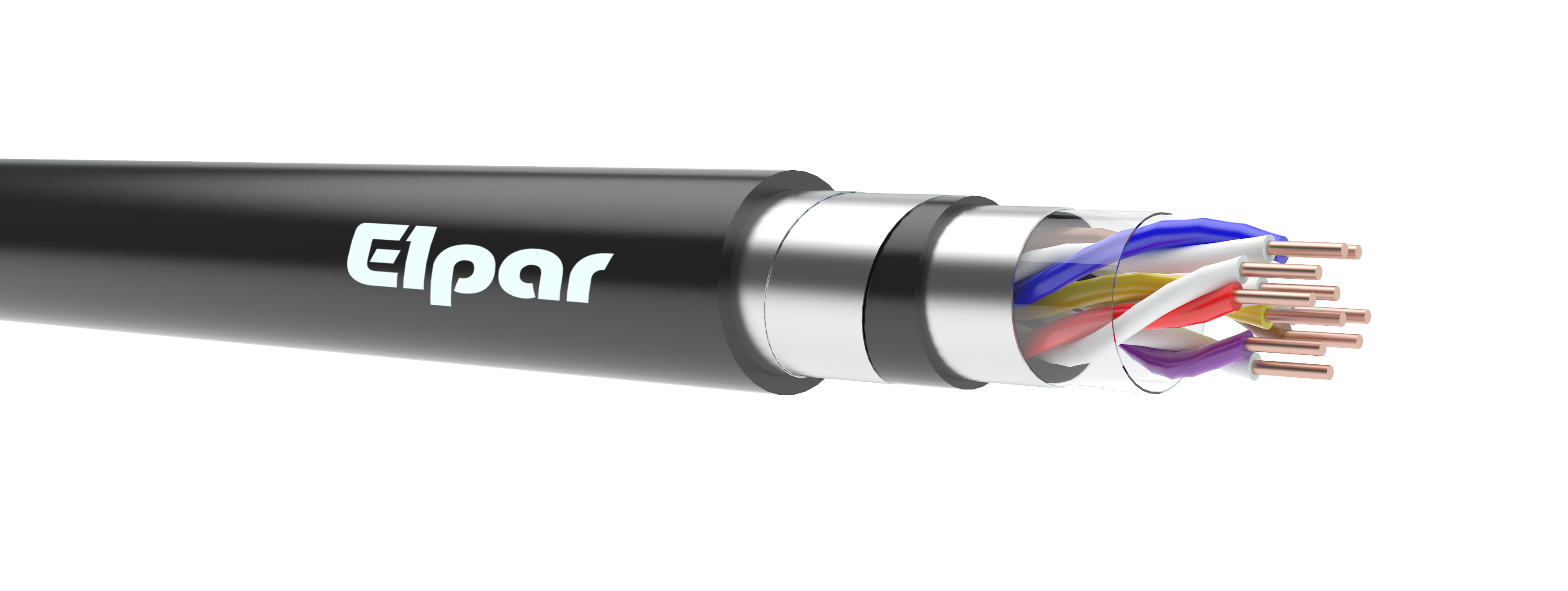

Telekomunikacyjny (T), kabel (K) miejscowy (M) pęczkowy, o izolacji z polietylenu piankowego z cienką warstwą polietylenu jednolitego (Xp), w powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony żelem (w) opancerzony taśmami stalowymilakierowanymi (Ftl) z osłoną polietylenową (x).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1 |
|
Izolacja |
polietylen piankowy z zewnętrzną warstwą polietylenu jednolitego |
|
Kolory izolacji |
wg tabeli |
|
Wypełnienie |
żel hydrofobowy |
|
Zapora przeciwwilgociowa |
taśma aluminiowa pokryta dwustronnie warstwą kopolimeru etylenu |
|
Powłoka |
polietylen powłokowy, kolor czarny |
|
Pancerz |
taśmy stalowe lakierowane |
|
Osłona |
polietylen powłokowy kolor czarny |
|
Promień gięcia |
10 x średnica kabla |
|
Temperatura pracy |
podczas pracy od -30°C do +70°C podczas układania od -10°C do +50°C |
|
Zastosowanie |
kable przeznaczone są do budowy telekomunikacyjnych sieci miejscowych, do układania w kanalizacji kablowej i bezpośrednio w ziemi, na terenach o zwiększonym zagrożeniu uszkodzeniami mechanicznymi, kable są odporne na promieniowanie UV oraz warunki atmosferyczne, mogą być układane w instalacjach zewnętrznych |
|
Pakowanie |
krążki, bębny |
|
XzTKMXpwFlex |
||
|
Liczba i średnica znamionowa żył (n x 4 x n mm) |
Przybliżony wymiar zewnętrzny kabla (mm) |
Przybliżona masa kabla (kg/km) |
|
5 x 4 x 0,4 |
13,5 |
129 |
|
10 x 4 x 0,4 |
14,6 |
183 |
|
15 x 4 x 0,4 |
16,8 |
358 |
|
25 x 4 x 0,4 |
19,8 |
470 |
|
35 x 4 x 0,4 |
23,0 |
570 |
|
50 x 4 x 0,4 |
27,4 |
743 |
|
100 x 4 x 0,4 |
32,5 |
1383 |
|
150 x 4 x 0,4 |
44,5 |
1838 |
|
5 x 4 x 0,5 |
14,6 |
285 |
|
10 x 4 x 0,5 |
15,9 |
359 |
|
15 x 4 x 0,5 |
17,3 |
436 |
|
25 x 4 x 0,5 |
20,3 |
604 |
|
35 x 4 x 0,5 |
23,5 |
766 |
|
50 x 4 x 0,5 |
27,9 |
1173 |
|
100 x 4 x 0,5 |
33,0 |
1754 |
|
150 x 4 x 0,5 |
47,0 |
49 |
|
5 x 4 x 0,6 |
14,9 |
16,9 |
|
10 x 4 x 0,6 |
16,7 |
18,7 |
|
15 x 4 x 0,6 |
19,7 |
21,7 |
|
25 x 4 x 0,6 |
23,5 |
25,5 |
|
35 x 4 x 0,6 |
26,6 |
28,6 |
|
50 x 4 x 0,6 |
30,6 |
32,6 |
|
100 x 4 x 0,6 |
45,5 |
47,5 |
|
5 x 4 x 0,8 |
17,1 |
19,1 |
|
10 x 4 x 0,8 |
20,1 |
22,1 |
|
15 x 4 x 0,8 |
24,1 |
26,1 |
|
25 x 4 x 0,8 |
28,7 |
30,7 |
|
35 x 4 x 0,8 |
31,9 |
33,9 |
|
50 x 4 x 0,8 |
26,7 |
28,7 |
|
Kolory izolacji żył | ||||
|---|---|---|---|---|
|
Nr pary |
Barwy izolacji żył w wiązkach | |||
|
a |
b |
c |
d | |
|
1 |
czerwona |
biała |
zielona |
szara |
|
2 |
niebieska |
biała |
zielona |
szara |
|
3 |
żółta |
biała |
zielona |
szara |
|
4 |
brązowa |
biała |
zielona |
szara |
|
5 |
fioletowa |
biała |
zielona |
szara |
|
6 |
czerwona |
biała |
zielona |
pomarańczowa |
|
7 |
niebieska |
biała |
zielona |
pomarańczowa |
|
8 |
żółta |
biała |
zielona |
pomarańczowa |
|
9 |
brązowa |
biała |
zielona |
pomarańczowa |
|
10 |
fioletowa |
biała |
zielona |
pomarańczowa |
|
Parametry elektryczne w temp. 20°C |
Jednostka |
Średnica znamionowa żył miedzianych | |||||
|---|---|---|---|---|---|---|---|
|
0,4 mm |
0,5 mm |
0,6 mm |
0,8 mm | ||||
|
Asymetria pojemności miedzy czwórkami k1 /max/ |
pF/km |
854 |
854 |
854 |
512 |
||
|
Asymetria pojem. między torami macierzystymi sąsiednich czwórek k9-12 /max/ |
pF/km |
256 |
256 |
256 |
170 |
||
|
Rezystancja izolacji żyły /min/ |
MΩxkm |
1500 |
1500 |
1500 |
1500 |
||
|
Pojemność skuteczna par /max/ |
nF/km |
55 |
55 |
55 |
55 |
||
|
Rezystancja pętli pary /max/ |
Ω/km |
300 |
191,8 |
133,2 |
73,6 |
||
|
Odporność na napięcie probiercze powłoki polietylenowej |
Napięcie przemienne |
kV |
8 |
8 |
8 |
8 |
|
|
Napięcie stałe |
kV |
12 |
12 |
12 |
12 |
||
|
Odporność izolacji polietylenowej żył na napięcie probiercze w ciągu 1 minuty |
żyła/żyła |
Napięcie przemienne |
V |
700 |
700 |
- |
- |
|
V |
1000 |
1000 |
- |
- |
|||
|
żyła/zapora przeciwwilgociowa |
Napięcie stałe |
V |
2000 |
2000 |
- |
- |
|
|
V |
3000 |
3000 |
- |
- |
|||
|
Odporność izolacji polietylenowej piankowej żył na napięcie probiercze w ciągu 1 minuty |
żyła/żyła |
Napięcie przemienne |
V |
- |
500 |
500 |
500 |
|
V |
- |
750 |
750 |
750 |
|||
|
żyła/zapora przeciwwilgociowa |
Napięcie stałe |
V |
- |
1400 |
1400 |
1400 |
|
|
V |
- |
2100 |
2100 |
2100 |
|||
