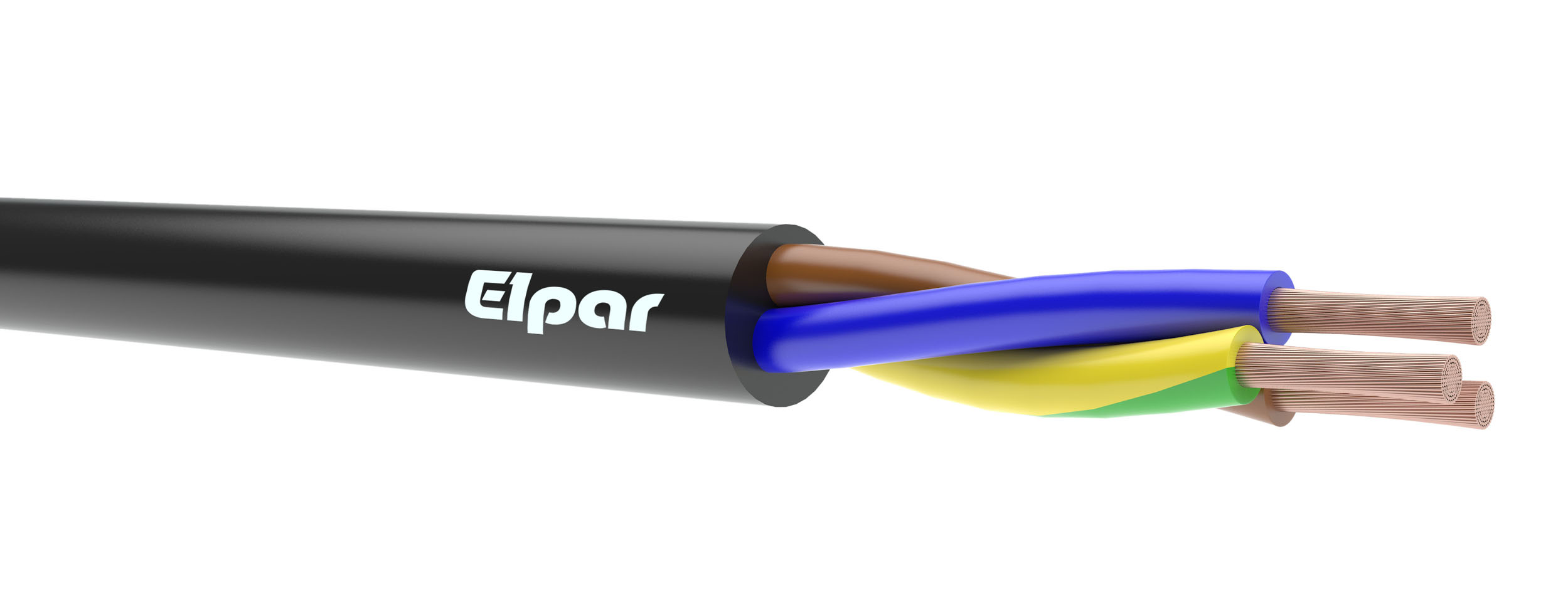

H05RN-F (OnW(żo) 300/500 V)
Przewód wykonany wg normy zharmonizowanej (H), na napięcie 300/500V (05), o izolacji z gumy EPR (R) i powłoce z kauczuku chloroprenowego (N), o żyłach miedzianych wielodrutowych giętkich (F).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg PN-EN 60228 |
|
Izolacja |
guma |
|
Powłoka |
guma chloroprenowa, oloejoodporna i nierozprzestrzeniająca płomienia, kolor czarny |
|
Kolory izolacji |
2-żyłowe: niebieska, brązowa 3-żyłowe: zielono-żółta, niebieska, brązowa 4-żyłowe: zielono-żółta, brązowa, czarna, szara |
|
Temperatura pracy |
od -25°C do +60°C |
|
Napięcie znamionowe |
300/500 V |
|
Minimalny promień gięcia |
średnica zewnętrzna przewodu D [mm] |
|
ułożony na stałe |
3 x D |
| podłączony do urządzenia przenośnego lub ruchomego - przewód nie obciążony mechanicznie | 4 x D |
| przy dopuszczalnym mechanicznym obciążeniu | 6 x D |
|
Zastosowanie |
przewody przeznaczone są do powszechnego stosowania w pomieszczeniach domowych, kuchniach, biurach oraz do zasilania urządzeń, gdzie przewody narażone są na małe mechaniczne naprężenia i jako przewody przyłączeniowe do urządzeń ogrodowych |
|
Pakowanie |
krążki, bębny |
|
H05RN-F (OnW(żo) 300/500 V) |
||
|
Liczba i przekrój znamionowy żył [n x mm2] |
Przybliżona średnica zewnętrzna przewodu [mm] |
Orientacyjna masa przewodu [kg/km] |
|
2 x 0,75 |
6,1 |
53 |
|
2 x 1 |
6,6 |
62 |
|
3 x 0,75 |
6,7 |
66 |
|
3 x 1 |
7,0 |
75 |
|
3 x 1,5 |
8,8 |
113 |
|
3 x 2,5 |
10,5 |
168 |
|
4 x 0,75 |
7,4 |
79 |
|
4 x 1 |
7,7 |
87 |
Warianty / Variants (14)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 458 | H05RN-F 2x0,75 | H05RN-F (OnW(żo) 300/500 V) | |
| 459 | H05RN-F 2x1,0 | H05RN-F (OnW(żo) 300/500 V) | |
| 460 | H05RN-F 3G0,75 | H05RN-F (OnW(żo) 300/500 V) | |
| 461 | H05RN-F 3x0,75 | H05RN-F (OnW(żo) 300/500 V) | |
| 462 | H05RN-F 3G1,0 | H05RN-F (OnW(żo) 300/500 V) | |
| 463 | H05RN-F 3x1,0 | H05RN-F (OnW(żo) 300/500 V) | |
| 464 | H05RN-F 4G0,75 | H05RN-F (OnW(żo) 300/500 V) | |
| 465 | H05RN-F 3x0,75 | H05RN-F (OnW(żo) 300/500 V) | |
| 466 | H05RN-F 4G1,0 | H05RN-F (OnW(żo) 300/500 V) | |
| 467 | H05RN-F 4x1,0 | H05RN-F (OnW(żo) 300/500 V) | |
| 29984 | H05RN-F 3x1,5 | H05RN-F (OnW(żo) 300/500 V) | |
| 29985 | H05RN-F 3G1,5 | H05RN-F (OnW(żo) 300/500 V) | |
| 29986 | H05RN-F 3G2,5 | H05RN-F (OnW(żo) 300/500 V) | |
| 29987 | H05RN-F 3x2,5 | H05RN-F (OnW(żo) 300/500 V) |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
