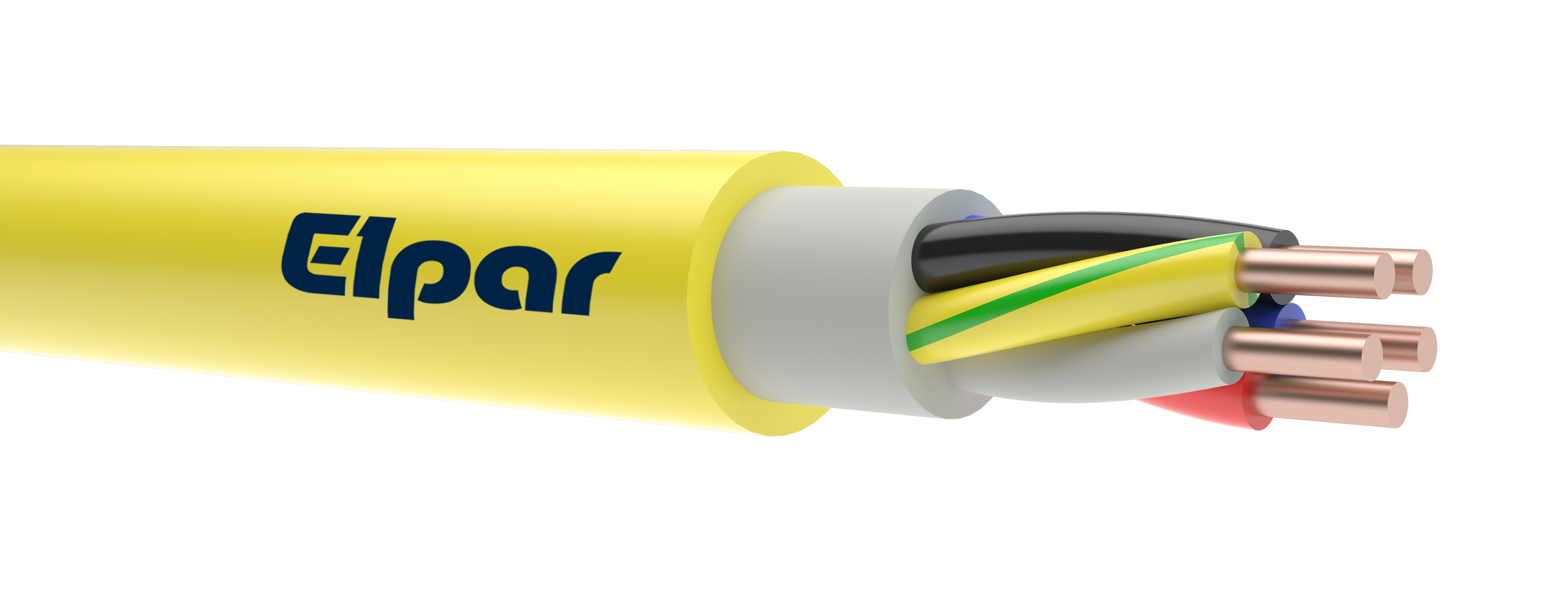

YKGYyn-żo 0,6/1 kV
Силовой кабель (K) горный (G), с медными жилами, с изоляцией из поливинилхлорида (Y), с оболочкой из поливинилхлорида (Y), с защитой из поливинилхлорида нераспространяющего горение (yn), с защитной желто-зеленой жилой (żo).
|
BUDOWA: |
|
|
Жилы |
медные однопроволочные кл. 1, PN-EN 60228 |
|
Изоляция |
специальный поливинилхлорид |
|
Цвета изоляции |
3-жильные: нейтральная, красная, желто-зеленая 4-жильные: нейтральная, красная, синяя, желто-зеленая 5-жильные: нейтральная, красная, синяя, черная, желто-зеленая |
|
Внешняя оболочка |
специальный поливинилхлорид |
|
Защитная оболочка |
специальный поливинилхлорид, кислородный индекс мин. 29, самотушительний, нероспрастраняющий горение, желтый цвет |
|
Температура работы |
от -30°C до +70°C |
|
Номинальное напряжение |
0,6/1 kV |
|
Радиус изгиба |
10 x наружный диаметр кабеля |
|
Применение |
кабели предназначены для питания энергетических устройств работающих в разного вида горных шахтах, в неметановых полях м в выработкахкласса „A” риска взрыва угольной пыли |
|
Упаковка |
бухты, барабаны |
|
YKGYyn-żo 0,6/1 kV |
||
|
Количество и номинальное сечение жил (Х х мм²) |
Приблизительный наружный размер провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
3 x 1,5 |
13,2 |
199 |
|
4 x 1,5 |
13,7 |
230 |
|
5 x 1,5 |
14,5 |
268 |
|
3 x 2,5 |
13,9 |
247 |
|
4 x 2,5 |
14,9 |
289 |
|
5 x 2,5 |
15,6 |
337 |
|
3 x 4 |
16,0 |
328 |
|
4 x 4 |
17,2 |
394 |
|
5 x 4 |
18,5 |
468 |
|
3 x 6 |
17,3 |
559 |
|
4 x 6 |
18,2 |
573 |
|
5 x 6 |
19,9 |
592 |
Warianty / Variants (15)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 26488 | YKGYyn-żo 3x1,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26489 | YKGYyn-żo 3x2,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26490 | YKGYyn-żo 3x4 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26491 | YKGYyn-żo 3x6 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26492 | YKGYyn-żo 3x10 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26493 | YKGYyn-żo 4x1,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26494 | YKGYyn-żo 4x2,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26495 | YKGYyn-żo 4x4 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26496 | YKGYyn-żo 4x6 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26497 | YKGYyn-żo 4x10 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26498 | YKGYyn-żo 5x1,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26499 | YKGYyn-żo 5x2,5 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26500 | YKGYyn-żo 5x4 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26501 | YKGYyn-żo 5x6 0,6/1kV | YKGYyn-żo 0,6/1 kV | |
| 26502 | YKGYyn-żo 5x10 0,6/1kV | YKGYyn-żo 0,6/1 kV |
